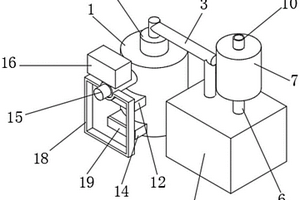

一種帶有高效廢氣凈化模組的超音速等離子噴涂設備 895

 0

本實用新型公開了一種帶有高效廢氣凈化模組的超音速等離子噴涂設備，包括支撐臺，所述支撐臺的底端靠側邊設置有定位阻動機構，且所述支撐臺的后側居中設置有輸料箱，所述支撐臺的頂端設置有噴頭，所述輸料箱的頂面設置有熱熔罐，且所述輸料箱的一側設置有排氣泵，所述熱熔罐的一側設置有三通閥，所述三通閥的后端與一側分別設置有排氣管以及循環管，所述循環管的中部設置有濾箱，所述定位阻動機構包括底板、四個滾輪以及四個固定柱。本實用新型所述的一種帶有高效廢氣凈化模組的超音速等離子噴涂設備，保證了噴涂設備工作時的穩定性，提高了噴涂設備的實用性，且能夠減少熱熔罐內部的熱量流失，同時降低了氣體排放的危害。

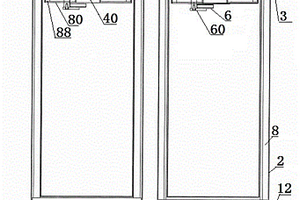

防止二次輻射的放射性醫療廢棄物存儲防護裝置 1051

 0

本實用新型涉及一種防止二次輻射的放射性醫療廢棄物存儲防護裝置，是帶底腳輪的橫長形底座上固裝兩個射線屏蔽桶，兩射線屏蔽桶上口共同固裝一個帶兩個并列上圓口的橫長形上口座，橫長形上口座在每個上圓口側各鉸接一個射線屏蔽蓋板；每個射線屏蔽蓋板中部都有一個上下敞口、上口有U形銳器卡槽的射線屏蔽井；與射線屏蔽蓋板鉸接的豎向鉸接軸上下端正分別固裝上下錯位開關的射線屏蔽井上口屏蔽旋轉蓋和射線屏蔽井下口屏蔽旋轉蓋。具有能夠在放入醫療放射性廢棄物時避免操作者遭受存儲防護裝置已存物二次放射性輻射危害，且方便操作的優點。

粉狀炸藥裝藥機廢藥自動回收裝置 874

 0

本實用新型公開了一種粉狀炸藥裝藥機廢藥自動回收裝置,包括導軌、小車、料倉、光電傳感器s1、s2、s3、料位傳感器和自動控制裝置,導軌水平固定于裝藥機底部,光電傳感器s1、s2安裝在導軌的兩端,小車位于導軌上,其前后輪位于導軌內側,料倉位于小車上,在小車一端設有一光電傳感器s3和一料位傳感器,光電傳感器s1、s2、s3和料位傳感器分別與自動控制裝置的輸入相連,小車的運動機構與其輸出相連。本實用新型解決了工人勞動強度大、工作效率低、生產現場環境惡劣,危險性高等問題,其結構簡單,運行平穩,維修操作容易,方便實現自動化控制,還可以降低廢藥回收勞動力度。

一種用于含油固廢微生物降解處理的撬裝設備 896

 0

本實用新型公開了一種用于含油固廢微生物降解處理的撬裝設備，主要解決現有技術中存在的油氣田在開采的過程中含油固廢不能很好處理危害環境和人體的問題。該設備包括安裝箱，設置在安裝箱中的反應室，用于對油泥進行攪拌的攪拌裝置，設置在反應室外的控溫裝置、曝氣裝置、無菌空氣凈化裝置，與無菌空氣凈化裝置連接的曝氣管，設置在反應室底部并位于曝氣管上層的濾板，安裝在反應室外的添加罐，安裝在添加罐中的泵，與泵連接的噴頭，安裝在反應室側壁上的尾氣凈化裝置、PLC控制器，開設在反應室側壁上的可視化檢驗窗口，開設在反應室上的進料口與出料口。通過上述方案，本實用新型達到了避免污染的目的，具有很高的實用價值和推廣價值。

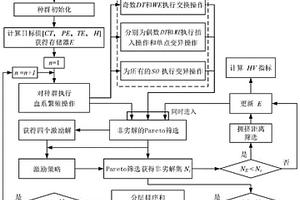

一種處理混合廢舊產品的多人共站不完全拆卸線平衡設計方法 1357

 0

本發明公開了一種處理混合廢舊產品的多人共站不完全拆卸線平衡設計方法，包括以下步驟：以工作站節拍時間、拆卸成本、需求指標、危害指標最低為目標，構建了滿足混合廢舊產品多人共站不完全拆卸線特性的邊界約束條件和拆卸平衡設計模型；采用提出的INSGA?II算法對拆卸平衡設計模型進行求解，獲取優選的拆卸方案。本發明的拆卸線平衡設計模型和INSGA?II算法適用于混合產品拆卸方案優選，將傳統的單一產品完全拆卸拓展到混合多產品不完全拆卸，提高了拆卸效率。

一種具有除塵功能的農業廢棄物回收利用設備 908

 0

本實用新型公開了一種具有除塵功能的農業廢棄物回收利用設備，包括箱體，第二水管遠離水泵的一側貫穿至除塵箱內腔的后側并連通有霧化噴頭，所述除塵箱后側的中心處且位于微孔濾板的底部連通有進水閥。本實用新型通過設置箱體、轉軸、漏斗、摟扒、電動伸縮桿、篩板、支撐腿、支撐座、連接桿、出料閥、框體、滑桿、限位板、電機、粉碎刀、進料斗、吸塵罩、第一進氣管、抽風機、第二進氣管、霧化噴頭、第二水管、微孔濾板、進水閥、水泵、第一水管、除塵箱和箱門的配合使用，解決了現有的農田廢棄物回收利用設備在生產過程中常會產生大量的灰塵，如果不對其進行清除，容易對環境造成危害，且會給使用者的使用帶來不便的問題。

一種吸附催化一體化廢氣治理設備 724

 0

本實用新型公開了一種吸附催化一體化廢氣治理設備，包括進氣管，所述進氣管遠離進氣口的一側設有氣體預處理裝置，所述氣體預處理裝置遠離進氣管的一端連通有第一連通管，所述第一連通管遠離體預處理裝置的一端連通有第一處理箱，所述第一處理箱的內部設有凈化池，位于第一處理箱內的所述進氣管位于凈化池的內部，位于第一處理箱內的所述進氣管上均與內設有多個出氣管，所述第一處理箱內的上側設有導風板，且導風板呈T型結構，所述導風板的中部設有出氣孔，所述出氣孔內裝設有氣體PH檢測器。本實用新型操作方便，可以對工廠產生的廢氣進行多次的處理，以此來達到排放的標準，降低給自然環境和人們的生活環境帶來的危害，具有很好的推廣作用。

一種生物有機肥生產廢棄物無害化處理設備 1137

 0

本實用新型公開的屬于無害化處理技術領域，具體為一種生物有機肥生產廢棄物無害化處理設備，包括燃燒爐，所述燃燒爐的左側頂部貫穿焊接有輸料箱，且輸料箱的底部中部與燃燒爐的左側中部之間焊接有支撐架，所述輸料箱的頂部左端貫穿焊接有進料斗，所述輸料箱的內腔中部通過聯軸桿橫向安裝有輸送帶，所述輸料箱的底部左側通過螺栓固定有傳動機，該新型方案結構簡單，使用方便，將廢棄料投入燃燒爐內進行灼燒，殺滅其中隱藏的致病菌，避免排放后出現病菌污染，而后排入發酵箱內，并投入降解菌進行發酵降解，達到標準后即可排入處理站內，集中處理，該方案還對煙霧進行有效處理，同時避免了燃燒后有毒氣體的排放對周圍環境和人員的污染和危害。

一種化學實驗用廢物處理封存裝置 1029

 0

本實用新型公開了一種化學實驗用廢物處理封存裝置，包括電機、支撐桿、第一轉桿、封口機、第二轉桿，底座上方設置有所述支撐桿，所述支撐桿上方設置有固定板，所述固定板下方設置有收集袋，所述收集袋一側設置有所述電機，所述收集袋另一側設置有所述第一轉桿，所述支撐桿下端設置有鏈輪，所述鏈輪外側設置有鏈條，所述收集袋上設置有定位孔，所述第一轉桿上設置有吸盤。有益效果在于：本實用新型通過電機帶動收集袋進行自動密封，避免了工作人員使用手套，減少接觸病菌的危害，同時提高了工作效率，設置行程開關實現自動停止工作，自動化水平高，有利于工作人員進行分類處理廢物。

一種廢礦物油無酸洗回收利用系統 953

 0

本實用新型公開了一種廢礦物油無酸洗回收利用系統，包括脫水雜系統和催化裂化系統；所述脫水雜系統包括原料罐，所述原料罐通過管道依次連接油水分離器和廢水池，所述油水分離器和泵聯通；所述催化裂化系統，包括所述油水分離器通過另一管道依次連接的催化塔、反應釜、沉降裝置、冷卻塔和儲罐，所述反應釜下部設有傳熱爐，由于采用了上述技術方案，該實用新型不但操作簡單，而且無酸洗程序，避免了工人受酸洗的危害，同時縮減了生產程序，降低了生產成本，具有廣闊的市場潛力。

一種單晶硅外延片生產用廢氣處理系統 1207

 0

本發明公開了一種單晶硅外延片生產用廢氣處理系統，包括儲氣罐、吸附池、燃燒室、暫存罐和分離罐，儲氣罐的側壁上連接有排廢管和排氣管，排氣管上連接有曝氣管，且曝氣管置于吸附池內，吸附池內裝有用于吸附氨氣的溶液，吸附池連接有氨氣提純裝置，吸附池上設有燃燒室，儲氣罐安裝有與燃燒室連通的液體過濾裝置，吸附池內還設有伸入燃燒室的氫氣傳送管，燃燒室一側依次連接有暫存罐和分離罐，分離罐內設有過濾機構。本發明可提高氨氣回收的純度，通過燃燒室可燃燒多余的氫氣，利用氫氣提高燃燒室的溫度，同時利用高溫燃燒三甲基鎵，使三甲基鎵燃燒，然后對燃燒后的氣體進行處理，以防止三甲基鎵直接排放造成的危害。

一種鉆井泥漿廢棄物處理裝置 955

 0

本實用新型公開了一種鉆井泥漿廢棄物處理裝置，包括處理機體、支架和防護遮擋機構，所述處理機體固定安裝在支架頂部，所述處理機體頂部設置有物料進口，所述防護遮擋機構安裝在處理機體頂部且位于物料進口外側，所述防護遮擋機構包括豎直防護板、微喇防護板和活動組件，兩個所述豎直防護板俯視為“U”型，且相對位于物料進口兩側，所述微喇防護板固定在豎直防護板頂部，所述豎直防護板相背面均固定有安裝塊，所述活動組件包括單向螺桿、固定螺母板和限位活動桿；本實用新型通過設置有防護遮擋機構，可以對廢棄物進入物料進口時起到防護遮擋作用，極大程度降低物料甩出落到處理機體或者旁觀者身上的幾率，減少對人體的危害和清理工作量。

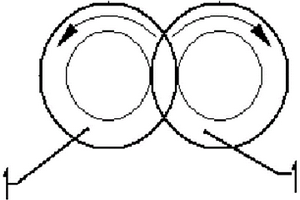

一種油漆廢渣干燥設備用雙螺桿結構 889

 0

本實用新型公開了一種油漆廢渣干燥設備用雙螺桿結構，屬于粘性危險廢物脫水干化設備技術領域。解決了現有的常規螺桿無法獲得理想的脫水效率和脫水程度的問題。包括兩個結構相同、且相互嚙合的螺桿，所述螺桿上在沿物料流動方向依次設有進料段、壓縮捏合段和排氣段，所述壓縮捏合段和排氣段設有多段且壓縮捏合段和排氣段交替布置，進料段和壓縮捏合段以及壓縮捏合段和排氣段之間均設有間隔；所述壓縮捏合段采用兩頭螺棱，所述排氣段采用三頭螺棱，所述壓縮捏合段的螺槽比排氣段的螺槽淺，所述壓縮捏合段的導程比排氣段的導程小。

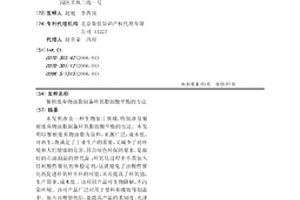

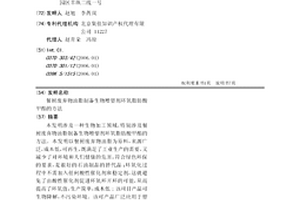

餐廚廢棄物油脂制備生物增塑劑環氧脂肪酸甲酯的方法 823

 0

本發明涉及一種生物加工領域，特別涉及餐廚廢棄物油脂制備生物增塑劑環氧脂肪酸甲酯的方法。本發明以餐廚廢棄物油脂為原料，來源廣泛，成本低，可再生，既滿足了工業生產的需要，又減少了對環境和人們健康的危害，符合綠色環保的要求，是很好的石油制品的替代品；環氧化過程中不需加入任何酸性催化劑和穩定劑，這就避免了由酸性催化劑促進環氧環開環的可能，從而提高了環氧值，生產簡單，成木低;該項目產品可生物降解，不污染環境。該可產品廣泛應用于塑料和橡膠等制品中。加入該增塑劑后，能提高產品的柔韌度、光澤度、耐寒性、熱和光穩定性，并能減少穩定劑的用量；使用效果明顯優于環氧大豆油，與DOP、DBP具有相同的增塑效果。

一種木雕生產線的廢料回收裝置 1037

 0

本實用新型公開了一種木雕生產線的廢料回收裝置，包括振動篩、粉碎裝置；所述振動篩的頂部開設有第一進料口，所述振動篩的兩側分別開設有第一出料口和第二出料口，所述第一進料口、所述第一出料口和所述第二出料口用于所述振動篩的內部與外界連通，所述第一出料口與傳送裝置連通，所述第二出料口與收集箱連通；本實用新型中，在木雕生產的過程中產生的廢棄物，如；木屑、木塊等木質材料可通過振篩機進行篩分，將粒徑較大的顆粒篩除進行進一步的破碎處理，木屑經過回收后，在存放和轉運的過程中放置在收集箱的內部，收集箱起到隔熱的作用，避免木屑在存放時與高溫環境之間接觸而產生燃燒，大幅度的降低了存放時出現火災的危險。

一種含鎘廢物的無害化處理 1156

 0

本發明公開了一種含鎘廢物的無害化處理，屬于含重金屬危險廢物處理及金屬回收技術領域，將銅鎘渣漿化后進行硫酸浸出，再電解分離銅；加入氨水調整pH值為4.5?5.0，再加入微生物進行生化反應，鋅粉置換，分離過濾得粗鎘錠；再沉淀分離鋅質。終液為含微量的銅、鋅和微生物菌的溶液，可作為肥料。本發明通過電解、化學和微生物的結合，提取效率高，且整個過程無害化處理，保護了環境，提高了金屬的回收效果。

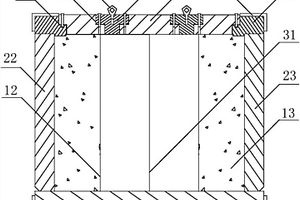

一種輻照后高放射性固體廢物貯存容器 1176

 0

本實用新型公開了一種輻照后高放射性固體廢物貯存容器，包括：箱體；與所述箱體可拆卸連接的箱蓋；設置在所述箱體內部的方形圍框；填充在所述方形圍框和所述箱體之間的水泥屏蔽層；至少一個設置在所述箱蓋上的通孔，所述通孔用于連通所述方形圍框形成的空間和所述箱體外部；與所述通孔匹配且與所述通孔可拆卸連接的屏蔽塞；與所述屏蔽塞連接的吊耳。本實用新型提供的貯存容器，能夠減少放射性固體廢物管理和處置成本，經濟效益好，操作人員不會受到嚴重的輻照危害。

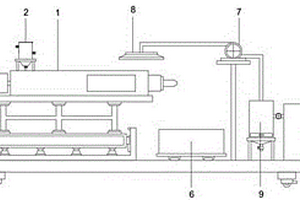

一種具有廢氣收集功能的擠出機 1048

 0

本實用新型涉及一種具有廢氣收集功能的擠出機，包括擠出機本體，所述擠出機本體一側固定連接有伺服電機，所述擠出機本體頂部固定連接有混合料斗，所述擠出機本體底部固定連接有支架，所述支架底部固定連接有承重托板，所述承重托板底部固定連接有阻尼減震座，所述阻尼減震座呈矩形排列分布，所述阻尼減震座底部固定連接有U型緩沖座，所述承重托板兩側與U型緩沖座內壁滑動連接，所述U型緩沖座底部固定連接有底板，所述U型緩沖座一側設有收集槽，所述收集槽底部與底板滑動連接，本實用新型結構新穎，設計合理，可對擠出機工作時產生的廢氣進行收集凈化，避免廢氣直接排放污染車間環境，對工作人員身體造成危害。

餐廚廢棄物油脂制備環氧脂肪酸甲酯的方法 1006

 0

本發明涉及一種生物加工領域，特別涉及餐廚廢棄物油脂制備環氧脂肪酸甲酯的方法。本發明以餐廚廢棄物油脂為原料，來源廣泛，成本低，可再生，既滿足了工業生產的需要，又減少了對環境和人們健康的危害，符合綠色環保的要求，是很好的石油制品的替代品；環氧化過程中不需加入任何酸性催化劑和穩定劑，這就避免了由酸性催化劑促進環氧環開環的可能，從而提高了環氧值，生產簡單，成木低;該項目產品可生物降解，不污染環境。該可產品廣泛應用于塑料和橡膠等制品中。加入該增塑劑后，能提高產品的柔韌度、光澤度、耐寒性、熱和光穩定性，并能減少穩定劑的用量；使用效果明顯優于環氧大豆油，與DOP、DBP具有相同的增塑效果。

一種用于環保的廢舊電池回收擠壓裝置 1059

 0

本發明公開了一種用于環保的廢舊電池回收擠壓裝置，包括堿性液供應箱，放電浸泡箱，以及切割機與粉碎壓實等組件構成，既解決了傳統的廢舊電池放電不徹底，在后來剪切壓實或者加熱過程出現爆炸等危險的問題，又解決了現有的電池浸泡放電，通常采用直接的方法在堿性溶液里浸泡，然后打撈出來，進行下一步的操作，但是這種浸泡方法不僅放電的效率低而且放電不徹底浪費，堿性溶液利用也不徹底的問題，而且還解決了現有的電池壓實采用豎直的沖壓方式，首先這種辦法不僅不能有效地回收電池中的很多元素，其次在沖壓過程會導致電池破損很多殘渣落于機器外造成統一儲存困難，其次豎直沖壓的壓實效果不徹底，電池左右之間任然存在間隙的問題。

一種紡織廢料在線處理系統 806

 0

本實用新型涉及一種紡織廢料在線處理系統，在頂部塵埃收集箱的出料口端通過一級燃燒器后連通至塵埃吸附池；底部塵埃收集箱的出料口端通過二級燃燒器后連通至塵埃吸附池；塵埃吸附池的出料口端連通至有機肥發酵罐。本實用新型對紡織機作業過程中產生額粉塵、棉絮及線頭等塵埃污染物進行快速轉移和集中收集，避免塵埃污染物在車間蔓延、擴散和累積，從根本上消除紡織塵埃污染物的污染問題，提高紡織作業環境的潔凈度，避免紡織塵埃污染物對紡織職員的身體危害，保證紡織職員的健康度，與此同時，對收集的紡織廢料進行焚燒，焚燒后用于植物廢料的制備，實現能源的再利用。

一種廢棄瀝青混凝土銑刨料破碎篩分裝置 1128

 0

本實用新型公開了一種廢棄瀝青混凝土銑刨料破碎篩分裝置，屬于瀝青加工技術領域，廢棄瀝青混凝土銑刨料破碎篩分裝置包括殼體，所述殼體上設置有與殼體內部連通的進料筒，所述進料筒內設置有導流板，所述進料筒內設置有至少兩個擋塵板，所述導流板位于擋塵板上方，所述導流板和擋塵板遠離進料筒內壁的一側均向下傾斜設置，所述擋塵板沿進料筒的深度方向相對交錯設置，所述導流板和靠近導流板的擋塵板分別位于進料筒相對的兩側內壁上。本申請具有便于阻擋破碎產生的煙塵從進料口處飄出，減小煙塵危害工人身體的效果。

機械活化定向還原選擇性浸出含鐵酸鋅廢渣中鋅的方法 893

 0

本發明公開了一種機械活化定向還原選擇性浸出含鐵酸鋅廢渣中鋅的方法，該方法利用機械活化使廢渣中的鐵酸鋅晶格發生畸變和缺陷，將鐵酸鋅定向還原為易溶于酸的ZnO和不易溶于酸的Fe₃O₄，使鋅進入溶液而鐵留在渣中。本發明選擇性實現了鋅的浸出，減少危險廢物的產生，減少了鋅冶煉的時間與成本，使Zn²⁺在低酸濃度下最大限度浸出，而鐵則以四氧化三鐵的形式留在渣中，從而從源頭上解決鋅濕法冶煉過程中鐵礬渣的問題。

一種固體廢物焚燒裝置 1082

 0

本實用新型公開了一種固體廢物焚燒裝置，涉及固體廢物焚燒技術領域。本實用新型包括燃燒室，燃燒室上表面固定安裝有風機，風機進風口與燃燒室內部連通，風機出風口通過通風管連通有洗氣室，洗氣室內填充有洗氣液，洗氣液上方設置有連接管，連接管上端固定連通有過濾箱，過濾箱內部設置有第一過濾板和第二過濾板，過濾箱上表面設置有排氣管。本實用新型通過設置風機，風機將燃燒室內的尾氣通過通風管輸送到洗氣室中，經過洗氣室內的洗氣液后，洗氣液為水，尾氣中溶于水的廢氣會溶于水中，而不溶于水的尾氣，經過洗氣液后，再通過連接管輸送到過濾箱中，經過第一過濾板和第二過濾板的雙重過濾后，再從排氣管排出，有效防止了對大氣環境的危害。

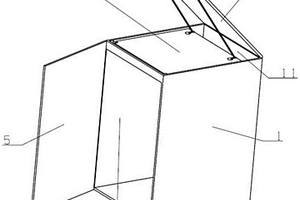

一種用于化療廢料處理的裝置 824

 0

本實用新型公開了一種用于化療廢料處理的裝置，包括桶身、內蓋板、外蓋板、拉繩和側門板，所述桶身頂部設有頂端桶口、前側面設有前側門；所述內蓋板和外蓋板分別與頂端桶口相匹配，所述內蓋板的一端鉸接于頂端桶口的前側，另一端與拉繩的一端連接；所述外蓋板的一端鉸接于頂端桶口的后側，另一端與拉繩的另一端連接；外蓋板位于內蓋板的上方；所述側門板與前側門相匹配，側門板的一側鉸接安裝于前側門的一側。其有益效果是：采用雙層蓋板，使得在投扔化療廢料時，原先裝置內的化療廢料不會暴露于投扔人員的面前，降低對人體的危害。

廢水泡沫清除裝置 899

 0

本實用新型屬于廢水處理技術領域，具體涉及一種廢水泡沫清除裝置。本實用新型公開的廢水泡沫清除裝置，包括殼體，所述殼體上具有氣泡液進口、排水口、排氣口和抽風口，還包括過濾器，所述過濾器固定在所述殼體內部，所述過濾器包括多個過濾袋，所有所述過濾袋在所述殼體內呈環形陣列狀排列。由于這種結構的過濾器由多個過濾袋構成，增大了過濾器的表面積，也就增大了氣泡和氣泡中的空氣與過濾器的接觸時間，使消泡效果更好。過濾器能夠保證所有泡沫均能破碎，且破碎后產生的浮渣被攔截在過濾器內，不會對抽風機和環境造成危害。

一種鉆井固廢熱解處理系統 1084

 0

本實用新型公開了一種鉆井固廢熱解處理系統，涉及油氣鉆井技術領域，解決現有鉆井固廢處置對環境危害大的問題，其包括撬裝裝置，撬裝裝置包括依次連接的預處理單元、上料單元和熱解碳化單元，熱解碳化單元下部連接有除塵單元，熱解碳化單元一側連接有多相分離單元，多相分離單元一側的上部通過管路連接有尾氣處理單元，多相分離單元一側下部通過管路連接有兩相分離單元，多相分離單元另一側上部通過管路連接有注水回收單元，還包括電控及自動控制單元，電控及自動控制單元通過導線分別連接到預處理單元、上料單元、熱解碳化單元、除塵單元、尾氣處理單元和注水回收單元上，本實用新型用于鉆井固廢處置時具有無害化和資源化的優點。

一種從鐵釷廢渣中提取稀土的方法 985

 0

本發明公開了一種從鐵釷廢渣中提取稀土的方法，包括以下過程：向鐵釷廢渣中加入工業鹽酸，于50~60℃下反應至余酸濃度為0.5~0.7mol/L，其后靜置分離；將分離后的上清液升溫至70~80℃，再加入硫酸鈉充分沉淀，其后將沉淀通過氫氧化鈉于100~110℃下進行堿轉，至余堿濃度為1.5~1.8mol/L；最后將堿轉復鹽料溶于酸中，進一步除雜、萃取，可得到回收的稀土元素。本發明稀土回收率高，鐵釷固化率高，生產危害性低，工序間具有良好的協同增效作用，經濟效益良好。

一種醫學檢驗用廢物收集桶 882

 0

本實用新型公開了一種醫學檢驗用廢物收集桶，包括內桶、外桶和進料裝置，進料裝置設于外桶上，包括進料斗、旋轉擋板和弧形側壁，外桶底側上設有一瀝水板，瀝水板上設有瀝水孔，瀝水板和外桶底板之間設有傾斜板，瀝水板上設有滑軌，外桶頂板上設有消毒液箱，靠近弧形側壁的外桶頂板內側設有消毒液霧化噴嘴，內桶底部設有漏水孔，內桶底部設有與滑軌相匹配的滑輪。通過設置旋轉擋板，較好的隔絕了桶內和外界的通道，同時在傾倒廢物時也無須擔心桶內臭氣、細菌及病毒等對工作人員造成影響，通過設置消毒液霧化噴頭，對廢物收集桶進行殺菌消毒，避免了細菌和病毒對工作人員的危害。

一種工業廢氣除塵凈化器 974

 0

本實用新型公開了一種工業廢氣除塵凈化器，它包括除塵器本體，在除塵器本體一側底端設置煙氣進口，在除塵器本體頂端設置出氣口，在除塵器本體內自上而下依次設置吹吸室、粉塵沉降室和儲灰腔，在粉塵沉降室內設置有過濾層和電除塵層，燃燒產生的工業廢氣通過煙氣進口進入到除塵器本體內，依次通過粉塵沉降室內的過濾層和電除塵層進行除灰除塵，并將分離出的灰塵收集到儲灰腔內，保護環境，避免給人們的身體健康帶來危害。同時本實用新型還在出氣口處設置有出氣管道和冷水槽，所述出氣管道盤繞并緊貼在冷水槽的外壁，從而進一步利用工業廢氣中的余熱對冷水槽中的冷水進行加熱，達到余熱利用的功效，節能環保。
