本發明公開了一種納米級超微電極及超微傳感器的制造方法。本發明采用離子束刻蝕技術,制得的電極尺寸的最小直徑可達30nm。和已有的制備技術相比,用本法制備的納米電極具有尺寸可控。由于采用離子束將電極表面的原子一個個打掉,電極的表面干凈、光滑,具有分子級的平整度;電極機械強度高,可用于單個細胞內的測試。提出用電聚合絕緣化方法,制得了納米級盤電極。電極的電化學性能優良。提出在真空情況下封合支撐體與電極材料的方法,避免了電極的污染。首次在納米電極上進行化學修飾,制備成功了納米級超微pH傳感器。
本發明采用的方法為氣相法,首次將紅磷在低溫密閉空間內加熱形成磷蒸汽,與商業化的多孔泡沫鎳產生原位化學反應,在泡沫鎳基體表面形成片狀NiXP/Ni復合材料。通過X射線衍射表征證實了包含單質Ni,NiP2和Ni5P4的特征峰,此方法得到了以泡沫鎳為基體的NiXP/Ni(0.5< X< 1.25)復合材料。掃描電鏡表征證實在多孔網狀泡沫鎳基體上垂直生長平均厚度為20?nm的片狀結構,這種結構增強了電接觸性能,片狀結構相互之間構成平均10μm的垂直空間,這種形貌構成了鈉離子的擴散通道,縮短了鈉離子的擴散路徑。電化學性能測試表明首次放電容量為0.72mAh/cm2,循環60次容量保持為0.28?mAh/cm2。
本發明的名稱為全波段硫鹵玻璃及其制備方法。屬于光學玻璃材料技術領域。它主要是提供一種透過波段達到0.4μm~12μm,含蓋可見、近紅外、中紅外、和遠紅外4個大氣窗口,折射率和色散可調,化學穩定性好,降低玻璃成本的全波段玻璃及其制備方法。它的主要特征在于所述玻璃的組成由S:30~65%、Ge:10~40%、Ga:5~20%、Mg:0.1~1%、和MX:5%≤MX≤15%構成,其中,MX為CsI、KBr中的一種或兩種的混合物,兩混合物為任意配比%。本發明具有透過波段達到0.4μm~12μm,含蓋可見、近紅外、中紅外、和遠紅外4個大氣窗口,折射率和色散可調,化學穩定性好,降低玻璃成本的特點,主要用在紅外熱像儀,紅外測溫儀,特別是三光合一的成像系統中。

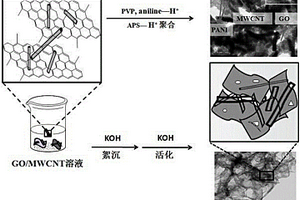

本發明涉及一種高性能不對稱電容器的正負電極材料。其中正極材料是一種高比容量的三元復合材料:聚苯胺/氧化石墨烯/多壁碳納米管。負極材料為一種高比表面積、高導電性的氫氧化鉀活化GO/MWCNT復合材料。對該三元正極材料電化學測試可以發現,該三元復合材料的電化學性能遠遠優于二元復合材料。與負極材料組裝得到的簡易的不對稱電容器的電化學測試中,也得到了較好的電化學性能。本發明所用制備方法工藝簡單,原料無毒無害,所得到的正極材料,微觀三元結構表現出一體化的特征—GO提供足夠的比表面積負載聚苯胺納米柱,被聚苯胺包裹的MWCNT橋接GO片之間,負極材料則表現出多孔,疏松的特質,在電容器電極材料中有較好的應用前景。

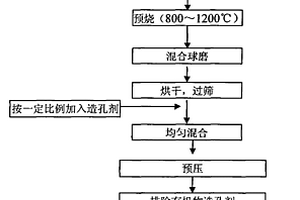

本發明公開了一種制備多孔鈦酸鍶鋇場致熱釋電陶瓷的方法,先將原料按各自化學式中的化學計量比進行混合,再對混合物進行預燒,溫度為800~1200℃,保溫時間為1~6小時,得到預燒后的陶瓷粉體;然后加入有機物造孔劑,混合均勻后壓片成形;再加熱使有機物排除;進行燒結、磨片、清洗、上電極和燒電極。本發明制備的多孔BST場致熱釋電陶瓷具有較高的熱釋電系數,低的介電損耗和合適的介電常數,具有良好綜合熱釋電性能,符合制作熱釋電紅外探測器的要求。

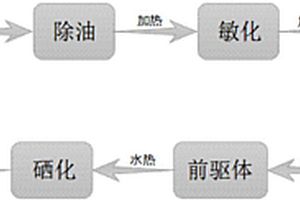

本發明涉及一種柔性棉布負載雙金屬硒化物NixCo9?xSe超級電容器電極材料及其制備方法和應用。本發明的柔性棉布負載雙金屬硒化物NixCo9?xSe超級電容器電極材料,所述NixCo9?xSe中,x為0≤x≤9,x優選為4.5,所述電極材料是以純棉布為基底,依次將基底進行除油、敏化、活化、化學鍍鎳、制備前驅體及硒化處理后制得。將本發明制得的NixCo9?xSe電極材料應用于超級電容器,測試結果表明本發明的電極材料均表現出高效的贗電容性能和比電容,特別是鎳鈷配比為1:1條件下制備的電極材料的電化學性能最優異,其在電流密度為2mA?cm?2條件下,比電容可高達8.85F?cm?2。
本發明提供一種多層多孔活性復合 TiO2光催化劑的制備方法。該方 法采用化學溶膠工藝,制備一種添加炭前軀體-糊化淀粉及造 孔劑聚乙二醇稀土金屬離子或貴金屬離子摻雜的復合 TiO2溶膠,采用微波燒結技術與 常規燒結技術及固體超強酸化學改性技術使復合 TiO2溶膠多層次負載于金屬或 非金屬載體或活性炭顆粒載體或碳纖維載體上,制備出多層多 孔活性復合TiO2光催化劑。該復 合TiO2光催化劑具備高吸附性, 高光催化活性、耐水性強及耐氣流沖蝕,并能長期使用于光催 化氣固相空氣凈化系列設備內,經樣品測試性能優良。

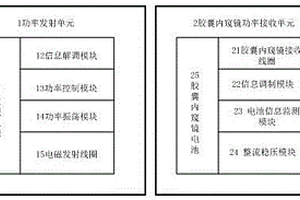

本實用新型涉及醫療器械技術,特別涉及一種三維膠囊內窺鏡無線充電裝置,包括功率發射單元和膠囊內窺鏡功率接收單元,所述電磁發射線圈采用聚氯乙烯材料作為骨架,利茲線繞制成37匝的線圈,所述功率振蕩模塊振蕩的高頻振蕩電磁場頻率為1MHz以內。該無線充電裝置能夠在膠囊內窺鏡工作過程中進行無線充電,使其有足夠能量保證完成檢查、活檢、定點施藥等一系列工作。有效避免了原始化學電池存在的漏電和化學藥劑泄露等問題,有效降低了高頻電流帶來的趨膚效應和鄰近效應所引起的損耗。

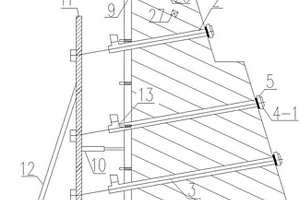

本實用新型公開了一種能模擬腐蝕環境的錨固順層邊坡模型試驗系統,包括錨固邊坡模型系統、柔性水平應力加載裝置、電化學測試裝置,錨固邊坡模型系統包括坡體和腐蝕池,坡體包括巖層和結構面材料,巖層上的巖體預留孔道內設置腐蝕池,坡體側部設置應變和位移傳感設備,柔性水平應力加載裝置提供加載力,電化學測試裝置包括預應力錨筋、無預應力筋、輔助電極、參比電極和電化學工作站,本實用新型可模擬預應力錨索所處的復雜巖土環境,實時監測預應力筋材的腐蝕電化學參數,可以很好的掌握復雜巖土腐蝕環境下預應力錨筋的腐蝕狀態變化過程與腐蝕機理,研究錨固順層邊坡體系在腐蝕環境下的響應規律。
本發明公開了一種含鈦的高鈮低鑭光學玻璃的制備方法,首先將石英砂、無水硼酐、碳酸鋇、硝酸鋇、二氧化鈦、三氧化二鑭、碳酸鈣、二氧化鋯、無水碳酸鈉、五氧化二鈮、氫氧化鋁、三氧化二銻混合均勻得配合料;然后通過在空氣氣氛中高溫熔融成玻璃液,然后將玻璃液澆注成型,并迅速冷卻至室溫,破碎后補入少量原料后放入多級熔化爐進行重新熔制,待攪拌澄清均化后進行成形,經檢驗二次退火后即得含鈦的高鈮低鑭光學玻璃。該光學玻璃折射率高,色散小,透光率高,玻璃析晶傾向小,化學穩定性優良,不含重金屬氧化物Gd2O3,Ta2O5,PbO,WO3等,并且可以實現大尺寸、零缺陷、連續化生產,且制備工藝操作過程簡單,成本低廉,適于工業化生產。
一種顯微鏡色偏振干涉差照明裝置,它是根據多光束干涉原理和偏振光干涉原理設計的。它與檢偏器一起附加于普通光學顯微鏡上,從而使單功能的顯微鏡既具有簡單偏光顯微鏡功能,又具有干涉差顯微鏡之效果的多功能顯微鏡。該裝置結構簡單,造價低廉,容易操作,可在生物學、醫學、化學、藥物學、組織學和細胞學等學科中廣泛應用,科研機構,基層單位以及中等學校均有能力購買。
一種焊接性和磁性優良的無取向電工鋼,其化學成分及wt%:C:≤0.0030%,Si:0.8~1.7%,Mn:0.2~0.8%,S:≤0.0050%,P:0.01~0.15%,Al:≤0.030%,N:≤0.0050%,Sn或Sb?其中的一種或兩種,總含量不超過0.05%。生產方法:經煉鋼、熱軋、酸洗及冷軋至成品厚度;在經成品退火后進行發藍處理;進行取樣、卷取、包裝及檢驗。本發明在保持層間電阻的同時提高了產品的焊接性,減少了焊接氣孔、斷焊等缺陷;本發明通過對無取向電工鋼薄板氧化發藍的氣氛、溫度、露點及機組速度與發藍溫度的控制,在提高層間電阻的同時,還能最小程度的減少因表面氧化對磁性的惡化,保證成品磁性:0.50mm板B50≥1.75T,P1.5/50≤5.0?W/kg。
本發明涉及一種醫療用自動定量采血的方法及其采血盛血器。一種自動定量菌種保藏、采血的新方法,包括以下步驟:1)、采血試管抽真空,2)、采血試管灌惰性氣體,3)、采血試管再抽真空,達到所需的真空度150-600mmHg。惰性氣體為氖、氬、氙、氮氣其中一種。自動定量菌種保藏采血盛血器,包括采血針、采血試管、管塞,采血針兩頭設有針頭,中間為軟管,管塞位于采血試管管口上,采血試管內介質為惰性氣體,為氖、氬、氙、氮氣其中一種。采血試管內介質為具有一定真空度的惰性氣體,這樣既達到了自動定量采血的目的,又使待驗血液處于不與其發生化學反應的惰性環境中,有效保持待驗血液的原始性狀,使檢驗結果真實可靠,進而使醫療診斷結果準確少誤??捎糜趨捬蹙呐囵B保藏和儲存。
本發明涉及一種穩定同位素氘標記D9-鹽酸克倫特羅的合成方法,尤其是涉及其合成中間體的合成方法,屬標準品合成和商品檢驗領域。該方法以4-氨基-α-溴-3, 5-二氯苯乙酮與D9-叔丁胺反應,改變投料比,選用其它有機堿替代D9-叔丁胺提供堿性環境,使D9-叔丁胺只用來參與反應,從而顯著改善D9-叔丁胺的轉化率。與現有技術相比,本發明減少了昂貴原料的用量,提高了D9-叔丁胺的利用率,優化了還原方法,提高了還原產率,還原產率高達94%,產品的化學純度達到99%,具有良好的經濟價值。
本發明公開了一種含鈦的高鑭低鈮光學玻璃的制備方法,首先將石英砂、氧化鍺、五氧化二鈮、二氧化鈦、碳酸鈣、三氧化二鑭、無水硼酐、硝酸鋇、碳酸鋇、無水硝酸鈉、二氧化鋯、氧化鎵、三氧化二銻混合均勻得配合料;然后通過在空氣氣氛中高溫熔融成玻璃液,然后將玻璃液澆注成型,并迅速冷卻至室溫,破碎后補入少量原料后放入四級熔化爐進行重新熔制,待攪拌澄清均化后進行成形,經檢驗二次退火后即得含鈦的高鈮低鑭光學玻璃。該光學玻璃折射率高,色散小,透光率高,玻璃析晶傾向小,化學穩定性優良,不含重金屬氧化物Gd2O3,Ta2O5,Y2O3,PbO,WO3等,并且可以實現大尺寸、零缺陷、連續化生產,且制備工藝操作過程簡單,成本低廉,適于工業化生產。

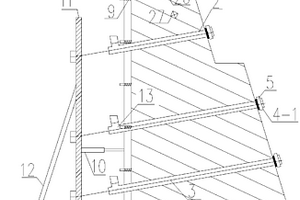

本發明公開了一種能模擬腐蝕環境的錨固順層邊坡模型試驗系統,包括錨固邊坡模型系統、柔性水平應力加載裝置、電化學測試裝置,錨固邊坡模型系統包括坡體和腐蝕池,坡體包括巖層和結構面材料,巖層上的巖體預留孔道內設置腐蝕池,坡體側部設置應變和位移傳感設備,柔性水平應力加載裝置提供加載力,電化學測試裝置包括預應力錨筋、無預應力筋、輔助電極、參比電極和電化學工作站,還公開了一種能模擬腐蝕環境的錨固順層邊坡模型試驗方法,本發明可模擬預應力錨索所處的復雜巖土環境,實時監測預應力筋材的腐蝕電化學參數,可以很好的掌握復雜巖土腐蝕環境下預應力錨筋的腐蝕狀態變化過程與腐蝕機理,研究錨固順層邊坡體系在腐蝕環境下的響應規律。
一種多元中間合金及其熔煉方法,以AL為基,向中間加入一定比例的其他金屬,包括MN、SI、FE、NI、CO、NB、TI,與加入其中的兩個或多個金屬形成三元中間合金、四元中間合金、五元中間合金。其優點是:1.爐前材料化學成分較穩定,一次送檢合格率可達98%;2.成本降低,實現了快速熔化,縮短了銅液在熔煉爐中的時間,減少了金屬氧化,出品率提高;3.加快了生產周期,可連續生產;4.中間合金熔化時間短,同樣以五元中間合金:AL-FE-CO-NI-SI為例,熔化此一爐(400KG)僅需35分鐘,而CU-CO、CU-NI等至少需一小時;5.使用中間合金時,合金種類少,易于管理。
一體化富馬酸廢水處理裝置,包括:池體、進水管、出水管、六塊隔板,進水管、出水管分別與池體兩端連通,隔板垂直設置于池體內、并將池體從左至右分隔為連通的pH調節池、三維電化學池、絮凝沉淀池、厭氧反應池、好氧反應池、曝氣生物濾池,進水管與pH調節池上部連通,出水管與曝氣生物濾池下部連通。其優點是:1、三維電化學池及其內部三維電化學反應結構的設計,可根據不同污水,選擇不同電極材料,也便于電極材料的更換;同時,減小了填料沖洗與填料置換時的難度,便于檢修與安裝;2、三維電化學反應結構的設計,可使富馬酸制藥廢水中的有機物碳化,以降低污水中的有機物含量,同時,斷鏈生成易生化降解短鏈有機物。

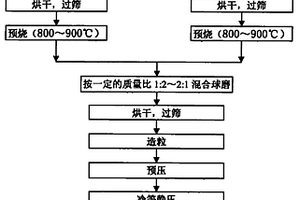

本發明公開了一種寬溫區相變型熱釋電陶瓷材料的制備方法,包括:①根據化學式Pb[(Mn0.33Nb0.67)0.5(Mn0.33Sb0.67)0.5]0.08(ZrxTi1-x)0.92O3,其中,x表示Zr與Ti之間的摩爾分數比,0.80≤x≤0.98,在x的取值范圍內選取二個不同的值,將PbO、ZrO2、TiO2、Nb2O5、Sb2O3粉體和Mn(NO3)2按各自化學式中的化學計量比進行混合,得到二種混合物;②將二種混合物分別在800~900℃保溫4~6小時,得到預燒粉體;③將上述預燒粉體作為基料,按質量比1∶2~2∶1進行混合,將粉體成型后,在1250~1300℃保溫2~3h進行燒結;④將燒結后的材料進行磨片、清洗、上電極和燒電極;⑤將燒電極后的材料進行極化,然后保壓冷卻到室溫。本發明制備的混合PMN-PMS-PZT熱釋電陶瓷在較寬的溫度范圍內具有較高的熱釋電系數,良好綜合熱釋電性能,符合制作熱釋電紅外探測器的要求。

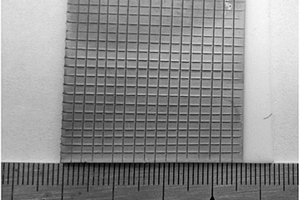

本發明公開了一種聚四氟乙烯表面金屬化的方法,其目的在于通過首先在聚四氟乙烯表面預置一層氧化石墨烯薄膜,然后覆蓋一層含有金屬元素的薄膜,再通過激光處理和化學鍍,實現聚四氟乙烯表面金屬化,按照本發明的方法制備得到的聚四氟乙烯表面的金屬鍍層與基板之間的粘附性根據美國測試與材料學會標準D3359?08中的方法B—膠帶法進行測定,均可以達到最高級別5B,由此解決了現有技術聚四氟乙烯表面金屬化鍍層金屬與聚四氟乙烯基材之間結合力不強以及采用化學粗化處理環境污染嚴重的技術問題。

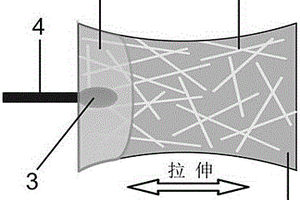

本發明公開了一種基于金納米管的柔性可拉伸電極及其制備方法與應用。通過將聚二甲基硅氧烷(PDMS)彈性膜預先進行親水處理,促進銀納米線在彈性基底表面均勻粘附與固定。以無序銀納米線為模板,通過[Au(en)2]Cl3與銀的置換反應一步制得大長徑比金納米管,得到基于金納米管的柔性可拉伸電極,將電極與外接電極引線連接,最終獲得可用于測試使用的電極。本發明基于金納米管的柔性可拉伸電極具有抗機械形變性高,電化學性能優異和生物相容性良好等特點,可在處于形變狀態時,實現真實生理條件下機械敏感型細胞的實時監測。突破了現有納米材料在可拉伸電化學傳感器應用中的限制,且制備方法簡便、可控、易于制作。

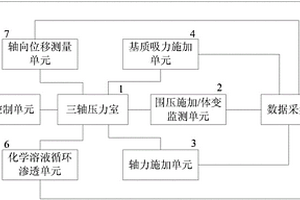

本實用新型公開了一種非飽和土多場耦合的三軸試驗裝置,涉及環境荷載下的土工試驗領域。本試驗裝置是:在三軸壓力室內設置有土樣;圍壓施加/體變監測單元、軸力施加單元、基質吸力施加單元、溫度控制單元、化學溶液循環滲透單元和軸向位移測量單元分別與三軸壓力室連接/連通;數據采集單元分別與圍壓施加/體變監測單元、軸力施加單元、基質吸力施加單元、溫度控制單元(5)、化學溶液循環滲透單元和軸向位移測量單元連接。本實用新型適用于非飽和土在不同化學作用、不同溫度下的脫吸濕、固結、不排水剪切和排水剪切試驗,實現非飽和土的溫度、水力、力學和化學耦合行為的聯合測定。

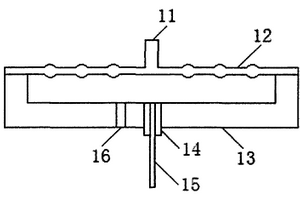

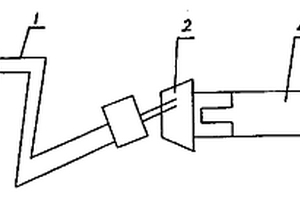

本發明公開了一種光纖F-P壓力傳感器及其壓力/液位傳感裝置,涉及一種壓力傳感器。本傳感器的結構是:中心設置有壓力注入孔的壓力膜盒/片與支撐件開口的周邊密封連接;在支撐件底面的中心設置有光纖固定孔和氣壓平衡孔,光纖固定孔連接有傳導光纖;在傳導光纖的端面和壓力膜盒/片的中心平面間構成一個非本征F-P腔。本傳感器結構簡單,體積小,方便安裝,壓力分辨率高,非常適合量程較小而精度高的測量需求;根據量程非常方便地調換敏感元件以適用于不同的測量需求;成本更低廉,對光源波長沒有特殊要求;適用于中小型化學儲液、油罐,化學品/油儲運罐車以及各種類型的液氣態儲運設備的儲運量計量。

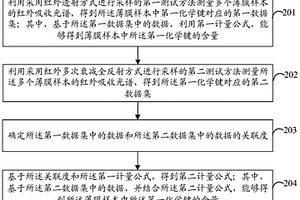

本發明實施例提供了一種數據處理方法,利用采用紅外透射方式進行采樣的第一測試方法測量多個薄膜樣本的紅外吸收光譜,得到所述薄膜樣本中第一化學鍵對應的第一數據集;其中,基于所述第一數據集中的數據,利用第一計量公式,能夠得到薄膜樣本中所述第一化學鍵的含量;利用采用紅外多次衰減全反射方式進行采樣的第二測試方法測量所述多個薄膜樣本的紅外吸收光譜,得到所述第一化學鍵對應的第二數據集;確定所述第一數據集中的數據和所述第二數據集中的數據的關聯度;基于所述關聯度和所述第一計量公式,得到第二計量公式;其中,基于所述第二數據集中的數據,并結合所述第二計量公式,能夠得到所述薄膜樣本中所述第一化學鍵的含量。

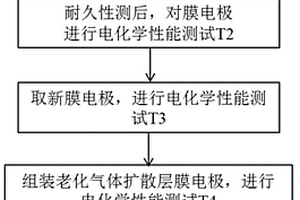

本發明公開了一種質子交換膜燃料電池的膜電極耐久性評價方法,步驟為:根據膜電極在耐久性測試前后的電化學性能數據與測試得到的新膜電極、老化氣體擴散層膜電極的電化學性能數據,分別處理得到電流密度j下各自的擴散極化電壓Vd1、Vd2、Vd3、Vd4;計算電流密度j下氣體擴散層對膜電極擴散極化損失的影響因子E,E=|(Vd4?Vd3)/(Vd2?Vd1)|×100%。本發明以電壓損失來評價氣體擴散層和催化層材料衰減老化對膜電極性能的影響,通過具體數據影響因子E來表明影響大小,對比傳統加速離線老化實驗,對膜電極耐久性研究更具有指導意義。

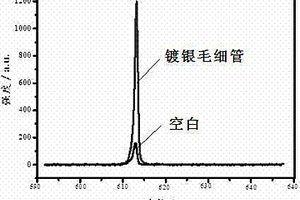

本發明涉及一種石英玻璃毛細管內壁鍍銀的方法,包括以下步驟:石英玻璃毛細管表面羥基化;表面硅烷化;鈀納米顆粒的沉積;化學鍍銅:將化學鍍銅液以0.032~0.034mL·min-1的流速,在30~35℃條件下流經毛細管至少15min,然后通入去離子水清洗;化學鍍銀:將化學鍍銀液以0.32~0.34mL·min-1的流速,在25~30℃條件下流經毛細管至少10min,然后通入去離子水清洗。其得到的鍍膜光亮均勻,在毛細管內壁具有良好的附著性,不易脫落,而且對激光信號具有良好的反射能力。其用于測定空氣中的氮氣的相對峰值高度可達到不裝毛細管條件下相對峰值強度值的8倍以上。
本實用新型涉及一種聲振蕩擾動的微型可視化反應器。它是由冷光源系統、立式或臥式的相差顯微鏡、微型具有可視化光學平面的反應器、聲發射和接收與測試系統、高速攝像機、視頻采集卡、測量軟件及微型計算機組成。微型反應器為一透明的容器,容器的下端連接一個底座,下面安置聲振蕩擾動發生裝置,容器的頂端放置接收與測試裝置。本微型可視化反應器是研究兩相界面處化學反應規律和傳質過程的實驗裝置,可觀測在相界面處及界面相中進行的高速化學反應體系的傳質過程和化學反應情況,還可以觀測壓力的變化對化學反應的影響,同時,對以往不能觀測的透明物系也可清晰觀測。

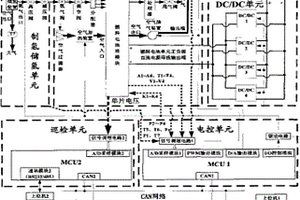

本發明涉及一種通信用燃料電池備用電源系統,包括制氫儲氫單元、燃料電池單元、DC/DC單元、輸出單元、電控單元、巡檢單元、監控單元以及通信單元,其特點是:制氫儲氫單元利用太陽能或風能制氫并以固態形式存儲,通過吸收燃料電池單元的熱量釋放氫氣;燃料電池單元通過氫氧的電化學反應產生直流電能和熱量;DC/DC單元對直流電能調節升壓后給輸出單元提供電能;輸出單元在市電掉電時給負載供電;電控單元采集各種數據以及向各單元發送控制信息;巡檢單元采集所有單片電壓值進行傳輸;監控單元顯示各種參數和工作狀態,實現人機交互;通信單元進行近程和遠程通信與監控。該電源系統清潔、高效、可靠,適合各種通信備用電源使用。
本發明公開了一種采用二分法仿真鋰離子電池極限充放電電流的方法,獲取被測電池常溫倍率放電的電壓?時間實驗數據,根據被測電池的參數建立被測電池的三維電化學?熱耦合模型,并進行常溫倍率放電仿真獲取常溫倍率放電的電壓?時間仿真數據,比較被測電池的電壓?時間實驗數據與三維電化學?熱耦合模型的電壓?時間仿真數據對三維電化學?熱耦合模型進行修正得到修正后的三維電化學?熱耦合模型,利用修正后的三維電化學?熱耦合模型,設置被測電池的初始電壓、充放電停止條件與計算時間,采用二分法進行極限充放電仿真;通過仿真測試極限充放電電流,不僅縮短測試時間,而且節約實驗成本。

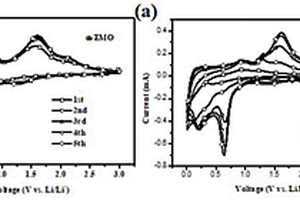

本發明公開了多晶型鉬酸鋅材料的合成方法及其在鋰離子電池中的應用。本發明以仲鉬酸銨和六水合硝酸鋅為原料,成功合成了兩種不同的α?ZnMoO4(α?ZMO)和β?ZnMoO4(β?ZMO)多晶型物。用電池綜合測試儀和電化學工作站對材料的電化學性能進行了測試,結果表明,α?ZMO具有優于β?ZMO的電化學性能。在電流密度為0.2Ag?1時,循環了100次后,α?ZMO仍保持了1008.7mAh?g?1的放電比容量,容量保持率為70.43%。由于2維形貌的α?ZnMoO4薄片,具有更小的電荷轉移電阻和更大的鋰離子擴散系數,因此表現更優良的電化學性能,是一種有潛力的鋰離子電池負極材料。
中冶有色為您提供最新的湖北有色金屬化學分析技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
