播種機 1066

 0

本實用新型屬于播種機械技術領域，提出的一種播種機，包括前機架和后機架，前機架上設置有開溝器、壟溝器、承載輪和肥箱，開溝器位于壟溝器前方，后機架上設置有播種箱、覆土輪、覆土板和壓實機構，前機架和后機架中間以仿形機構連接，其特征在于，開溝器包括開溝鏟，開溝鏟前低后高且截面呈倒v型，開溝鏟下側沿中線設置有高壓噴管，高壓噴管與供水箱連接，解決了現有技術中開溝器開溝效果不好，且仿形機構無法適應的多種地形地質的技術問題。

水平孔鉆具水路密封裝置 1179

 0

本實用新型涉及一種水平孔鉆具水路密封裝置，屬于地質勘察技術領域。技術方案是：包含空心管體（1）、套筒（2）、套筒體（4）、閥體（5）、密封環（6）、密封環座（7）、密封活塞（8）和密封座（9）；鉆具到達孔底后，鉆具不動，持續供水情況下，水壓增大，達到密封環（6）的承壓極限時，閥體（5）的半球體穿過密封環（6），密封環失去作用，通水直槽（10）、套筒體（4）內腔、閥體孔（12）、密封環座階梯孔、密封座（9）的通孔構成水流通道打開，正常鉆進。本實用新型的有益效果是：依靠水流進行打開和關閉，不受其它機構的影響，動作可靠，大大提高鉆具總成的投送速度；鉆具的內外過水通路均被密封，鉆具投送速度快，穩定可靠。

金剛石復合片不取芯鉆頭 989

 0

金剛石復合片不取芯鉆頭，其結構包括鉆頭本體，地質切屑翼，擴孔器，關鍵是：在鉆頭本體中心位置增加金剛石復合片，使用本鉆頭在鉆進時，不管遇到軟硬巖石，工作均正常，針對硬巖石的鉆進效率可比普通不取芯鉆頭提高4~8倍，鉆頭壽命可提高2倍。

改進型接地棒 807

 0

本實用新型公開了一種改進型接地棒，它通過在其上端焊接直徑4cm-6cm高1cm-2cm的圓柱體及在其上部焊接大小與號牌透明包裝袋相配套的號牌安裝牌，解決了在地質太硬的情況下作業時，因不宜用錘擊打而造成接地棒插入規定深度困難的問題，避免了因號牌容易丟失而造成的安全隱患。

導向旅游鞋 1088

 0

本實用新型導向旅游鞋,是除去鞋底、鞋面和蓋外,在鞋面顯見部位增加指南裝置,可以為地質或體育工作者或人們穿著外出行走,指示方向,因此使穿著人有減少迷路可能。改進原指南針指示盤與指針不同時轉動所造成混亂的弊病,設計為指示盤與指針同時轉動,給以指向清晰、直觀。結構新穎,制造,成本低。市場前景好,有較好的經濟效益。

防卸扣鉆桿 1029

 0

潛水鉆井機采用減扭力裝置后,由于鉆井時地質情況的變化,在正、反鉆頭處有時反轉扭力大于正轉扭力,此時鉆桿自動卸扣,導致掉鉆事故。在原鉆桿螺紋連接處,公接頭上加一個突沿,母接頭上有螺紋,用防卸扣上緊就使鉆桿能夠承受正、反轉扭力不自動卸扣。

懸振式剛玉瓷棒磨粉碎機 901

 0

懸振式剛玉瓷棒磨粉碎機主要是為滿足地質礦 產資源勘查中巖石礦物實驗分析樣品無污染中、細碎 的需要而設計的。其原理是利用在密封罐內的一支 質量足夠大的棒，在振動式機械往復運動的擊——研 磨下，使粗粒(＜10mm)試樣很快被擊粉碎，而后繼 續研磨至測試要求的0.074mm粒度。采用剛玉瓷 材料避免了金屬的玷污。采用懸振系統減少了噪聲， 該機可代替中、細碎的兩臺機器使用。一臺粉碎機裝 有四個研磨罐，每個罐15—20分鐘可中一細碎樣品 75克，效率較高。

動力頭結構裝置 765

 0

一種用于石油地質勘探鉆機用的動力頭結構裝置,包括軸承6、鎖緊螺母5、備母4、接口體8、支撐環9、壓蓋11、調緊螺栓12,殼體3內置有軸承6、鎖緊螺母5、備母4,中心管7通過軸承6、鎖緊螺母5及備母4固定在殼體3中,殼體3與密封頭接口體8由螺栓連接,密封圈10、支撐環9由壓蓋11通過調緊螺栓12壓緊,對比已知動力頭一級齒輪減速器具有較大的減速范圍;本動力頭采用直線傳動結構,傳動效率高,結構緊湊;密封可靠,增加了軸承的使用壽命,而且調整、更換密封圈較為方便。

脹裂機 860

 0

一種脹裂機,它由脹裂頭、油缸、控制閥及機座等組成,它可以將油缸活塞的移動轉變成脹裂頭對兩側的巨大張力。本實用新型可廣泛應用于煤礦的開采、建筑物的拆除,地質鉆具的打撈、金屬材料的加工等場合。采煤業使用本機后,可以使煤的產塊率由爆破法的25%提高到85%左右,冒頂事故顯著降低。

基坑支護結構 947

 0

本申請公開了基坑支護結構，涉及基坑支護的技術領域，支護結構安裝于基坑上，底板一側鉸接有支撐板，可以根據坑側壁的傾斜角度靈活調節，當支撐板與坑側壁貼合連接后，可以將受力支桿一端的限位塊插入限位槽的內側對支撐板進行固定，受力支桿可以用過定位桿靈活伸縮長度，當長度調節固定后，可以通過拉桿對定位桿進行限位固定，當需要對支護結構的底板固定時，若基坑底部為松軟土壤，可以向下轉動螺桿，使螺桿帶動錐形插桿插入松軟的土壤內進行固定，當基坑底面鋪設地磚為硬質平面時，可以向上轉動螺桿使錐形插桿位移到高于固定環板的上端，支腳座可以通過吸盤吸附在硬質平面上，使支護結構的底板可以快速根據不同地質進行調節固定。

滾動體扶正器 1218

 0

一種石油地質鉆采機械中的滾動體扶正器,由安裝在抽油桿或鉆桿上的支撐體,含持架,安裝在含持架內的滾動體等組成。含持架連同滾動體一起鑲嵌在支撐體上,支撐體與運動部件(抽油桿或鉆桿)分段連接并與運動部件一起運動,滾動體在含持架內可自由滾動,將運動部件與磨擦體隔離開,以滾動磨擦代替滑動磨擦,減少了磨損,延長了運動部件使用壽命,節省了功率。

定向鉆穿越專用鉆桿 850

 0

一種定向鉆穿越專用鉆桿，包括管體、公接頭和母接頭，公接頭和母接頭設置互相匹配的螺紋兩端均設置臺肩的錐度螺紋，公接頭設置外螺紋，外螺紋遠離管體的一端設置外螺紋端面臺肩，外螺紋端面臺肩與外螺紋之間設置外環面為圓柱面的外螺紋端部柱面，外螺紋靠近管體的一端設置外螺紋臺肩；母接頭設置內螺紋，內螺紋靠近管體的一端設置內螺紋內端面，內螺紋內端面與內螺紋之間設置內螺紋內端部柱面，內螺紋遠離管體的一端設置內螺紋臺肩；錐度螺紋的牙型為數字型螺紋V?0.038R，錐度為1：6～1：8；管體的焊區外徑與公接頭外徑之比為1：1.05～1：1.1。本實用新型具有抗拉能力高、抗扭能力強、螺紋防粘扣、遇溶洞等復雜地質時容易進退的優點。

超輕型聲頻鉆機 830

 0

本實用新型公開了一種超輕型聲頻鉆機，包括通過高速旋轉產生高頻振動而帶動鉆具工作的聲頻頭，所述聲頻頭的動力輸入端通過傳動軟軸連接動力機構的輸出端，聲頻頭的輸出端通過鉆桿連接鉆頭。本實用新型結構簡單、體積小、重量輕，極大的提高了鉆機的工作效率。本實用新型適用于對黃土塬、沼澤等特殊地形進行地質勘探。

巖石類材料矩形板彎曲試驗加載裝置 1095

 0

一種能夠進行巖石類材料矩形板彎曲試驗的加載裝置，該裝置主要由三部分組合而成：上部為能夠實現集中加載的圓板；中部為螺栓連接鋼板組成的加載架；下部為矩形鋼板底座。借助于該加載裝置，能夠實現均布荷載(等效為集中點荷載)條件下，單一厚板、單一薄板、以及厚板與薄板多種組合形式的彎曲試驗研究。也能夠考慮礦山地質構造應力的作用，實現側向加載，或進行深部采礦時，考慮不同側向應力和垂直應力多種組合情況，進行各類矩形巖板的彎曲試驗研究。

柱狀切削具鉆頭 1154

 0

本實用新型涉及一種地質勘探用鉆進強研磨性礫石層的鉆頭,特別是柱狀切削具鉆頭。技術方案是:包含柱狀切削具(1)、鉆頭胎體(2)、鋼體(3)、水路(4)、定位穴(6),鉆頭鋼體(3)上設有定位穴(6),柱狀切削具(1)與鉆頭胎體(2)成為一體,固定在定位穴(6)內,鉆頭鋼體上設有水路(4)。本實用新型的柱狀切削具在鉆頭上交錯排列,中間的柱狀切削具首先掏槽破碎,兩側的柱狀切削具破碎抗剪強度已經減弱的孔底巖石,以達到提高鉆速的目的。另外,柱狀切削具之間的空間,是沖洗液的良好的流動通道,充分冷卻切削具在切削高研磨性巖石時產生的高溫,保護柱狀切削具中金剛石免于高溫損傷而引起強度的降低,直接提高了切削具的壽命。

液壓鉆機 907

 0

本實用新型涉及一種旋轉式鉆進裝置。目前的液壓鉆機是動力裝置與鉆進裝置各自獨立工作的開環系統,工作不協調,容易損壞機件,浪費燃料。本實用新型的特征是在二者之間加入機械式調速裝置,成為閉環系統。當動力裝置的轉速變化時調速裝置的重塊自動改變開合角度,推動滑套、撥叉、橫軸、油門搖臂、油門拉線、節氣門等構件,改變動力裝置的供油量,使之穩定地運行在給定轉速范圍內。本實用新型適用于地質礦產部門的旋轉式鉆機上。

立軸式油壓鉆機不停鉆倒桿連續鉆進裝置 1037

 0

本實用新型為一種立軸式油壓鉆機不停鉆倒桿連續鉆進裝置,屬于地質勘探巖心鉆探設備領域,可廣泛應用于各種立軸式油壓鉆機上。本實用新型是將下油壓卡盤(8)安裝在主傳動軸的下端,在回轉器箱體上固定安裝了柔性傳動機構,并將給進油缸改為雙向給進,從而實現不停鉆倒桿連接鉆進。

鉆井液凈化裝置 1186

 0

一種鉆井液凈化裝置。它屬于地質勘探鉆井過程中,用來凈化鉆井液的。該裝置由一個除砂器(1)和兩個并聯在一起的除泥器(2)組裝而成。除砂器(1)和除泥器(2)的進液流道是由類似阿基米德螺線的圓滑曲線逐步減小的矩形斷面構成。排砂嘴和排泥嘴的調節螺母(12)內有一個中心塞錐(15)可以無級調節排砂嘴、排泥嘴當量直徑。經試驗,該裝置能有效地控制鉆井液的固相含量,控制鉆井液比重,穩定鉆井液流變性能,凈化效果好,能獲得良好的經濟效益。

復合鉆桿柱 780

 0

本實用新型涉及一種復合鉆桿柱，屬于地質勘探用鉆頭技術領域。技術方案是：由上部鉆桿和下部鉆桿組成，上部鉆桿和下部鉆桿之間通過可拆卸結構連接，可拆卸結構為螺紋結構或鉆桿連接頭。本實用新型的有益效果：改變了傳統的單一鉆桿柱，將兩種不同的鉆桿柱通過可拆卸結構相互結合起來共同使用，解決鉆探中遇到的各種實際問題，降低鉆探成本。

鉆探錄井用巖粉定時打撈裝置 753

 0

本實用新型公開了一種鉆探錄井用巖粉定時打撈裝置，它應用于地質勘探領域，其包括設置在循環溝槽上方的打撈單元，所述打撈單元包括垂直移動的沉籠，所述沉籠的正面設有5目以下的第一砂網，所述第一砂網為循環溝槽內泥漿循環液的進口，所述沉籠的側面和后面均設有30目以上的第二砂網，所述第二砂網為泥漿循環液的出口，沉籠的底部設有可轉動的底板；本實用新型結構簡單、設計新穎，本裝置替代人工從循環溝槽內提取巖粉或巖屑，能及時將鉆探時產生的巖粉或巖屑從泥漿循環液中過濾出來，整個撈砂過程實現了智能的時間控制，利于實時監測，保證了檢測結果的可靠性，工作效率大大提高，有推廣的必要。

建筑施工降雨排水結構 1167

 0

本實用新型公開了一種建筑施工降雨排水結構，包括安裝于地面上的排水道和收集箱，所述地面的頂部開設有與排水道和收集箱相適配的安裝槽，所述排水道的頂部通過開設開口插接有第一過濾網板，本實用新型涉及建筑施工技術領域。該建筑施工降雨排水結構，使設備能夠對水流中摻雜的垃圾進行有效回收，不僅避免了垃圾對排水管道形成堵塞導致排水速度慢的弊端，還有效防止垃圾對地質、地下水與河流等造成的環境污染，從而提高了設備的實用性，且通過擋板的設置，使設備在對垃圾清理的過程中能夠有效避免排水道中殘留的垃圾掉落至收集箱的底部，給人們的使用帶來便捷，避免后期需要二次處理的弊端，從而進一步提高了設備的實用性。

可伸縮式內管總成結構 919

 0

本實用新型涉及一種可伸縮式內管總成結構，應用于軟地層鉆進，屬于地質勘探用鉆進技術領域。技術方案是：傳扭套（2）上部與彈卡總成螺紋連接，下部套筒開口處設有內花鍵（4），接頭（6）上端設有外花鍵（5），接頭（6）上端與傳扭套下端鍵連接，接頭下端與內管（8）上端螺紋相連，內管（8）下端螺紋連接超前鉆頭（10）；所述接頭上設有軸向設置的通孔，傳扭桿（7）上部設置在傳扭套的下部套筒內并套設有彈簧（3），傳扭桿下部貫穿接頭上的通孔。本實用新型的有益效果：超前鉆頭可隨接頭上下移動，有效保護超前鉆頭不受損害；內、外花鍵與傳扭桿還可有效的抵消超前鉆頭刻取巖層的反向力，保持鉆頭與超前鉆頭的相對運動，方便取芯。

砂礫石地層鉆進裝置 1077

 0

本實用新型涉及一種砂礫石地層鉆進裝置，屬于地質鉆探技術領域。技術方案是：套管二（22）設置在套管一（20）內，套管一（20）和套管二（22）與砂礫石地層（23）之間均設有水泥漿（21）；鉆具（7）和鉆桿（17）均設置在套管二（22）內，鉆具（7）的頂端與鉆桿（17）連接。本實用新型的有益效果是：鉆桿加工精度高，鉆進中保持動平衡，鉆桿內外表面光滑，有利于巖屑通過，減少了巖屑的流動阻力；在孔壁與鉆具的外管之間形成較大的外環狀間隙，促使巖粉迅速排到地表，防止巖屑在孔內沉淀，引起糊鉆和燒鉆事故；提高了砂礫巖地層中鉆進效率，巖心采取率高，減少事故發生，安全鉆進。

汽車鉆機 989

 0

本實用新型公開了一種汽車鉆機，涉及鉆機技術領域，用于提高汽車鉆機的工作效率。該鉆機包括兩塊固定板、后防護和連接架。其中，兩塊固定板分別固定安裝于汽車大梁尾部下方的左右兩側，且左右兩塊固定板相對設置；后防護包括左右兩根立柱，以及固定在兩根立柱底部的一根橫杠，左右兩根立柱可分別與相對應的固定板可拆卸連接；連接架包括供孔口板放置的承托部，以及與承托部垂直固定連接的左右兩根連接桿，左右兩根連接桿也可分別與相對應的固定板可拆卸連接，且鉆桿可穿過孔口板和承托部。本實用新型用于地質勘探。

新型林業作業用造地整地機 793

 0

本實用新型涉及林業機械設備技術領域，尤其涉及一種新型林業作業用造地整地機，包括機架，所述機架內側的中部設置有安裝板，并且安裝板設置有兩個，兩個所述安裝板之間的兩側均設置有轉輥，并且兩個轉輥的表面傳動連接有輸送帶，所述安裝板和輸送帶傾斜設置于機架的內側，并且輸送帶的輸送末端上翹設置，所述機架的內側且位于輸送帶上翹側的下放設置有振動篩，機架的內側置有轉軸，轉軸的表面設置有輔助齒。本實用新型通過設置輸送帶結構，在松土犁松土后通過輸送帶將一定厚度的土壤層輸送至振動篩內進行篩分，使碎土篩落回土地中，大塊石頭則被截留篩分剔除，為后續的整地機構提供保障，提高整地質量和整地機的使用壽命。

水陸兩用防水檢波器 827

 0

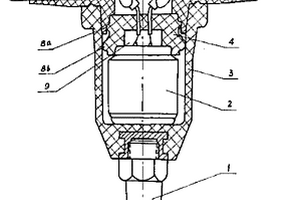

一種水陸兩用防水檢波器,包括裝配于殼體內的機芯、防水帽和裝配于殼體下部的尾釘,防水帽與機芯上端面間裝配有筒狀防水套,防水套外圓周壁上設有環狀凸起,防水套內頂面上設置帶有環狀凸起的盲孔。本實用新型各部件組裝到位后,防水帽對防水套施加的壓緊力使防水套發生變形,使得其與防水帽間、與殼體內壁間及與機芯之間同時產生較強的緊密接觸,使得接線柱周圍的密封空腔得到有效的密封,同時由于環狀凸起的作用,使得這種緊密接觸形成的密封效果得到進一步加強。這種多層設防且結構簡單的密封結構設計,有效地防止了水的滲入,在3atm下用500MΩ搖表檢測,耐壓大于200MΩ,是石油、煤炭等地質勘探作業中理想的檢波器。

陸上地震采集設備防水漂浮裝置 787

 0

陸上地震采集設備防水漂浮裝置,應用于石油地質勘探地震新信號采集。特征是:泡沫支撐物的形狀為長方體形。在泡沫支撐物的下平面連接有尼龍繩,尼龍繩的數量為3～6條,尼龍繩的下端連接在一起并連接有鉛墜。鉛墜的重量為4-8公斤。在泡沫支撐物的下平面中心位置連接有尼龍繩,尼龍繩的下端連接有鐵錨。在泡沫支撐物的上平面固定有塑料套。塑料套為兩端開口。效果是能夠有效地解決陸上地震采集設備在水庫、湖泊、河流等地表施工的防水和防漏電問題。做到安全、實用,高效率,成本低廉、實用,操作簡單,又能做到高效率,所以在水庫、湖泊、河流等類似相同地區進行地震勘探值得推廣使用。

機械巖屑取樣式撈洗工藝 1092

 0

本發明涉及石油鉆井地質錄井技術領域，尤其涉及一種機械巖屑取樣式撈洗工藝。包括機體，所述機體的一側設置有控制器，所述機體上部的一側設置有采集裝置，所述采集裝置的出料口下方設置有震動篩，所述機體設置有豎隔板，所述豎隔板的一側設置有儲泥罐，所述儲泥罐位于震動篩下方，所述豎隔板的另一側設置有定量接料器和橫隔板，所述定量接料器位于震動篩出料口的下方，所述橫隔板位于定量接料器下方且其另外三面連接機體，所述橫隔板下方設置有步進電機，所述步進電機的轉軸穿透橫隔板且可拆卸的連接有收料裝置。本發明能夠對巖屑進行自動、定量采集，勞動強度較低，不會出現取樣量過少的情況。

基于Yolo V3的探地雷達圖像目標檢測方法 793

 0

本發明公開了一種基于Yolo V3的探地雷達圖像目標檢測方法，包括如下步驟：采用探地雷達設備采集相關的地質圖像，并進行數據準備；對采集到的圖像進行預處理；使用網絡Darknet?53來提取特征；圖像處理方法為數據先經過preprocess_true_boxes()函數處理，然后輸入到模型，損失函數是yolo_loss()，網絡最后一個卷積層的輸出作為函數yolo_head()的輸入，然后再使用函數yolo_eval()得到目標檢測結果。所述方法可以更好的提取出特征，提高了檢測效果。

充填鉆孔單孔深井的鉆探方法 719

 0

本發明涉及充填鉆孔深井鉆探的技術領域，尤其涉及充填鉆孔單孔深井的鉆探方法；本發明選用了鉆孔鉆具組合用φ311.1mm鉆頭直接從海拔+187米到?960米處，同時滿足了充填鉆孔精準入巷，偏斜率不超過2.5‰的技術要求，因此達到了單孔深度為1147米的大跨度深度精準鉆孔，解決了因地質情況復雜且跨度較大的充填鉆孔單孔深井的鉆探及保證精準度的技術難題。
