產品介紹:

PE-g-MAH適用于乙烯類基體聚合物的改性,能夠為該類聚合物與無機礦物、無機
阻燃劑、玻纖和金屬等極性物質之間提供優良的偶聯效果,也能夠與含-NH2,-OH等基團的聚合物間產生很好的反應,賦予彈性體產品極性與可粘接性,達到不同聚合物間相容化目的,以增加聚合物的增韌,改善沖擊強度和伸長率等。
產品主要特色:
?馬來酸酐接枝率高,低氣味,超低馬來酸酐單體殘留;
?獨特的穩定接枝處理工藝,低凝膠交聯,使客戶產品性能更加穩定;
?具有優異的增韌效果,低添加量時表現出較高的抗沖擊性能;

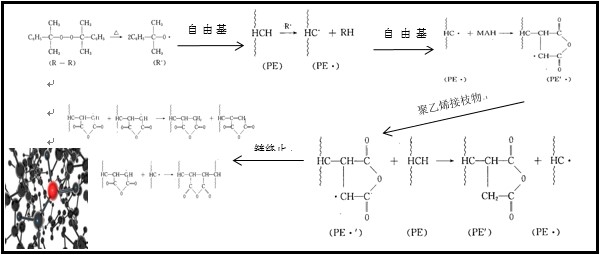

本公司從反應機理出發,通過調控工藝參數、產品配方等因素來控制反應進程,生產出高接枝率,低氣味,穩定性優良的產品,可用于尼龍6,尼龍66的增強增韌改性;可用于提高無機填料以及無機阻燃劑與樹脂間的偶聯性與粘接力;可用于提高低煙無鹵電纜線的伸長率;可用于TPE包膠產品,提高包粘性能,改善表面手感等。
產品主要技術指標:
| 外觀
| 拉伸斷裂強度(MPa)
| 接枝率(%)
| 熔體流動速率(g/10min)
| 密度(g/cm3)
| 熔點(℃)
| 斷裂伸長率(%)
|
指標
| 白色顆粒
| >20
| 1~1.4
| 2.35~3.16
| 0.94
| 130~140
| >250
|
測試方法
| 目測
| GB/T1040
| 酸堿滴定
| GB/T3682
| GB/T1033
| GB/T4608
| GB/T1040
|
PE-g-MAH應用于玻纖(GF)增強HDPE性能
HDPE/PE-g-MAH/GF
| 拉伸強度(MPa)
| 彎曲強度(MPa)
| 缺口沖擊強度(kJ/m2)
|
70/0/30
| 41
| 57
| 8
|
75/5/20
| 62
| 85
| 15.5
|
65/5/30
| 70
| 90
| 21
|
