工作原理

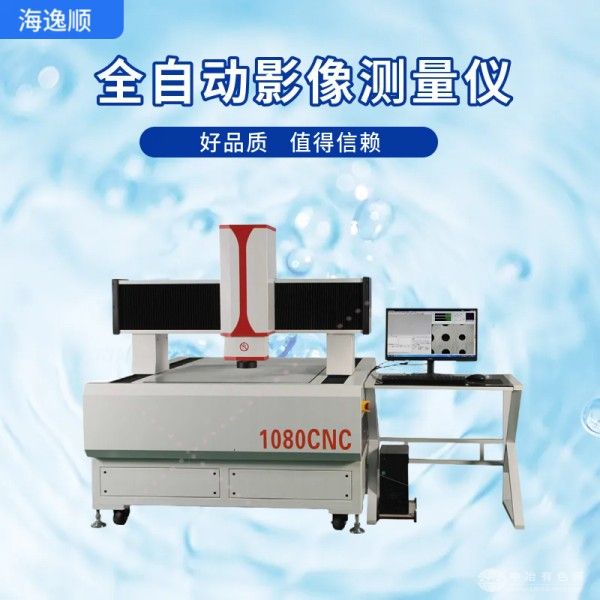

設備基于機器視覺與光學成像技術，通過高分辨率工業CCD攝像頭捕捉被測工件的數字圖像，結合智能圖像處理算法自動識別邊緣、角點等特征點。其核心在于“自動邊緣提取+亞像素細分技術”，可精準定位圖像邊界，分辨率達0.0005mm。運動系統采用三軸伺服電機驅動，搭配高精度光柵尺實時反饋位移數據，確保X/Y/Z軸定位精度≤±(2.5+L/300)μm（L為測量長度）。軟件支持空間坐標旋轉功能，工件可隨意放置，系統自動修正角度偏差，實現無夾具批量測量。
應用范圍
覆蓋模具制造全流程：注塑模、壓鑄模的型腔尺寸檢測，沖壓模的刃口磨損分析，以及電極的精密抄數；同時適用于電子元器件（如連接器、PCB板）、精密零件（如螺絲、彈簧）、醫療器械等行業的二維尺寸公差控制。設備支持陣列測量功能，可自動檢測陣列分布的孔位、槽寬等特征，大幅提升批量檢測效率。
技術參數
測量范圍：1000×800×200mm；
分辨率：0.0005mm；
重復精度：±1.5μm；
影像放大倍率：20-120×（可選配0.5×/1×鏡筒）；
光源系統：八區程控LED表面光+輪廓光，亮度獨立可調；
運動控制：X/Y軸400W伺服電機，Z軸200W伺服電機，搭配臺灣上銀精密級直線導軌與滾珠絲桿；
軟件功能：支持DXF文件導入比對、SPC統計過程控制、自動生成Word/Excel檢測報告。
產品特點
全自動化操作：CNC編程模式支持“一次編程，無限復用”，批量檢測時自動完成走位、對焦、測量、數據存儲全流程，效率較手動測量提升5倍以上；
高精度補償技術：花崗巖底座與立柱結構消除熱變形誤差，光柵尺與運動系統實時校準，確保長期穩定性；
智能影像處理：自動對焦功能可搜索Z軸最清晰位置，消除人為對焦誤差；鷹眼放大功能支持全屏目標牽引，點擊圖形即可自動回位測量；
兼容性與擴展性：支持觸點測頭接入，可升級為復合式測量系統；預留接口可連接三坐標測量儀，實現多維數據融合。
