工作原理
該環塞規采用通止規雙重檢測原理：通規（GO）用于驗證螺紋能否順利旋合至規定深度，確保螺紋配合性；止規（NOT GO）用于檢測螺紋中徑是否超出最大實體尺寸，防止過松或過緊。其螺紋牙型角精確控制為60°，螺距與#10-32UNF標準完全匹配，通過硬質合金材料與精密研磨工藝，確保檢測面與螺紋牙型的完美貼合，實現微米級尺寸驗證。
應用范圍
設備適用于#10-32UNF-2A規格螺紋的驗收檢測，覆蓋碳鋼、不銹鋼、鋁合金等材料的內外螺紋。典型場景包括：航空發動機燃油管路接頭螺紋密封性檢測、汽車變速器同步器齒套螺紋配合度驗證，以及醫療器械精密部件的螺紋互換性控制。其便攜式設計支持現場快速抽檢，有效縮短生產周期。
技術參數
規格型號：#10-32UNF-2A（美制統一細牙，2A精度等級）
螺紋牙型角：60°
螺距：0.794mm（每英寸32牙）
公差等級：2A（外螺紋）/2B（內螺紋，配套使用）
材質：硬質合金（檢測面）/不銹鋼（基體）
表面處理：鍍硬鉻（防銹耐磨）
溫度適用范圍：-10℃至50℃
產品特點
高精度保障：采用CNC數控磨削工藝，螺紋中徑誤差≤±0.005mm，符合2A級精度要求，確保檢測結果權威性。
耐用設計：檢測面經激光熔覆硬質合金處理，硬度達HRC65以上，壽命超5萬次檢測，降低企業換新成本。

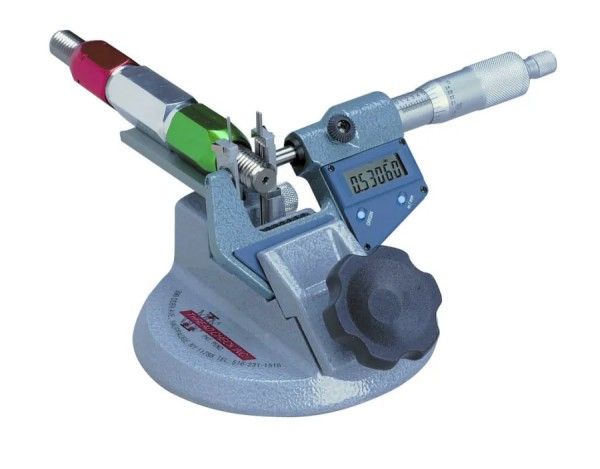

智能標識：通規與止規采用不同顏色環帶區分（如綠色為GO，紅色為NOT GO），并刻印規格型號與校準日期，避免誤用。
合規性強：附帶第三方計量證書，支持ISO 17025體系追溯，滿足航空航天等高端領域的嚴苛審核要求。
