工作原理

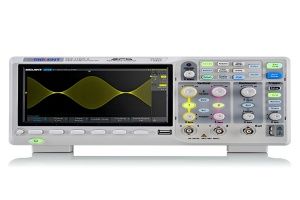

設備通過模擬前端對輸入信號進行衰減/放大與阻抗匹配，經高速ADC（1GSa/s）轉換為數字信號，再由數字信號處理（DSP）芯片完成觸發控制、波形重建與測量分析。支持實時采樣與等效時間采樣模式，結合14Mpts超大存儲深度，可精準捕獲瞬態信號與復雜波形。
應用范圍
適用于電子設計（如單片機外圍電路驗證）、故障診斷（電源噪聲/信號完整性分析）、教育實驗（基礎電路課程）及工業控制（傳感器信號調試）等場景。支持串行協議解碼（I2C、SPI、UART等），適合嵌入式系統開發與通信協議驗證。
產品技術參數
帶寬：100MHz（可升級至200MHz）
采樣率：1GSa/s（實時），50GSa/s（等效時間）
通道數：4路模擬+1路外部觸發
存儲深度：14Mpts（每通道）
垂直分辨率：8位（支持高斯白噪聲增強至10位）
觸發模式：邊沿、脈寬、斜率、視頻、串行協議
顯示方式：7英寸TFT彩屏（800×480像素）
通信接口：USB Host/Device、LAN、AUX
電源：AC 100-240V（內置適配器）
外形尺寸：312×165×130mm，重量約2.5kg
產品特點
高性價比與四通道設計：100MHz帶寬覆蓋主流應用，四通道同步采集適合多信號關聯分析。
超大存儲深度：14Mpts確保長波形捕獲不丟失細節，支持分段存儲與歷史波形回放。
智能觸發與解碼：支持邊沿、脈寬、串行協議（I2C/SPI/UART）觸發，自動解碼協議內容并標注波形。
用戶友好界面：7英寸彩屏搭配按鍵+旋鈕操作，內置幫助文檔與多語言菜單（含中文）。
擴展與連接性：支持USB存儲、LAN遠程控制及SCPI指令，適配自動化測試需求。
教育適用性：內置10種基礎實驗指導（如RC充放電、半波整流），適合教學場景。
