工作原理

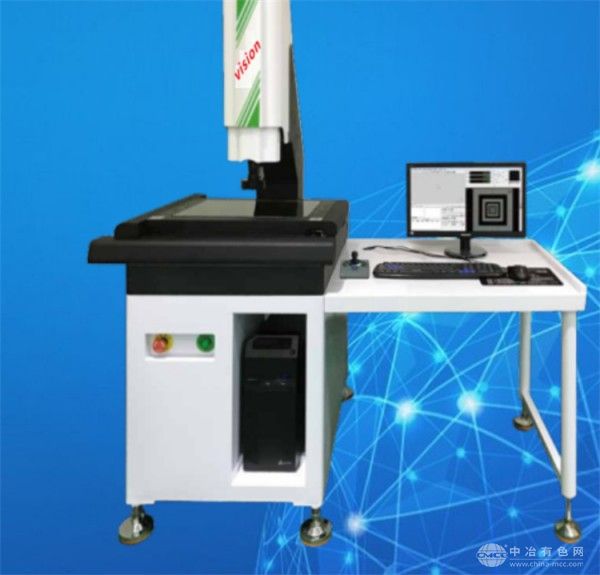

設備通過高分辨率攝像頭捕捉被測物體的光學影像，結合多組獨立控制的LED光源（表面光、輪廓光、同軸光）實現復雜表面的精準照明。圖像信號經S端子傳輸至計算機后，由專業測量軟件進行去噪、邊緣增強、特征提取等處理，自動識別邊緣、角點或標記點?；诳臻g幾何算法，軟件通過讀取光學尺的位移數據，快速計算長度、角度、圓度等幾何參數，并支持公差分析與形位公差評估，最終生成包含OK/NG判定的標準化報告。
應用范圍
覆蓋電子制造、汽車工業、航空航天、醫療器械等核心領域：
電子行業：PCB板元件定位、手機玻璃蓋板尺寸檢測、攝像頭模組平面度驗證；
汽車工業：發動機零件孔徑測量、車身鈑金件輪廓匹配、齒輪模數分析；
精密機械：模具型腔尺寸驗證、軸承滾道圓度檢測、五金沖壓件毛刺去除效果評估；
科研教育：材料微觀結構分析、逆向工程數據采集、學生實驗精密測量教學。
技術參數
設備采用德國雙重閉環運動控制系統，搭配日本進口伺服電機，實現X/Y軸200mm/s高速運動與1μm重復定位精度。工作臺尺寸可選600×390mm至800×490mm，Z軸升降行程200mm，配備0.6X-5.0X高清變倍比鏡頭，支持40組光源獨立調節。測量精度達X/Y軸≤±(1.8+L/200)μm（L為被測長度），示值誤差可定制至0.5μm，兼容DXF格式圖形導入與AutoCAD軟件無縫對接。
產品特點
設備采用花崗石基座與三軸高負載設計，確保長期穩定性；配備專利YX-RCNC軟件，支持24小時自動批量檢測與多件治具同步測量；Z軸4秒/次快速聚焦功能顯著提升復雜曲面檢測效率；導航坐標定位系統可快速鎖定測量位置，減少人工干預。此外，設備具備毛邊自動去除、限點自動捕捉、形位公差分析等智能功能，并可通過RS-485接口實現生產數據實時上傳，是精密制造領域實現數字化質檢的理想選擇。
