ACTS-P2000/50多工位全自動壓力試驗機
方案描述:

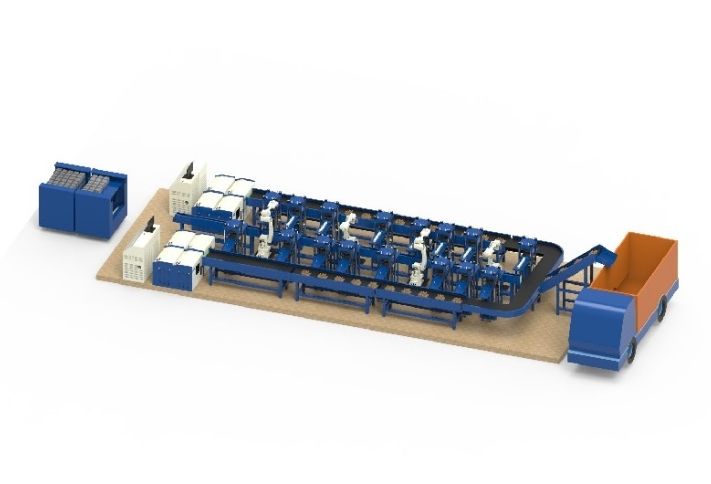

該全自動壓力試驗機機器人集成系統主要由12臺壓力試驗機及油源控制系統、4套ABB工業機器人、上料輸送線、下料輸送線、掃碼器、料渣自動清理裝置及控制系統操作站組成。該系統是以機器人為位置核心組成的一套封閉式全自動檢測站。
設計思路:
本系統主要適用于全自動壓力試驗機機器人集成系統:主要用于100mmx100mm立方體試塊、直徑100mmx200mm的圓柱體和50mmx50mm灌漿立方塊

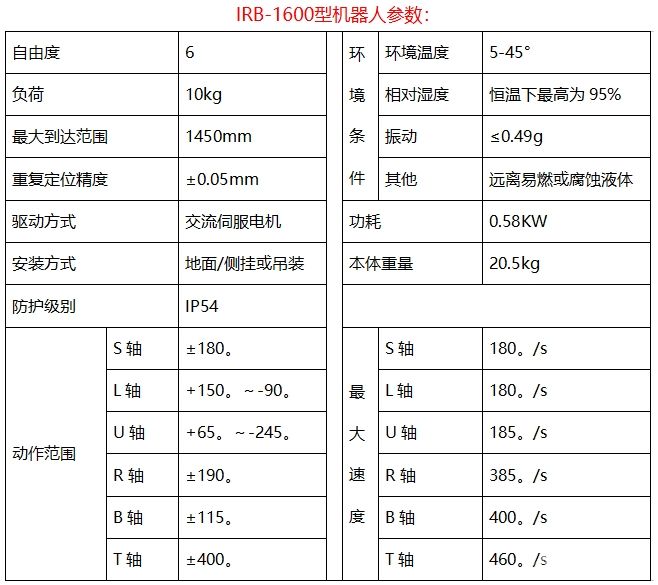

本方案采用12臺2000KN壓力試驗機、4臺50KN壓力試驗機與4臺10kg ABB機器人相配合的方式,配置上料輸送線、下料輸送線、掃碼器、料渣自動清理裝置等設備,完成用戶所要求試塊工件的自動檢測及回收要求:機器人:機器人設置混凝土夾瓜1套,夾持產品外徑范圍符合上述3種試樣工件的尺寸要求;機器人夾持過程不可破
壞產品結構;·掃碼器:對試樣上貼的條形碼或二維碼自動掃碼錄入系統,智能化管理;·自動下料裝置:采用氣體做動力源,對試驗后的混凝土料渣自動進行清掃,無需人工干預;上料輸送線:上料輸送線能將三種工件送入上料位置,帶有不可讀RFID標簽的立方體在進料輸送機開始時拒收,且不得送入機器人裝置單元。
·下料輸送線:清掃后的混凝土料渣通過下料輸送線自動歸集,輸送至料渣回收貨車或其他設備,經由人工轉運他處;
工作流程:
4個區域為相同配置為1臺機器人為4臺壓力機上下料。單區域整個工作時間流程主要為:①人工將試樣按要求擺放到上料輸送線指定區域à②人工啟動系統運行à③機器人抓取試樣進行掃碼à④機器人為試驗機上料à⑤試驗機進行壓縮試驗,同時機器人抓取試樣掃碼,為另三臺試驗機上料à⑥試驗完成后,料渣自動清理裝置將壓盤上的試塊料渣清掃干凈,料渣落入下料輸送線,下料輸送線將料渣送入回收裝置à⑦機器人抓取下一件試樣進行試驗 à⑧重復上述③④⑤⑥⑦過程至全部試樣試驗完畢à回人工將回收后的料渣轉運他處。
