一、產品概述

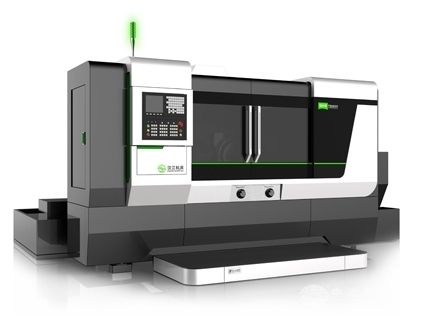

內螺紋磨削中心是集成了內螺紋精密磨削、車削、銑削、測量等多功能于一體的復合加工機床。它代表了內螺紋加工技術的水平，專為滿足超高精度、復雜結構、高效自動化生產需求而設計，尤其適合加工像滾珠螺母、液壓閥體、航空航天精密件等對幾何精度、位置精度和表面質量要求嚴苛的金屬工件。
其應用領域較為廣泛，在航空航天領域，發動機零部件上的內螺紋精度要求較高，內螺紋磨削中心能夠確保螺紋的尺寸精度、表面粗糙度等指標達到嚴苛標準，保障飛行器的安全可靠運行。汽車制造中，發動機缸體、變速器等關鍵部件的內螺紋加工也依賴它，從而提升汽車整體性能與使用壽命。
二、圓弧內螺紋磨削精度
基本導程極限偏差：0.004mm
有效長度內導程累積公差：0.006mm
中徑圓度：0.005mm
表面粗糙度：Ra≤0.4um
外圓磨削精度
圓柱度：0.003 mm
表面粗糙度
肩面：Ra0.63μm
外：Ra0.4μm
三、主要規格參數
? 最大工件回轉直徑：200mm
? 最大工件安裝長度：200mm
? 可磨工件直徑
內螺紋：20-150mm
外圓：20-120mm
? 最大磨削工件長度
內螺紋：150mm
外圓：200mm
? 中心高：210mm
? 可磨螺紋的螺距：1-24mm(公制)
? 可磨內螺紋的最大螺旋角：±12°
? 頭架頂尖孔錐度：莫氏5號
? 工件磨削時主軸轉速
內螺紋：0.2-100rpm
外圓及肩面：50-150rpm
? 砂輪主軸轉速
內螺紋：24000 rpm
外圓：3000 rpm
? 砂輪尺寸
內螺紋最大直徑：80mm
最?。?6mm
外圓：400-500mm
? 砂輪線速度
內螺紋：28米/秒
外圓：45米/秒
? 機床整體尺寸：3100x2050x2400mm
? 機床重量：6500kg
四、技術特點
1. 采用內螺紋磨、外圓磨雙砂輪架布局，可在一次裝夾中完成滾珠螺母的外圓、端面和內螺紋的加工。
2. 實現了砂輪主軸螺旋升角運動的自動化控制。
3. 內磨砂輪主軸為高速電主軸。
4. 外磨砂輪主軸為高精度動靜壓主軸，有效降低工件表面粗糙度。
5. 用戶可選配測量裝置，實現工件自動對刀。
五、作用：
1. 高精度加工：具備高精度的控制系統和穩定的結構設計，能夠實現對內螺紋的高精度加工，保證加工質量和尺寸精度。
2. 自動化程度高：配備了自動化裝置，可以實現自動上下料、自動換刀等功能，大大提高了生產效率和加工精度。
3. 適應性強：可以加工各種金屬材料的內螺紋，包括硬度較高的金屬材料，且可加工多種螺紋形狀。
4. 經濟效益好：相比傳統的加工方法，具有更高的加工速度和更優秀的表面質量，同時還能夠降低工人勞動強度和增加生產效率，從而提高經濟效益。
