詳情介紹

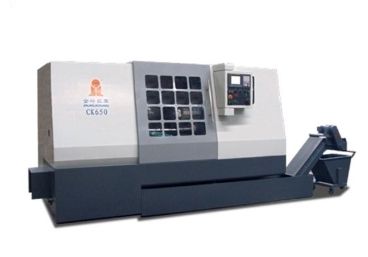

CK650斜床身數控車床采用臥式整體鑄造床身，床身導軌向后傾斜45°，排屑流暢，減震性能佳，操作宜人性好;機床配置高精度直線滾動導軌和精密滾珠絲杠副，位置精度高;機床主軸箱采用三檔液壓無極調速系統，并配有液壓油循環冷卻系統，主軸溫升低，熱變形小，精度高，適合高速強力切削;機床刀架能夠實現自動轉位，可完成多種金屬工件的連續加工。
CK650斜床身數控車床技術參數：
CK650主要技術參數
參數項目單位設計值
大回轉直徑mm650
大工件切削直徑(盤類)mm530
大工件切削直徑(軸類)mm380
大工件長度mm1000
床身與水平傾斜度degree45°
大行程mmX軸：320 Z軸：1000
主軸頭型號 ISOA2-8
主軸通孔直徑mmФ80
主軸轉速(rev/min)r/min30~2000 (三檔、檔內無級調速)
單主軸無級調速
主軸電機功率KW11
主軸液壓卡盤尺寸mm315
刀架(液壓刀塔) 12工位 (12-station)
刀桿截面尺寸mm×mm25×25
鏜刀直徑mm40
相鄰刀位轉位時間s0.5
刀架重復定位精度mm0.005
尾座套筒直徑mmФ100
套筒行程mm130
套筒錐孔 Mt5
X、Z軸伺服電機轉矩N.mX: 11 Z:20
冷卻電機功率KW0.37
X、Z軸電機功率KWX：1.8 Z：2.5
雙向定位精度mmX：0.022 Z：0.032
單向重復定位精度mmX：0.006 Z：0.01
快移速度m/minX：12 Z：20
加工精度IT6
防護全封閉
基于產品不斷改進的需要，廠家有權未經通知修改技術參數，型錄所付圖片與資料僅供參考，如有變動，以實物為準。
JLJC2009版
二、配置
1、回轉油缸、卡盤
2、絲杠
3、直線導軌日本
4、刀塔、液壓站中國臺灣六鑫
5、系統FAUNC-mate-TC
6、電機采用法那科配置電機
7、軸承日本NSK
8、排屑裝置
