詳細介紹

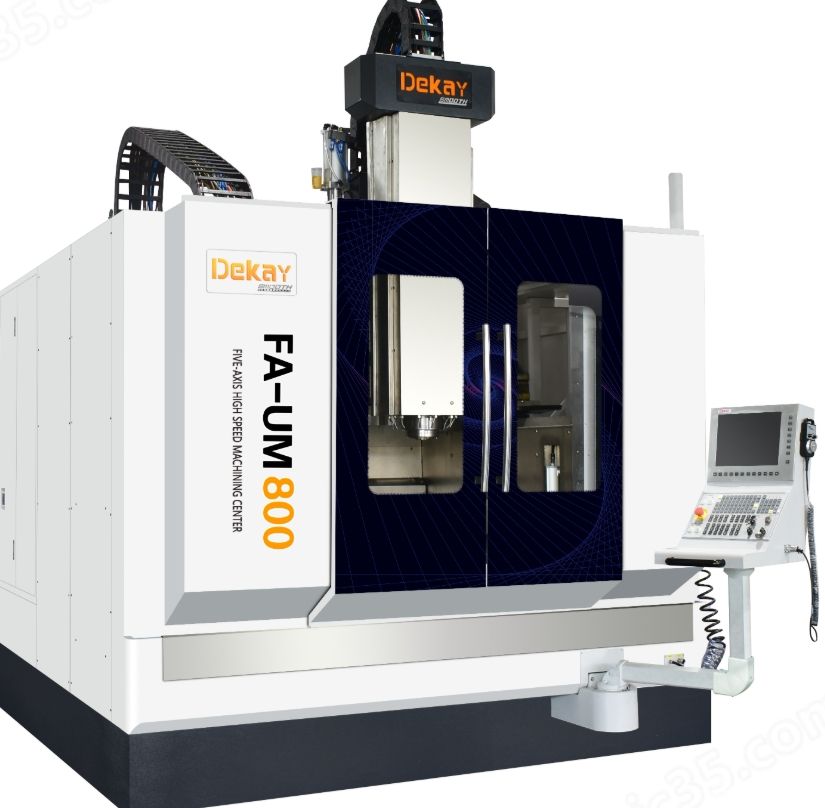

德凱FA-UM800天車搖籃五軸超聲加工中心是德凱數控在充分發揮自我優勢的基礎上、通過消化吸收技術，自主開發研制的AC搖籃式天車五軸超聲波加工中心系列產品。
1、 FA-UM800機床采用天車式結構設計，床身為整體式，X/Y/Z直線軸于床身上運動，金屬工件的重量不會影響直線軸動態性能。
2、 本機床不僅具備銑削、鏜削、鉆削(鉆、擴、鉸)、磨削、攻螺紋、锪削等傳統機床加工功能，而且能實現超聲波加工功能，超聲加工時超聲波發生器給五軸機床加工刀具施加超聲波高頻振動，使得該機床主軸有較高的轉速的同時又有超聲振動，從而使加工機床既有五軸機床的靈活性，多功能性，又有超聲加工的高效性，特殊性。
3、超聲波系統包含超聲波發生器、超聲波加工刀柄和超聲波傳輸模塊，自主研發設計，采用 28±0.3 KHz工作頻率，發生器頻率能與超聲刀柄頻率精準匹配，從而實現大功率輸出，可保證超聲刀柄一直處于的工作狀態，實現真正意義上的超聲加工。
FA-UM800天車搖籃五軸超聲加工中心技術參數：
項目主要參數
加工范圍X軸行程mm850
Y軸行程mm1000
Z軸行程mm600
主軸端面至工作臺距離mm180-780
搖籃轉臺轉臺直徑mm800
最大承重Kg1200
A軸旋轉角度°±120
C軸旋轉角度°±360(無窮)
T型槽尺寸
14H8
主軸驅動方式
電主軸
主軸轉速rpm/min18000
主電機功率kW30
主軸扭矩N·m105
主軸刀柄
HSKA63
主軸外徑mmΦ190
進給驅動X、Y、Z快移速度m/min36/36/30
X、Y、Z進給速度m/min15/15/15
精度X/Y/Z軸定位精度mm0.005/300mm(JIS標準)
A/C軸定位精度arcsec10角秒
A/C軸重復定位精度arcsec4角秒
掃描式測量儀精度測量精度mm優于0.05
測量最高分辨率mm0.02
超聲系統超聲輸出功率W≥50
超聲頻率KHz28±0.3
刀庫
(可選配)刀庫容量T32
刀庫形式
鏈式平推刀庫
刀柄形式
A63
刀具最大直徑/鄰空位mmΦ80/Φ100
刀具最大長度mm300
刀具最大重量kg5
數控系統(選配)錸鈉克N5E
機床重量T17.5
機床尺寸CM330*420*350
