詳情介紹

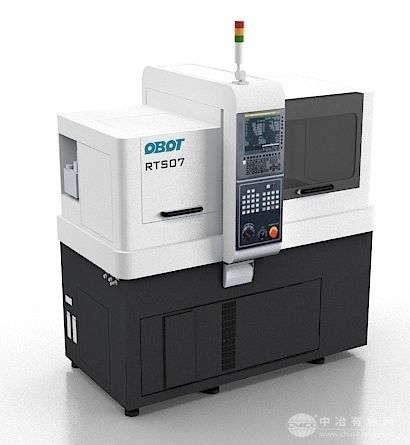

RTS07縱切式自動車床采用可移動式主軸箱設計，可以長時間連續工作。因此，其大批量生產和靈活性加工的能力得到了充分的體現。專為Φ7以下零件設計，配備了高轉速電主軸用于微小零件的高精度加工。
適合精密機械、電子、醫療、電器產品以及手表、汽車等金屬零部件的生產。
技術參數：
(1) 機械本體規格
項目：RTS07
加工能力最大加工直徑Ф7
最大加工長度70 mm(回轉導套/固定導套)
主軸側最大鉆孔直徑Ф6
主軸側最大攻絲直徑M4
副軸側最大鉆孔直徑Ф6
副軸側最大攻絲直徑M4
徑向動力刀最大銑槽直徑Ф22
快進速度X1軸20 m/min
Y1軸20 m/min
Z1軸20 m/min
X2軸20 m/min
Z2軸20 m/min
主副軸/導套參數主軸行程(Z1)128 mm/230 mm(回轉導套/固定導套)
副軸行程(Z2)206 mm
主軸最大轉速(S1)15000 rpm
主軸通孔直徑10 mm
副軸最大轉速(S2)15000 rpm
副軸通孔直徑10 mm
回轉導套最大轉速(S3)(選配)15000 rpm
徑向動力刀最大轉速(S4)12000 rpm
刀具單元刀具總數22 個
車刀數量□8x85 個
主軸側鉆孔刀具數量Ф20Max 5 個
徑向動力刀具數量 (S3)3 個
背軸非動力刀具數量(固定刀座)4 個
X2軸行程214 mm
Y1軸行程219 mm
電機功率主軸電機2.2/2.64 kW
副軸電機2.2/2.64 kW
回轉導套電機0.75/1.1 kW
X1軸電機0.75 kW
Y1軸電機0.75 kW
Z1軸電機0.75 kW
X2軸電機0.75 kW
Z2軸電機0.75 kW
徑向動力刀電機 (S3)0.9 kW
潤滑油泵軸電機0.004 kW
切削油泵電機0.276 kW
機床尺寸及其他主軸中心高1100 mm
總電氣容量12 KVA
空壓壓力/流量6 Bar
切削油箱容量65 L
潤滑油箱容量1.5 L
機床長×寬×高1710×1025×1739 mm
機床重量1600 kg
(2) CNC主要規格
項目：RTS07
NC裝置：FANUC 雙通道
彩色觸摸液晶屏：10.4inch
加工程序容量：500KB
刀具補償組數：256組
后臺編輯功能：是
主軸C軸功能：是
用戶宏程序功能：是
主軸同期功能：是
刀具壽命管理：是
同期混合控制：是
2系統同時螺紋切削功能：是
顯示語言：中文/英文/日文
零件程序的最大數量：1000(2個路徑)
插補：線性、圓形、極性、圓柱
數據傳送接口I/O：SD 、USB 、以太網
最小設定單位：0.0001mm
刀尖半徑補償：是
單/多頭連續螺紋加工：是
周速恒定控制：是
英制/公制轉換：是
自行診斷轉換：是
