RTS20是我公司自主研發的一款瑞士型縱切自動車床。采用可移動式主軸箱設計，可以長時間連續工作。因此，其大批量生產和靈活性加工的能力得到了充分的體現。尤其適合精密機械、電子、醫療、電器產品以及手表、汽車等金屬零部件的生產。
RTS20瑞士型縱切自動車床(走心機)性能特點：
1.高剛性高穩定性結構設計
采用高剛性低重心的鑄造箱式床身，底座中筋結構設計，分散機床加工應力。

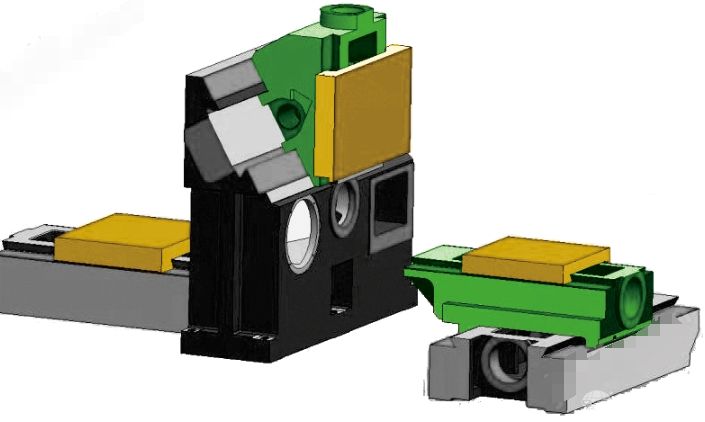

各軸均采用燕尾式刮研導軌，導軌貼合面人工鏟刮，確保導軌面接觸均勻，間隙預留合理。導軌間隙調整采用楔形鑲條，在機床長時間運行后，可通過鑲條調整快速完成導軌間隙補償調整，保證穩定的重力切削和高速進給、高精度加工。
2.高速高精密主軸
主軸選用進口品牌高精密主軸軸承，高轉速、高精度、高剛性、低噪音、免維護，即使長時間高速切削也可以保證穩定的精度。主軸為電主軸，副主軸為皮帶主軸。主軸/副主軸C軸控制;主軸轉速：10000rpm;副主軸轉速：8000rpm;
3.旋轉導套與無導套裝置快速切換
機床可配置全行程同步旋轉導套，可以根據需要進行有導套和無導套加工的切換，這樣快換的靈活性便于進行高精度，高同軸度要求的零件加工，并減少材料的余量，從而能夠應對更多類型的零件加工。
4.高效率的獨立的刀具系統，垂直式直線排刀
采用雙通道兩個獨立刀具系統，實現主副軸同步獨立加工，生產更加高效。直線式排刀結構，能夠良好的解決加工中的排屑問題。
5.簡潔順暢的控制系統
配備全新的FANUC 0i TF系統(可選三菱M80系統)具有更高的性價比，高精/高效的智能控制功能群，高級的精細表面處理技術，高速便利的存儲卡方案，新增操作層級顯示，提高可視性和操作性，提升軟件操作實用性。
技術參數：
(一)機床本體規格 Machine specifications
項目 Items參數 Parameter
主、副軸 Spindle主軸轉速
Through hole of main spindle10000r/min
通孔直徑
Through hole of counter spindle diameterΦ21.5mm
副軸轉速
Through hole of counter spindle diameter8000r/min
通孔直徑
Through hole of counter spindle diameterΦ21.5mm
主軸電機功率
Main spindle motor2.2/3.7 KW
副軸電機功率
Counter spindle motor1.5/2.2 KW
主軸C1軸
Main spindle CS control(C1)0.001°
主軸C2軸
Main spindle CS control(C2)0.001°
X軸
X axis行程
StrokeX1:62mm
X2:346mm
最高移動速度
Rapid traverse20m/min
Y軸
Y axis行程
Stroke338mm
最高移動速度
Rapid traverse20m/min
Z軸
Zaxis行程
StrokeZ1:210/45mm
有導套/無導套
Z2:210mm
最高移動速度
Rapid traverse20m/min
刀具
Tool刀具總數Total number of tools27
車刀尺寸
Turning tool section□12x12
車刀數量
Number of turning tool6
主軸側鉆孔刀具數量
Number of front tools(OP/COP)5
副軸側鉆孔刀具數量
Number of back working fix tools5
徑向動力刀具數量
Number of cross rotation tools(S3)4
背軸動力刀具數量
Number of back working rotation tools(S4)5(特配Optional)
背軸動力刀具數量
Number of back working rotation tools(S4)2(特配Optional)
電機
MotorX1、X2、Y1、Z1、Z2軸電機功率
X1、X2、Y1、Z1、Z2 motor1KW
徑向動力刀電機
Rotation cross tools motor(S3)1KW
軸向動力刀電機
Rotation back working tools motor(S4)0.75KW
加工能力
Machining
capacity最大加工直徑Max. machining diameter20 mm
最大加工長度
Max. machining length210/45 mm
有導套/無導套(單次裝夾)
主軸側最大鉆孔直徑Main spindle drill capacityΦ10
主軸側最大攻絲直徑
Main spindle tapping capacityM10
副軸側最大鉆孔直徑
Counter spindle drill capacityΦ10
副軸側最大攻絲直徑
Counter spindle tapping capacityM10
徑向動力刀最大銑槽直徑Max. rotation cross tool saw blade cutterΦ30
其他Etc冷卻油箱容積Coolant tank capacity210L
中心高
Main spindle height1075mm
機床外形尺寸
WxDxH2140x1565x1854mm
機床重量
Gross weight約 2500kg
電器總容量
Power supply15KVA
