詳情介紹

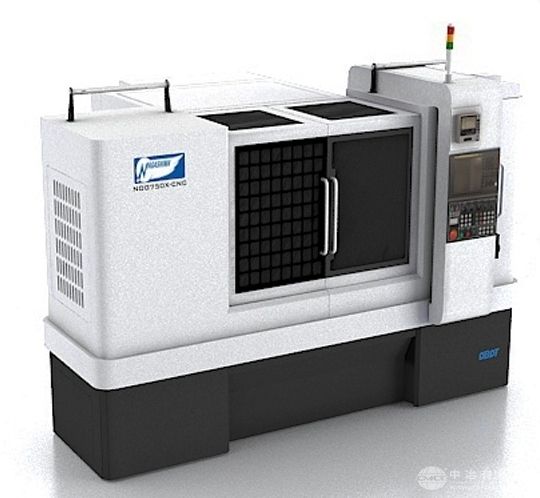

NOG750系列高精度外圓磨床適用于儀表、汽車、機電、軸承等行業的超精密軸類金屬零件加工，采用我社獨自設計研發的機型結構，機床采用砂輪架橫向移動，工件縱向移動的方式進行磨削，本結構有超高的機床的動態剛性。
性能特點：
1.導軌面采用本社開發設計的六面滑動導軌面雙V構造
導軌面采用本社開發設計的六面滑動導軌面雙V構造。導軌面采用人工精密刮研而成，因而具有滾動導軌和靜壓導軌所不能達到的高精度、高剛性、高抗振性及微量進給的準確性;
機床全部導軌面及接觸面均采用手工精密刮研而成，真正確保機械能夠長期穩定進行高精度磨削。
2.在線檢測
本機床使用三軸數控，結合端面對刀裝置和外徑在線測量裝置，實現自動修整砂輪形狀、自動磨削和磨削補償及在線檢測功能;
3.磨削功能
●本機床適用于加工工件的外圓面、圓錐形面、可進行成型磨削、端面的磨削;
●機床采用雙V型對稱導軌，確保了機床的定位精度及穩定性;
●所有接觸面及導軌面均采用手工精心刮研而成，可提高機床的使用壽命，真正確保機床能夠長期穩定進行高精度磨削;
●機床前后軸和左右軸均配有電子手輪，可三檔位切換0.01mm/0.001mm/0.0001mm;
●機床采用全自動潤滑裝置，具有油量不足自動檢測報警功能;
●工件有多種夾持方式：雙頂尖、三爪卡盤、液壓卡盤、液壓尾座、彈簧夾頭等;
●機床采用長島獨立研發設計的機械結構，可以實現最大角度的錐度磨削;
●工作臺采用伺服電機+滾珠絲杠驅動，也可由電子手輪脈沖驅動;
●尾座配有油壓尾座，并具有微調功能，調整范圍0.04mm,分辨率1μm。
4.操作系統
便捷的操作系統，配備方便的操作面板，操作更加流暢。
5.冷卻過濾裝置
適當降低磨削表面的溫度，凈化冷卻液，以提高加工效率、改善作業環境。
6.尾座、頭架
機床尾座、頭架，用于長軸類零件的加工，提高加工精度
技術參數：
項目單位NOG750XAB-CNC、NOG750XZB-CNC、NOG750XUB-CNC
機械規格最大磨削直徑mmΦ320Φ320Φ320
最大頂尖距mm790790790
中心高mm180180180
頂尖間最大重量kg808080
內圓規格頭架主軸端面至電主軸接口端面的最大距離mm--950
用中心架可夾持直徑最小mm--Φ25
最大mm--Φ130
不用中心架可夾持直徑最小mm--Φ20
最大mm--Φ160
外圓砂輪砂輪尺寸(外徑×最寬×內徑)mmMax510×Max100×203.2Max510×Max100×203.2Max510×Max100×203.2
砂輪線速度m/s≤45≤45≤45
砂輪架
(X軸)X軸全行程mm280280280
X軸最大速度m/min202020
進給方式
自動/手動自動/手動自動/手動
砂輪偏置角度度3000
工作臺
(Z軸)Z軸全行程mm104010401040
Z軸最大速度m/min202020
進給方式
自動/手動自動/手動自動/手動
旋轉角度度 -2～7 -2～7 -2～7
頭架
(C軸)頂尖規格
MT No.5MT No.5MT No.5
轉速r/min0～10000～10000～1000
旋轉角度度 -30～90 -30～90 -30～90
尾架頂尖規格
MT No.4MT No.4MT No.4
頂尖行程mm45(手動)45(手動)45(手動)
電機功率X、Z軸kW1.81.81.8
外圓砂輪軸kW111111
頭架軸kW1.81.81.8
內圓砂輪軸kW--7.5
潤滑方式
全自動潤滑(自動檢測油量不足)全自動潤滑(自動檢測油量不足)全自動潤滑(自動檢測油量不足)
冷卻液箱容量L240L240L240L
機床尺寸(長×寬×高)mm3300×3650×2000、3300×3650×2000、3300×3650×2000
距地面中心高mm120512051205
機床重量kg5600、5600、5600
機床總功率kW23、23、23
