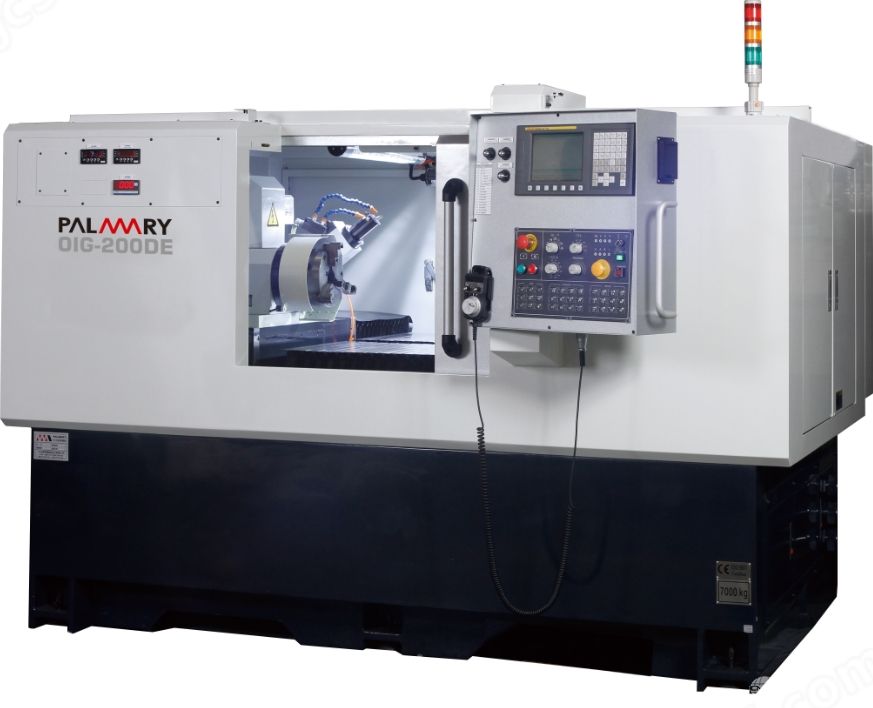

OIG-200DE 臥式內外圓復合磨床利用馬達自重與偏心軸原理，自動調整皮帶張力松緊度，確保馬達扭力*輸出，避免皮帶松弛影響研磨。
詳細介紹
OIG-200DE臥式內外圓復合磨床廠家價格技術參數：
加工能力zui大研磨外徑180mm
內徑研磨范圍6-150mm
zui大研磨長度150mm
床面上zui大旋徑310mm
防水護罩內zui大旋徑(工件主軸臺)200
zui大工件荷量35KG
(X軸)MT-6工件主軸臺夾爪型態及尺寸6英寸 三爪卡盤(硬爪)
X軸行程500mm
快速移動速率5m/min
zui小進給量0.001mm
X軸行程伺服馬達輸出功率1.8KW
工件主軸臺馬達2.5KW
主軸(可調)轉速0-550R.P.M.
(Y軸)外圓磨頭外圓砂輪主軸馬達4.0KW (內藏式主軸)
外徑砂輪尺寸355*50*127mm
Y軸行程500mm
Y軸進刀伺服馬達輸出功率1.8KW
快速移動速率5m/min
zui小進給量0.001mm
(Z軸)內圓磨頭內研磨砂輪尺寸(范圍)外徑 5-80mm
內研砂輪主軸馬達2HP,2P(無段變頻)
Z軸行程伺服馬達輸出功率1.8KW
快速移動速率5m/min
zui小進給量0.001mm
機臺外觀機臺尺寸2400*2150*1700mm
機臺占地面積2400*2950*1700mm
機臺重量4660KW
OIG-200DE臥式內外圓復合磨床廠家價格結構特點：
1.以*的機械結構設計、優雅的造型，搭配CNC控制器，將內圓磨床技術帶進另一個新的領域。
2.機體設計符合人體工學設計，操作方便。機體采用高級米漢納鑄鐵，經燒燉處理再加工，確保長久不變形。
3.電路系統采用高級電控組件組成，并符合安全范圍，確?？煽康碾娍匦阅?。電控箱并附熱交換器，提供電控組件之常溫，并具有防塵功能。
4.滑臺采用線性滾柱滑軌運動，增加移動間的靈活性和穩定性。
5.全自動研磨：粗磨、修整、精磨、無火花研磨循環動作，精度高，操作方便，大幅提升產能，適合大量生產與少量多樣金屬工件的研磨。
6.伺服馬達體積小，扭力特性佳，響應快、精度高、穩定性高。
7.X軸與Z軸再加上Y軸三軸CNC控制驅動，配合外圓磨床砂輪一支和內孔砂輪主軸各一支，適合于內孔及端面甚至外徑一次研磨，高同心度要求之零件。
8.可作外圓、內直孔、端面、內端面、內溝槽、內倒角、內圓角、內錐度、內階梯、各種內孔及外圓加工的應用。
9.砂輪軸可靈活搭配運用，配合大尺寸砂輪以研磨外徑或是端面，復合式功能性強，可客戶化訂做。
10.砂輪主軸臺可選擇自動或者手動進給模式;采用對話式人機接口控制設定修整量，zui小設定單位0.001mm;可自由設定砂輪修整量，并可記憶修整點的位置。
11.利用馬達自重與偏心軸原理，自動調整皮帶張力松緊度，確保馬達扭力*輸出，避免皮帶松弛影響研磨切削能力，并搭載變頻馬達，可局部調整馬達轉速以配合不同性質材質的研磨。
12.各軸相互支援搭配，在一次循環中完成以往多工序工程，節省工作物起落、搬運的浪費
13.教導式基本研磨程式，操作者可自行填入已定義變數欄位，設定研磨需求加工，并能設定自動修整補正，提升加工效率。
14.進刀軸搭配光學尺模組，提高加工定位精度。
15.若需大量生產時，可另外加裝自動送料、自動卸料等自動化生產設備。
16.可配合音頻偵測式，電流偵測式精密設備運用，強化研磨制程能力的穩定，防止程式執行時錯誤動作所造成機件碰撞的損傷。
17.培林式工作主軸，可搭載各類型治具使用。
OIG-200DE 臥式內外圓復合磨床標準配置：
冷卻系統(水箱+泵浦)
修整座(含修刀2支)
全罩式板金
皮帶張力自動調整裝置
內磨砂輪主軸
外圓磨頭
水平調整墊塊
工具箱
光學尺(X軸)
CNC控制系統
外磨砂輪主軸變頻裝置
