產品簡介
布局形式：臥式,斜床身
產地：國產
控制形式：數控
自動化程度：全自動

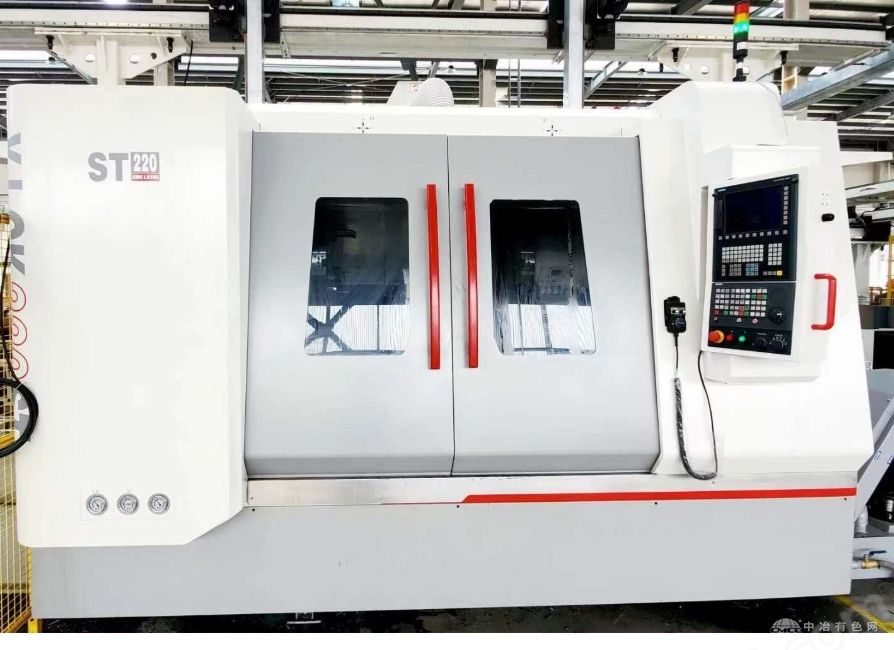

YJ-CK220ST雙頭雙刀塔數控車床軸類金屬零件需要加工兩端的端面時，通常是先加工零件的一頭然后調頭加工另一頭,這樣做法是經過了兩次裝夾加工,同軸度精度得不到很好的控制,同時對工人操作技術要求高。
詳細介紹
YJ-CK220ST雙頭雙刀塔數控車床性能特點：
產品性能:
本項目改變傳統機床加工單頭加工方式，采用一次裝夾、兩端同時加工的方式，研制一種加工精度高、效率高、廢品率低、減輕工人操作強度的單主軸雙面雙刀塔數控機床。
特點:
(1)、雙面復合加工技術設計
利用兩組刀塔，一次性裝夾、完成零件兩端的多工位加工方法，將原先需要在若干個工步中去除的加工余量集中在一個復合的工步中，使多個工步的加工時間全部重合，且一次裝夾完成兩端的加工，避免多次裝夾而產生的誤差，保證加工精度，減少加工輔助時間，效率提升2-4倍。
(2)、兩端雙卡盤主軸箱設計
采用主軸箱雙卡盤中間兩端對稱夾裝方式，改變傳統軸類零件單向不對稱夾裝在切屑過程中受迫振動，導致零件表面質量、尺寸及位置精度到不到要求問題。同時主軸箱兩端卡盤之間設有讓位槽，能對軸類中部具有異性結構的零件進行夾裝，擴大了機床加工的通用性。
(3)可延雙向主軸設計
采用一種可延長的雙向主軸，設計有殼套組件、兩個可拆卸的固定于殼套組件兩端的延長套以及嵌設于延長套用于夾持工件的卡套，殼套組件上設置有驅使其中一個延長套沿軸向移動的控制結構;通過控制結構實現卡套軸向延伸的目的，具有可在僅僅更換部分零件的狀況下完成雙向主軸的可夾持的規格的變化，大大減少主軸的更換成本和維修成本，并有效的提高了主軸的適用范圍的優點。
(4)、智能化控制系統設計
本項目設計一套共用主軸箱傳動控制系統和2套左右對稱的結構刀塔傳動運行控制系統，通過用PLC控制設計，取代部分繼電器，對電路進行改造設計，實現對機床的智能化控制，提高接觸穩定性，同時減少布線，提高生產效率。
YJ-CK220ST雙頭雙刀塔數控車床技術參數：
機床型號YJ-CK220ST
大工件長度mm2500
主軸通孔直徑mmφ80-220
主軸轉速范圍rpm100-1000
主軸轉速級數無級變速
X軸大行程mm400
Z軸大行程mm2500
X軸大移動速度mm20000
Z軸大移動速度mm24000
X軸小設定單位mm0.001
Z軸小設定單位mm0.001
主電機功率KW11KW/13KW
主軸夾緊方式液壓
刀架形式刀塔
刀方尺寸mm*mm25*25
導軌形式滾柱線軌
床身形式30°
機床外形尺寸mm5300*2200*2000
機床凈重kg9500
