工作原理

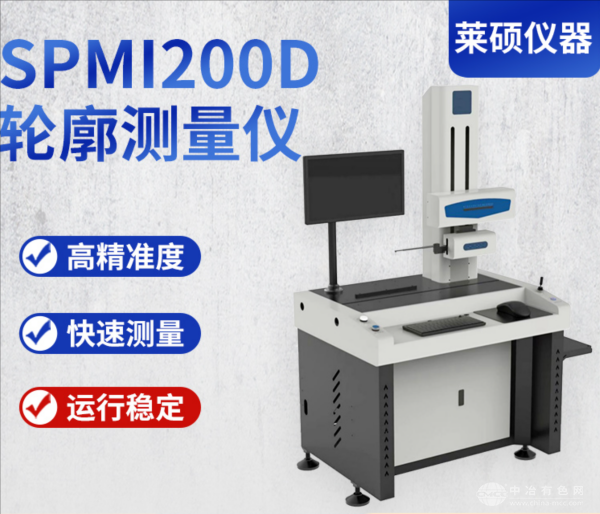

SPMI200D通過X軸、Z1軸雙傳感器同步采集被測零件表面輪廓的坐標點，利用高精度直線導軌與進口光柵傳感器（分辨率0.02μm）實現微米級定位。數據經電器組件傳輸至上位PC機后，由專業軟件進行數學運算處理，自動生成輪廓曲線、標注幾何參數并計算粗糙度指標。設備支持三軸聯動控制，通過霍爾搖桿可精準操控測針移動，實現復雜曲面的多點測量與避障保護。
應用范圍
該設備覆蓋多場景精密檢測需求：
機械加工：測量軸承、齒輪、活塞等零件的圓弧輪廓度、直線度及表面粗糙度；
模具制造：檢測注塑模、壓鑄模的分型面間隙、R角精度及型腔表面波紋度；
航空航天：分析渦輪葉片、機匣等高溫合金件的壁厚差、形變量及表面缺陷；
電子元件：驗證PCB板孔位、SMT貼片元件間距及連接器Pin針高度。
技術參數
測量范圍：X軸130mm，Z1軸輪廓量程20mm、粗糙度量程±1500μm；
精度指標：輪廓線性精度±(0.7+|0.12H|)μm，圓弧精度±(1.2+R/12)μm，粗糙度重復穩定性≤3%；
傳感器配置：美國進口高分辨率數字光柵，爬坡角度上升77°、下降88°；
軟件功能：支持Ra、Rz、Rq等30余種粗糙度參數，以及水平距離、垂直距離、夾角等幾何尺寸標注。
產品特點
一體化設計：集成輪廓測量與粗糙度分析功能，單次測量即可輸出多維度檢測報告；
智能操作：配備7寸觸摸屏與CAD導入功能，可自動比對設計圖紙與實測輪廓，誤差可視化呈現；
高穩定性結構：采用00級大理石基座與臺灣上銀直線導軌，長期使用無變形風險；
便捷報告輸出：支持PDF/Excel格式一鍵導出，檢測報告包含輪廓曲線圖、參數列表及公差判定結果。
