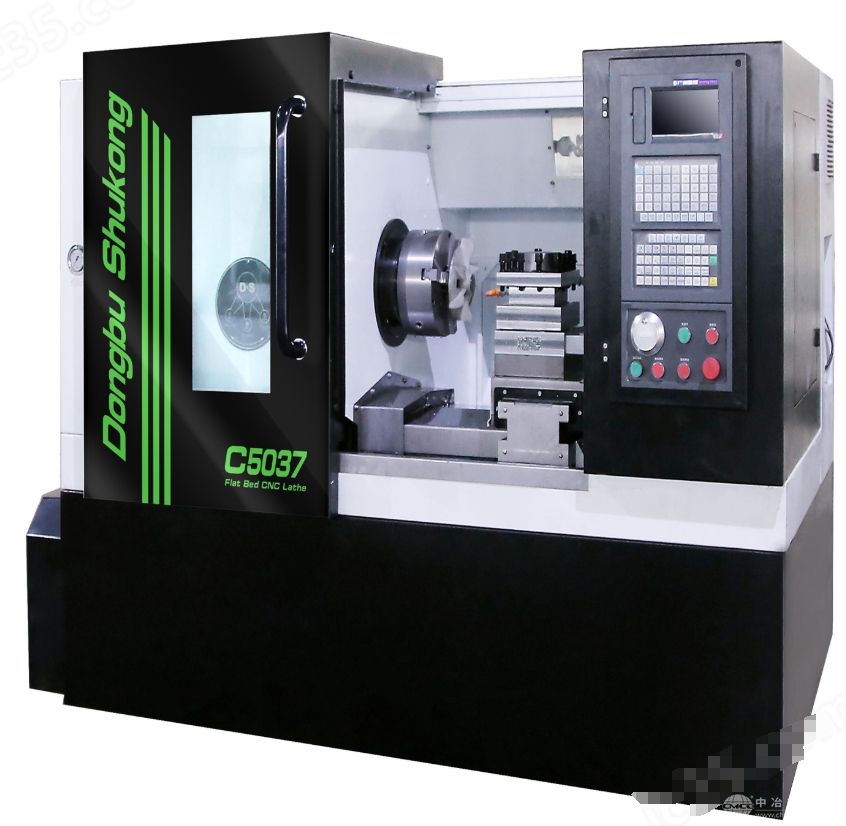

天津京晨龍機床設備有限公司生產的臥式數控車床，型號：C5037，品牌：京晨龍機床，產地：天津·天津，廠商性質：生產商。
C5037 機床特點
關鍵、重要部件的結構形式和技術特征
1.本機床的設計吸收了進技術基礎上,自主開發的數控車床,具有高精度,高轉速高剛性的特性,人性化設計,操作方便舒適,造型新穎美觀,維修方便,生產效率高,機.電.液.一體化。
2.平床身結構方矩形硬面導軌高剛性，適合重切削，提高度，并能保證切削加工精度的*穩定性。
3.主軸箱采取了相應三檔變速，軸承采用雙列圓柱滾子軸承，伺服主電機配置。高轉矩，高剛性，重切削精度的*穩定。
4.車床采用整體床身結構，重切時仍能保持機床精度的穩定性。
5. X、Z軸伺服電機通過彈性聯軸節于與精密滾珠絲杠直連，精度高，絲杠兩端固定，提高了支承座的支承剛度，使頻繁高速定位，重切時引起的絲杠扭曲變形減到低程度。軸承采用優質國產絲杠60度角接觸成對精密軸承，高速，高精度。
6.車床采用全導軌防護，冷卻箱及排屑器與主機分離，保證機床精度免受熱切削影響。
7.機床電氣單元柜密封性好，具有電器柜空調，確保機床高溫、高濕環境下數控系統工作正常。
8.機床注重邊緣工藝的設計，防護可靠，強力切削、冷卻液強力高壓噴射時，無鐵屑、冷卻液飛濺泄漏機床之外。
9.液壓卡盤夾緊、松開除程序控制外，均可腳踏控制，方便快捷。
10.液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便。
2、C5037技術參數
項目單位規格備注
床身上大回轉直徑mm500
滑板上大回轉直徑mm340
大加工直徑mm400
大車削長度mm370
主軸端部型式及代號A2-6
主軸孔直徑mm61
大通過棒料直徑mm45
主軸轉速范圍R/min50-1800
主軸額定輸出扭矩Nm24
主軸轉速級數檔位Gear Shift
主電機輸出功率30分鐘額定值KW7.5
連續額定值KW7.5
標準卡盤卡盤直徑Inch10"
X軸快移速度m/min12
Z軸快移速度m/min16
X軸伺服電機扭矩Nm6
Z軸伺服電機扭矩Nm6
X軸行程mm610
Z軸行程mm400
導軌形式方軌
刀架形式四工位電動刀架
*尺寸
外圓刀mm25×25
鏜刀桿直徑mm25
排屑器形式鏈板式
機床重量總重kg1700
機床外型長×寬×高
L*W*Hmm2230×1220×1560
總電源
電壓VAC380
電壓波動范圍-10～+10%注1
頻率Hz50±1
C5037 配置清單
序號名 稱型 號制造廠或供貨商數量備注
1主軸軸承NN3021洛陽軸承1組
2主軸軸承7217 AC DB洛陽軸承
3主軸潤滑脂進口
4滾珠絲杠 Z 4008 X 3206啟尖1套
5絲杠軸承760206 DB優特1組
6絲杠軸承760205 DB優特1組
8液壓單元中國臺灣君泰1套
9液壓卡盤及油缸10寸中國臺灣佳賀1套
11動力刀架立式4工位三和1件
12冷卻泵華峰1件
13數控系統980TB3系統，進給軸伺服電機、7.5KW主軸伺服電機GSK公司1
隨機技術文件
1、機床操作說明書
2、數控系統操作手冊
3、數控系統維護手冊
4、液壓原理圖
5、電氣原理圖、接線圖、梯形圖參數設定表
6、機床參數光盤(選擇)
7、機床精度檢驗證書
8、液壓卡盤手冊
9、轉塔刀架手冊
執行標準
1、GB/T16462_1996數控臥式車床精度檢驗;
2、JB/T4368.3_96數控臥式車床技術條件;
3、GB9061_88金屬切削機床通用技術條件;
4、ZBnJ50008.1_88金屬切削機床機械加工通用技術條件
