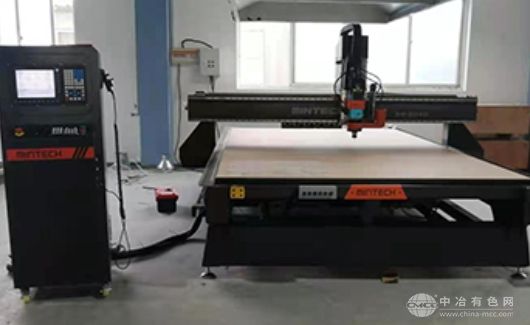

產品名稱：SR3040大型板材加工中心
工作電壓：AC380V / 50HZ / 3PH
可加工尺寸：2000mm×3000mm×100mm
橫梁到工作臺面距離：200mm
Z軸行程：450mm
最大加工速度：20m/min
產品特點：
性能特點： 重型機架結構，三軸研磨齒條轉動，高速，高精，重負載加工
適應板材： 亞克力、塑膠材料、絕緣材料、復合材料、電木板、銅鋁板、鋁塑板等
行業應用： 亞克力制品、建筑裝飾、工裝治具、工程塑料、車輛內飾、鋁加工行業等
機械規格：
型號：SR2030
工作電壓：AC380V / 50HZ / 3PH
可加工尺寸：2000mm *3000mm * 100mm
橫梁到工作臺面距離：200mm
Z軸行程：200mm
最大加工速度：20m/min
最大空移速度：30m/min
重復定位精度：+ / - 0.05mm
驅動方式： X、Y研磨級斜齒齒條、Z軸采用高精度滾珠絲桿傳動。
配置說明：
控制系統：
1、?控制系統采用維宏NK300系統.(可選用新代或西門子)
2、?刀具補償功能。支持刀具半徑補償和長度補償通過手動和自動兩種模式測量，易懂的人機交互界面，讓用戶減少了刀具補償值的換算。對于使用刀具長度補償的用戶，避免了很多不必要的換算。
切削主軸：
1、主軸電機：9.6KW ISO30
2、主軸轉速：4000—24000RPM
3、夾頭規格：SK16
4、冷卻方式：采用免維護的獨立風扇冷卻，減少維修保養
5、主軸噪聲：空轉小于65分貝
工作臺面：
1、工作臺面采用酚醛復合材料板臺面，以利于保證加工臺面的平整度。
2、采用高效能柵格狀真空臺面,工作臺的任何一個部位都能快速吸附工件
3、由于真空切換頻率極高，為提高使用壽命，減少故障，采用電磁閥控制
4、真空管道采用雙重過濾，免因真空泵吸入切屑導致故障
排式刀庫：
1、采用排式5刀位刀庫(可選用盤式刀庫)
2、換刀速度塊，帶防護功能，防止灰塵及誤操作，避免換刀故障
3、刀庫安裝在橫梁上，有效減少換刀過程中工作臺面移動，減少無謂的運動，延長機器壽命。
設備參數：
NO內容 規格
1加工范圍X軸加工范圍2000mm
Y軸加工范圍3000mm
Z軸加工范圍200mm
2機床參數指標X、Y、Z軸運動定位精度0.05mm/300mm
X、Y、Z重復定位精度0.05mm
最大空移速度30m/min
最大加工速度20m/min
機床總重量約3500KG
機床工作電壓AC380V/50HZ/3PH
3工作臺酚醛面板工作臺真空吸附臺面
工作臺載重量3000KG
4數控系統維宏專業數控系統NK300CX(可選用新代、西門子)
5換刀系統排式5刀位(可選盤式刀庫)
6驅動電(交流伺服)X軸驅動電機日本安川(可選安川、新代總線、西門子總線)
Y軸驅動電機日本安川(可選安川、新代總線、西門子總線)
Z軸驅動電機日本安川(可選安川、新代總線、西門子總線)
電壓AC380 / 3PH
7電主軸(變頻)主軸意大利HSD風冷 (可選明特定制或意大利Hiteco)
主軸轉速4000—24000RPM
主軸功率9 KW
主軸錐孔ISO30
主軸動平衡等級G2.5
變頻器VFD
8導軌X軌導軌方形導軌(25mm)
Y軸導軌方形導軌(35mm)
Z軸導軌方形導軌(25mm)
9傳動X軸傳動研磨級斜齒條
Y軸傳動研磨級斜齒條
Z軸傳動滾珠絲桿
