簡介
HNB一一水環式耐酸陶瓷真空泵,適用于抽送腐蝕性氣體。泵內形成工作水環的介質,可用不含懸浮 顆粒的清水,也可用與被抽送的氣體不起化學反應的各種不含懸浮顆?;蚪Y品的有機或無機酸液(氫氟酸與熱濃堿除外)。水環式耐酸陶瓷真空泵是造紙、農藥、化肥、有色冶金及化工等行業用作真空脫水、真空干燥、真空過濾和樂送空氣的理想產品。由于水環泵是等溫樂縮,特別適用于抽送易燃易爆氣體。
工作原理
HNB一一水環式耐酸陶瓷真空泵,適用于抽送腐蝕性氣體。泵內形成工作水環的介質,可用不含懸浮 顆粒的清水,也可用與被抽送的氣體不起化學反應的各種不含懸浮顆?;蚪Y品的有機或無機酸液(氫氟酸與熱濃堿除外)。水環式耐酸陶瓷真空泵是造紙、農藥、化肥、有色冶金及化工等行業用作真空脫水、真空干燥、真空過濾和樂送空氣的理想產品。由于水環泵是等溫樂縮,特別適用于抽送易燃易爆氣體。
本廠生產的水環式耐酸陶瓷真空泵,有ZS型水環真空泵和KS型水環式真空泵兩個系列,產品規格及性能參數如表一所示,表中所列性能參數為下列標準條件下的性能:
1、大氣樂:101.33KPa;
2、吸人氣體是溫度20C,相對濕度70%的空氣;
3、出口水溫:15C。 技術參數
設備結構
結構特征:

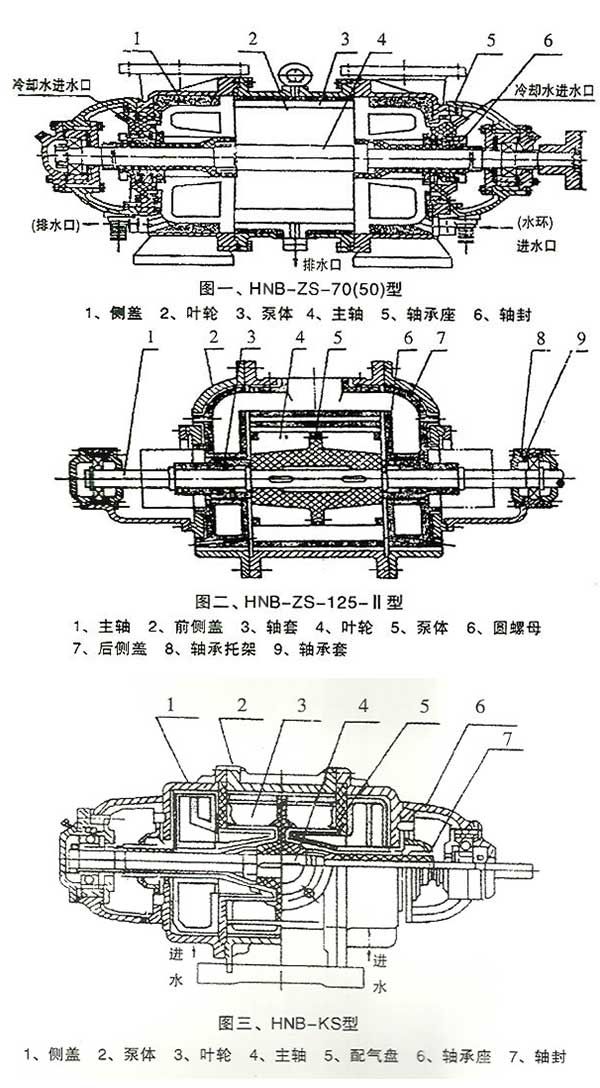

水環式耐陵陶瓷真空泵按其結構和作用方式可分為ZS型單作用軸向吸、排氣和KS型雙作用徑向吸、排氣兩個系列結構如圖一、二、三所示。KS系列水環式耐酸陶瓷真空泵,是我國新開發的系列產品,采用雙作用徑向吸、排的結構型式,吸、排氣設置好,在相同葉輪尺寸下,理論氣量比ZS系列的大一倍,體積小,重量輕、徑向力可自動平衡,結構先進、工作可靠、其結構相對復雜。
