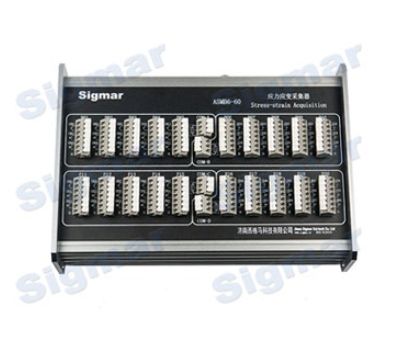

ASMB6-60應力應變采集器
產品描述：
ASMB6應力應變采集器目前有ASMB6-60型號，通道數為60通道，主要測量靜態應變、應力、殘余應力。
概述
ASMB6-60應力應變采集器是濟南西格馬公司自主研發的通道數為60的靜態應變儀。它們須與本公司專用計算機軟件配合使用，主要測量靜態應變、應力、殘余應力。應變儀所用的A/D、CPU、存儲器、通信等
芯片以及電橋所配的精密電阻均精選自國際頂尖的電子器件制造商，無論是原理圖設計還是線路板上元器件的布局及連線，都充分考慮了溫度、濕度、振動等因素以及靜電、脈沖群、電磁輻射等電磁干擾的影響，還進行了嚴格的泄露電流、絕緣等級、絕緣強度等安全規程測試，因而測量精度高、線性好、溫漂小，可長時間、安全、可靠地工作，可廣泛安全應用于工業現場、企業研發測試中心、大學教學實驗的應變、應力測試。
產品特點
1．測量各種線彈性材料的靜態或緩慢變化的應變、應力，如：鋼、鑄鐵、
銅及其合金、
鋁及其合金、鈦合金、鎂合金、巖石、混凝土、
復合材料、植物、塑料、橡膠等。
2．測量各種各向同性彈塑性材料的內部殘余應力（擠壓、焊接、鑄造、機加工等產生），如：鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、塑料、橡膠等；還可去除測殘余應力打孔引起的系統誤差。
3．可以測量各種物理信號
（1）一次直接測量信號：應變信號
（2）二次計算生成信號：應力信號、殘余應力信號、根據一個或多個一次應變信號（利用軟件中各種復雜高級函數）生成任意虛擬信號
4．計算機軟件主要功能
（1）所有一次直接測量信號的數據都可以實時保存
（2）所有被測物理信號的數據實時以表格形式顯示
（3）所有被測物理信號的波形實時顯示
a.信號隨采樣次數變化的曲線
b.信號隨時間變化的曲線
c.信號Y隨信號X變化的X－Y曲線
d.被測工件隨時間變化的振型圖
（4）強大的事后數據回放、數據處理、數據分析、圖形處理等功能
（5）數據導入導出功能，可導入txt文本和csv文件，導出txt文本、tdms文件、csv文件、Excel表格等數據格式文件，方便查看與進一步處理
技術參數
1.ADC分辨率：24位
2.ADC類型：Sigma-Delta
3.應變儀與計算機通訊方式：以太網，通過交換機一臺計算機最多可以連接多臺ASMB6-60型應變儀
4.測試信號通道數：60通道/臺，多臺ASMB4應變儀可連接到一臺電腦上同時工作。以ASMB6-60為例：可同時接20個測應力用應變花，自動巡檢、監測20個點的應力及其變化；或可接60個電阻應變片，自動巡檢60個通道。
5.每個通道可獨立設置參數
6.每通道信號采樣率fs（Samples/second）：1、2、5、10、20、50、100、200
7.應變信號技術指標（開機預熱半小時測得）
電橋激勵電源（V）：2.5
電橋連接方式：半橋公共補償(15通道共享1個補償應變片)
應變片靈敏度可設置，并存在儀器內部
d.應變計阻值（Ω）：60、120、350、700、1000
e.可長導線補償，去除導線電阻引起的系統誤差
f.電橋平衡范圍（Ω）：應變計阻值×±1%
g.應變測量范圍（με）：±1920000、±960000、±480000、±240000、±120000、±60000（默認值）、±30000、±15000
h.非線性：小于0.02%
i.應變測量分辨率（με）：0.1、0.5、1（可選）
j.應變顯示分辨率（με）：0.1、0.2、0.5、1、2、5、10
k.應變測量誤差
8.測試信號接口類型：夾式直插端子
9.外形尺寸：ASMB6-60：292mm×210mm×79mm
10.重量：1981g
11.電源要求
12VDC2A電源適配器
12.環境要求
工作溫度：-40℃～70℃
儲存溫度：-40℃～85℃
工作濕度：10%RH～90%RH
儲存濕度：5%RH～95%RH
13.電磁兼容測試
靜電：接觸放電4000V，空氣放電6000V
14.其它抗干擾測試
靜態應變應力測量過程中，允許在被測材料上電鉆打孔、電焊、等離子切割等操作。
高速動態應變應力測量過程中，在被測材料上電鉆打孔、電焊、等離子切割等操作時，測量數據會出現瞬間干擾，但不影響儀器正常運行
應用領域
1.機械工程及制造設備：起重機、挖掘機、水泥泵車等工程機械的力臂等部位的應變應力、位移測試；油缸的壓力、位移、溫度、應變應力綜合測試；機床導軌的殘余應力測試。
2.高鐵、汽車、輪船等交通設備：發動機、減速機的壓力、溫度、應變應力綜合測試；車體、輪軸、高壓輸電弓等部位的應變應力測試。
3.電力、動力工程：電廠設備的強度測試，如核電站安全殼整體強度測試；水輪機軸及葉片的應變應力測試；蒸汽管道受熱后的應變應力、溫度、壓力綜合測試。
4.土木建筑及水利工程：建筑結構靜態應變應力測試；大型體育場館的鋼結構屋頂在拆除安裝支架時的應力監測。
5.橋梁和道路：大型鋼結構橋梁的靜載強度試驗和道路涵隧工程結構應力測試。
6.材料參數測定：各種金屬材料的彈性模量、泊松比、殘余應力釋放系數A和B等參數測定。
7.冶金、石油、化工：鋼錠模表面熱應力測試；油罐、壓力容器、管道的壓力、應變應力測試。
