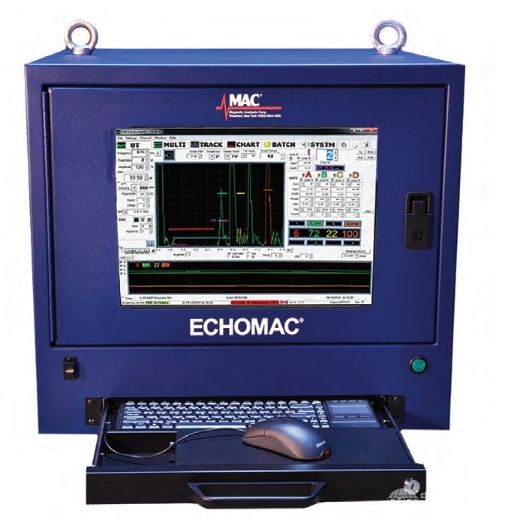

Echomac®FD-6/6A超聲探傷設備
產品介紹
Echomac® FD-6/6A 超聲波檢測設備主要用于管材和棒材缺陷檢測、測厚及測徑。
儀器特點
FD6A已于2016-9-6通過GE認證(PT3TF31 Class A& B, P29TF82 Class A & B)
檢測信號、閘門以及設置的生動、實時、無閃爍全彩顯示
更高的信噪比
更高的檢測結果重復性一臺儀器最多可配備32個通道
16檔阻尼調節保證更好的分辨率多個帶通濾波器選擇
負方波脈沖回波或一發一收透射傳輸模式優化了探頭效率
符合API、ASTM和EN標準
技術參數
脈沖電壓
500歐姆阻尼時最大電壓225 Vp,(0 至 100%可調,步進1%)
脈沖寬度
30 至 500 ns (調節步進5 ns)
阻尼 50 至 350 歐姆 (調節步進20 歐姆)
上升時間
10 ns 或更少
脈沖重復頻率(PRF) 10 Hz 至 15 kHz (調節步進10Hz)
脈沖延遲 1 至 1000 μs (調節步進1 μs)
運行模式 脈沖-回波或透射傳輸模式 (一發一收)
脈沖接收器
增益范圍
0 至 100 dB (調節步進0.1 dB )
微分增益
在增益范圍內每個閘門區間的靈敏度可以單獨調節
頻率范圍(-3dB)
0.6 Hz 至 27 MHz
帶通濾波器(-3dB)
0.6-2.0 MHz,0.8-17.0 MHz,1.1-5.0 MHz,2.0-10.0 MHz,5.0-15 MHz及12-27 MHz
輸入阻抗
1000 歐姆
示波器顯示
全波FE、正半波PHE、負半波NHE和射頻RF
線性抑制
數字式 (0 至 40%,調節步進1%)
A-掃描顯示
數字化
100 MHz,8 位,每個通道獨立
深度 500 點
范圍 1 μs 或更大
同步 帶有延遲的初始脈沖IP或交界面IF同步
應用領域
檢測碳鋼、雙相不銹鋼、不銹鋼、
鋁、鈦、
銅以及其他金屬與合金;
檢測缺陷、測量尺寸與壁厚;
檢測管材與棒材內部的缺陷與夾雜物;
檢測管材的橢圓度和偏心率;
檢測焊管焊接之前的帶材;
升級和/或替換舊的超聲波檢測設備和系統;
與超聲波旋轉體、旋轉管材、噴水式、浸沒式檢測系統配合使用。
