X射線探傷機
適用范圍及設備主要參數
X射線探傷機主要應用范圍：對非金屬、輕金屬、鑄造件、各種合金、壓力容器等進行X射線無損檢測。主要檢測焊接缺陷（裂紋、氣孔、夾渣、未溶合、未焊透等）。
型號：XXG-25205
輸出電壓（KV）：150-250
輸入（KW）：2.5
焦點尺寸（mm）：2.0×2.0
輻射角度：40+5°
最大穿透（mm）：39（A3鋼）
重量（kg）發生器：32
控制器：11.0
尺寸(mm)發生器：Φ320×320×620
控制器：320×280×150

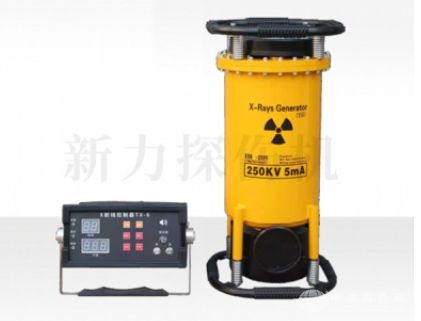

攜帶式X射線探傷機XXG-2505是一種常用于無損檢測的設備，以下將從其原理、構造、特點、參數、應用等維度展開詳細介紹：
工作原理：利用 X 射線管產生的 X 射線束透照試件，由于 X 射線具有穿透性，且不同材料和密度對 X 射線的吸收和衰減程度不同，當 X 射線透過被檢測物體時，內部的缺陷如裂紋、氣孔、夾渣等會導致 X 射線的吸收和散射情況發生變化，從而在 X 射線膠片或成像板上形成不同的影像，通過對這些影像的分析和判斷，就可以檢測出物體內部的缺陷情況。
基本構造：
操縱臺：是探傷機的控制器，通常配備有高清晰度的液晶顯示屏，可顯示各種參數，如管電壓、管電流、曝光時間等，并且能以中文顯示，方便用戶操作。上面設有各種按鍵，用于輸入曝光參數、調用預設程序等，滿足 IP43（防濺水）要求。
X 射線發生器：是產生 X 射線的核心部件，內部包含 X 射線管、高壓電源、散熱裝置等。采用堅固的陶瓷 X 射線管及先進的設計方法，通過氣體絕緣的方式，如 SF6 氣體，進一步減輕了機身重量，并確保產品的防護等級。
低壓連接電纜：用于連接操縱臺和 X 射線發生器，實現兩者之間的信號傳輸和電力供應。
性能特點：
穿透能力強：輸出管電壓范圍為 150-250KV，管電流為 4.2-5.0mA，穿透力可達 39mm 的 A3 鋼，能夠滿足多種材料和厚度的檢測需求。
便攜性好：控制器重量一般為 12kg 左右，射線發生器重量在 27-29.5kg 之間，體積相對較小，整體設備便于攜帶和運輸，適合在野外、高空等惡劣環境下作業。
工作穩定：具有先進的散熱設計，如強迫風冷方式，保證了設備的持續工作能力，可實現單次連續曝光時間 20 分鐘，1 小時內累計連續工作時間 40 分鐘，暫載率為 100%（20 分鐘之內），提高了工作效率。
操作簡便：具備全自動訓機功能，系統可監控停機時間并相應設置訓機進程。同時，可存儲多達 160 組數據，方便客戶檢查曝光、報警及訓機等各類紀錄，還能根據焦距自動調整曝光參數，簡化了操作流程。
技術參數：
輻射角度：通常為 45°+5°，定向輻射的方式使得射線能夠集中在特定的區域，提高檢測的準確性和效率。
焦點尺寸：一般為 2.0mm×2.0mm，較小的焦點尺寸可以提高成像的清晰度和分辨率，有助于檢測出更小的缺陷。
輸入電源：單相 AC220V±10%、50Hz，適應常見的電源環境，方便在不同場所使用。
應用領域：
航空航天領域：用于檢測飛機發動機葉片、機翼結構、起落架等關鍵部件的內部缺陷，確保飛行安全。
石油化工行業：對管道、壓力容器、儲罐等設備的焊縫和材料進行檢測，及時發現潛在的安全隱患，保障生產過程的安全穩定。
機械制造工業：可檢測機械零件的鑄造缺陷、加工裂紋等，保證零件的質量和可靠性，提高機械設備的整體性能。
電力行業：用于檢測電力設備如變壓器、絕緣子、電纜等的內部缺陷，保障電力系統的正常運行。
