一、產品介紹
XMB—70型三輥四筒棒磨機是實驗室用的小型、輕型、多用途的新型磨機設備。 有容積為0.25、0.5、1.0和2.0升的4種磨鼓,可以是單筒或多筒的同時磨機,也可以是干、濕兩用的,也可以用鋼球代替鋼棒作為球磨機。 具有結構緊湊、使用方便、體積小、重量輕等優點,為實驗室中普遍使用的FD--系列單槽浮選機(容積為0.5、0.75、1.0、1.5升),和FG—系列掛槽浮選機(容積為0.02、0.06、0.1、0.14升或處理量為5、15、25、35克)或相應規格的浮選機及其他儀器配套使用的理想設備。是定型的實驗室用磨礦設備系列中小規格的起點設備。
二、用途
XMB—70型三輥四筒棒磨機用于冶金、地質、化工、建材、煤炭等實驗,也用于研究機構和選礦廠進行礦石選擇性研究時細礦石的使用,以及機械、水電、輕工業、農業等方面實驗研究時細少量的材料的使用。
為了保證磨筒能以良好的參數運轉,在開采磨機時,必須按照表中推薦的鋼棒配合制度進行作業。 不這樣做的話,銑削效率會明顯降低,銑削的正常情況也會受損。
用戶也可以通過系統試驗,另行選擇。
三、技 術 規 格
序號 |
名 稱 |
規 格 |
單位 |
||||||
1 |
磨礦滾筒 |
容積 |
0.25 |
0.5 |
1 |
2 |
L |
||
直徑×長度 |
φ65×86 |
φ83×107 |
Φ95×137 |
φ132×162 |
㎜ |
||||
2 |
最大裝礦量 |
50 |
100 |
280 |
400 |
g |
|||
3 |
給 礦 粒 度 |
-0.5 |
-0.5 |
-1 |
-2 |
㎜ |
|||
4 |
產 物 粒 度 |
-0.074 |
-0.074 |
-0.074 |
-0.074 |
㎜ |
|||
5 |
鋼棒 |
直徑×長度 |
φ10×72 |
φ12×95 |
φ14×125φ18×125 |
φ18×146 |
㎜ |
||
數 量 |
7 |
9 |
各6 |
17 |
件 |
||||
重 量 |
0.62 |
1.5 |
2.6 |
5.22 |
㎏ |
||||
6 |
鋼球 |
直 徑 |
φ12 |
φ15 |
φ20 |
φ25 |
㎜ |
||
數 量 |
40 |
40 |
40 |
40 |
|
||||
7 |
主動輥子轉速 |
0---400 |
r/min |
||||||
8 |
電 動 機 |
型號 |
Y90S-6 |
|
|||||
功率 |
0.75 |
kW |
|||||||
轉速 |
1000 |
r/min |
|||||||
9 |
外 形 尺 寸 |
長×寬×高 900×540×950 |
㎜ |
||||||
10 |
機 器 重 量 |
230 |
㎏ |
四、機械結構維護概要

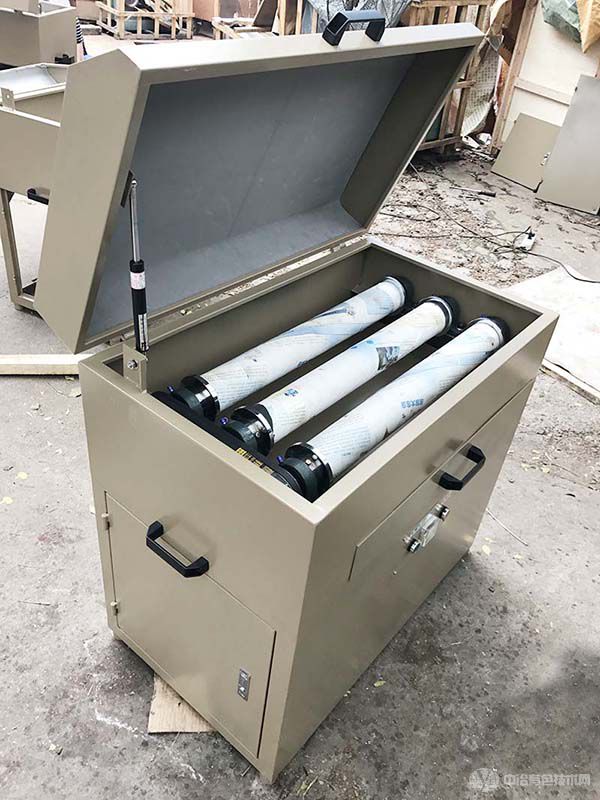

XMB—70型三輥四筒棒磨機由主機和4種不同規格的磨輥組成。
4種不同規格的磨輥可以根據使用情況單獨或同時放置在與主機上部平行排列的橡膠輥上,用變頻調速器使中間的主動輥具有不同的轉速以滿足各種磨輥的速度要求。 軋鋼機滾筒放置在滾筒上,在摩擦力的作用下在主機、從機滾筒上滾動。 在筒壁內對銑削滾筒中的鋼棒施加沖擊,使其產生銑削剝離作用進行銑削。
主機、從機之間的距離可以通過所選擇的銑削鼓的大小進行調節。 設備出廠時,接近工作面的從站安裝在距離較大的位置,遠離工作面的從站安裝在最小距離的位置。 為了滿足多個滾輪同時開采礦山和需要分別停車的要求,在主從滾輪之間安裝了一對鑲有橡膠管的停車滾輪,工作時一個滾輪達到規定的時間時,將停車手柄固定在把手軸線上此時,另一側的銑削作業照常進行,不受影響。 需要在兩側同時進行銑削作業時,將把手插入定位板中央的定位孔即可。電氣設備都安裝好了,根據工廠出貨的要求進行了全面的檢查和試運行,但是用戶收到設備后,只要去除包裝物和油脂,連接電源和地線就可以使用。
各旋轉部分除付托輥外均使用滾動軸承,因此無需經常加油,可以與電動機的雙面端滾動軸承一起每年更換一次油,也可以根據使用狀況另行加油。 為了防止清洗水進入后潤滑脂皂化失效,建議不要使用鈉類潤滑脂。 皮帶輥兩端的Me尼龍中加入了二硫化鉬的軸套,有充分的自潤滑能力,不需要另外加入潤滑劑。
五、操作順序:
1、開始作業時,將礦樣和水混合后放入磨筒蓋上蓋子;
2、打開設備上蓋,放下磨鼓,放下蓋;
3、設定銑削時間,打開計時器蓋,設定所需時間;
4、打開啟動開關后,電動機啟動,使主支承輥旋轉,在摩擦力的作用下,銑削輥在主支承輥和支承輥上滾動,使銑削輥銑削。
六、安裝使用要點
(一)安裝
1、機器不需要另外設置基礎,可以直接放置在一般的工作臺上或平臺上。 用機器四角的可調節支撐調整水平后,著手清潔包裝油脂,連接電源和地線,檢查運轉方向,使主動輥向操作面的方向旋轉。
2、利用廢料進行清掃運轉,直到筒壁和鋼棒清潔為止。
3、將筒體裝滿防銹石灰水,蓋上蓋子,存放在箱子內準備。
(二)使用
1、取出磨機滾筒,放置在滾筒上后再運轉,將鋼棒和筒壁生銹后停車,倒入防銹石灰水,將鋼棒和筒壁沖洗干凈。
2、依次加入水礦石和藥劑,關閉給礦器,將滾輪放在滾輪上就可以開車開采。
3、磨到規定時間后,停車,拆下滾輪,打開蓋子,將紙漿放入盆中,清洗鋼棒和筒壁,即可進行以下作業。
4、用完后用防銹石灰水裝滿,蓋上蓋子,放入箱子保存。 用棉紗或抹布擦拭機器各部分,切斷電源,覆蓋機器直到下次使用。
