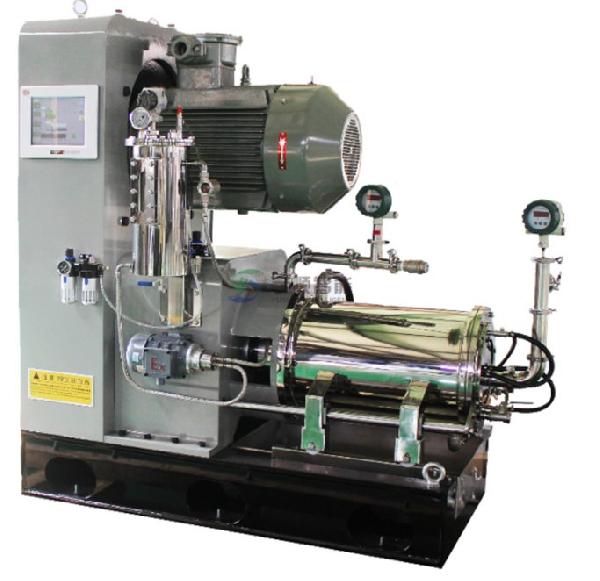

1.本實用新型涉及砂磨機技術，更具體地說，它涉及一種臥式砂磨機用冷卻裝置。
背景技術：
2.在涂料生產中，在使用臥式砂磨機對原料進行研磨時，研磨筒的內壁由于摩擦產生大量熱量造成溫度升高，以致研磨筒的內壁對原料進行加熱，造成原料溫度過高發生化學反應而產生新的物質，對原料的純度帶來負面影響，影響生產出來的產品質量。
技術實現要素：
3.本實用新型要解決的技術問題是針對現有技術的上述不足，本實用新型的目的是提供了一種有效減低砂磨機內部溫度的臥式砂磨機用冷卻裝置。
4.為實現上述目的，本實用新型提供了一種臥式砂磨機用冷卻裝置，包括臥式砂磨機，所述臥式砂磨機包括機體和設于機體頂部的研磨筒，所述機體的頂部設有支撐框架，所述研磨筒位于所述支撐框架內部，所述支撐框架的兩側設有滑軌，兩個所述滑軌上設有滑座，兩個所述滑座的相對側設有氣缸裝置，所述氣缸裝置的活塞桿上安裝有能夠與所述研磨筒的外柱面相適應的弧形板，所述弧形板的弧形凹面上設有冷卻水管，所述支撐框架上方設有與所述冷卻水管連接的供水裝置，所述支撐框架上設有驅動兩個所述滑座滑動的絲桿傳動裝置。
5.進一步的，所述滑軌為設于所述支撐框架兩側的頂部及底部的滑槽，所述滑座的頂部及底部設有與所述滑槽相適配的滑塊。
6.更進一步的，所述絲桿傳動裝置包括與兩個所述滑座頂部的滑塊連接的滑臺和穿過所述滑臺設置的往復絲桿，所述滑臺內設有與所述往復絲桿相適配的絲桿螺母，所述支撐框架的一端設有驅動所述往復絲桿的電機。
7.作為進一步的改進，所述供水裝置包括在所述滑臺上設有的供水箱、循環水泵和冷卻器，所述冷卻器包括與冷卻水管、供水箱連接的迂回管段和設于迂回管段一側的抽風機，所述循環水泵的輸入端、輸出端分別與供水箱、冷卻水管連接。
8.作為更進一步的改進，所述氣缸裝置的活塞桿端部設有減震器，所述減震器的端部與所述弧形板的背面可上下轉動的鉸接。
9.更進一步的，所述減震器包括與所述氣缸裝置的活塞桿端部連接的定位套筒和設于定位套筒內的滑桿，所述滑桿與所述定位套筒之間設有第一彈簧，所述滑桿與所述弧形板的背面鉸接。
10.更進一步的，所述定位套筒的頂部及底部設有與所述弧形板的背面連接的第二彈簧。
11.有益效果
12.與現有技術相比，本實用新型的臥式砂磨機用冷卻裝置的有益效果如下：
13.本臥式砂磨機用冷卻裝置中，絲桿傳動裝置驅動兩個滑座
