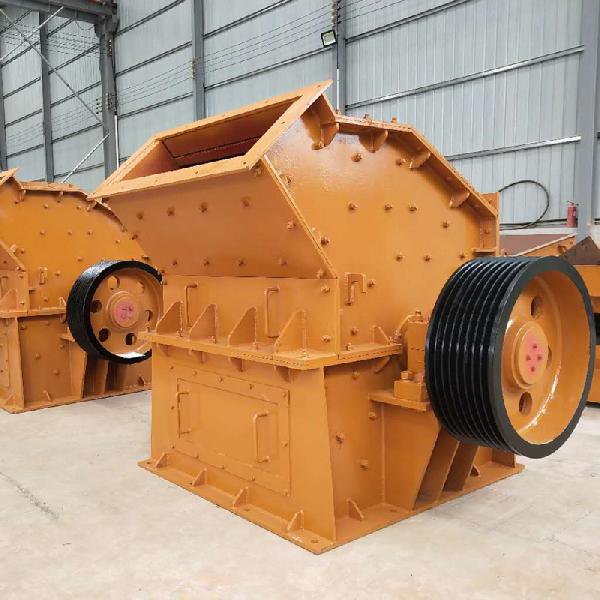

權利要求書： 1.一種高效細碎機轉子端盤抗磨損結構，包括細碎機的轉子端盤（6），在轉子端盤對應的細碎機殼體（1）上設置有殼體襯板（2），其特征在于：在轉子端盤外圓上設置有抗磨端盤外圈（4），所述抗磨端盤外圈的外緣為喇叭口狀，其喇叭口的大口方向朝向殼體外，對應的殼體襯板設置成與抗磨端盤外圈外緣平行的結構，殼體襯板與抗磨端盤外圈之間構成一條傾斜縫隙。2.根據權利要求1所述的高效細碎機轉子端盤抗磨損結構，其特征在于：所述殼體襯板通過第一固定螺栓（3）固定在殼體上。3.根據權利要求1所述的高效細碎機轉子端盤抗磨損結構，其特征在于：所述抗磨端盤外圈通過第二固定螺栓（5）固定在轉子端盤上。4.根據權利要求1所述的高效細碎機轉子端盤抗磨損結構，其特征在于：所述抗磨端盤外圈包裹在轉子端盤的外圓上。 說明書： 一種高效細碎機轉子端盤抗磨損結構技術領域[0001] 本實用新型專利涉及一種高效細碎機設備，特別涉及一種高效細碎轉子及轉子端盤與殼體襯板之間的抗磨損結構。背景技術[0002] 細碎機通常用在礦山、化工、建材等行業的物料細碎，其所破碎的物料通過進料口直接向細碎機機腔內送物料，然后通過細碎機轉子9上安裝的錘頭7，將進入細碎機機腔內的物料擊碎，達到物料細碎的目的。為了提高細碎機的破碎效果，細碎機轉子的旋轉速度比普通破碎機轉速高很多（一般破碎機轉子轉速為32?35米/秒，細碎機轉子轉速達到45?48米/秒），其破碎腔的各種零部件也磨損加快。細碎機轉子兩側的端盤是細碎機轉子上的主要零部件，它是轉子的主要框架，在細碎機轉子主軸上安裝的兩個端盤6與多個錘盤一起組成了一個框架結構，他們一起支撐著安裝著錘頭7的錘軸8，隨著轉子主軸在皮帶輪的帶動下高速旋轉。由于物料從細碎機進料口進入破碎機腔內，一般都向細碎機破碎腔兩側聚集，這樣細碎機轉子兩側的端盤就會在物料的沖刷下嚴重磨損。[0003] 另一個方面，細碎機殼體1上安裝有殼體襯板2，為了保證細碎機轉子9的正常旋轉，殼體襯板外圓弧與轉子上的端盤外圓一般留有20?30毫米的間隙，以防轉子上的端盤在旋轉過程中與殼體襯板外圓弧發生摩擦。這樣隨著大量的物料向轉子端盤處聚集，就會出現物料從這個間隙處進入到轉子端盤外側與下殼體襯板之間的縫隙內，如果此處物料排料不通暢
