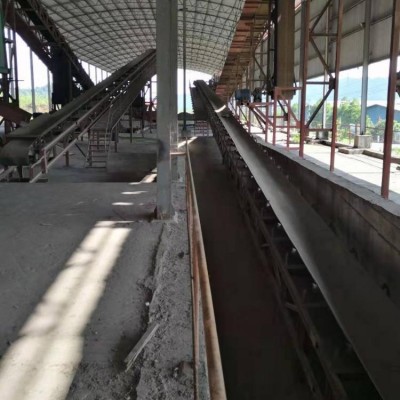

權利要求書： 1.傾角提升式皮帶輸送機，其特征在于包括皮帶機支架，環狀皮帶通過低位皮帶輥和高位皮帶輥架設在皮帶機支架上；
從低位皮帶輥到高位皮帶輥之間的環狀皮帶提升輸送行程中分布有輸送節點；
在每一輸送節點的環狀皮帶內環空間處設置有上層托帶機構，上層托帶機構由上層托帶支撐架、以及左斜位托輥、水平托輥、右斜位托輥構成；
上層托帶支撐架固定連接在皮帶機支架上；
左斜位托輥通過左斜位托輥軸架設在上層托帶支撐架上；
水平托輥通過水平托輥軸架設在上層托帶支撐架上；
右斜位托輥通過右斜位托輥軸架設在上層托帶支撐架上；
左斜位托輥、水平托輥、右斜位托輥三者的上輥緣分別頂觸在環狀皮帶的上層環壁的內環面，左斜位托輥、水平托輥、右斜位托輥三者構成所在環狀皮帶輸送節點的上層托帶組件；
在環狀皮帶的下層環壁的下方的皮帶機支架上設置有下層托帶機構，下層托帶機構由下層托帶支撐架和下層托輥構成，
下層托帶支撐架固定連接在皮帶機支架上；
下層托輥通過下層托輥軸架設在下層托帶支撐架上；
下層托輥的上輥緣頂觸在環狀皮帶的下層環壁的外環面；
在環狀皮帶提升輸送行程相臨的兩個輸送節點之間的上方設置有壓帶機構；
壓帶機構由中軸以及中軸上固定配置的左側邊壓帶輪、中心壓帶輪、右側邊壓帶輪構成；
左側邊壓帶輪的下輪緣壓接在環狀皮帶上輸送面的左側邊緣；
中心壓帶輪的下輪緣懸浮在環狀皮帶上輸送面的中心上方；
右側邊壓帶輪的下輪緣壓接在環狀皮帶上輸送面的右側邊緣；
每一壓帶機構的中軸通過軸承架設在壓帶輪支架上，壓帶輪支架固定連接在皮帶機支架上。
2.根據權利要求1所述的傾角提升式皮帶輸送機，其特征在于：
環狀皮帶提升輸送行程從低位皮帶輥到高位皮帶輥之間呈下凹弧形爬升布置。
3.根據權利要求1所述的傾角提升式皮帶輸送機，其特征在于：
各輸送節點沿環狀皮帶提升輸送行程均勻布置。
4.根據權利要求1所述的傾角提升式皮帶輸送機，其特征在于：
左斜位托輥軸、水平托輥軸、右斜位托輥軸三軸共面設置。
5.根據權利要求1所述的傾角提升式皮帶輸送機，其特征在于：
左側邊壓帶輪的左側輪緣設置為斜向輪緣，斜向輪緣的傾斜方向與左斜位托輥的傾斜方向相平行，左側邊壓帶輪斜向輪緣的右側輪緣設置為水平輪緣；
右側邊壓帶輪的右側輪緣設置為斜向輪緣，斜向輪緣的傾斜方向與右斜位托輥的傾斜方向相平行，
