全部
▼
熱搜：
1009
0
本發明公開了甾體哌啶酮衍生物及其合成方法與應用，甾體哌啶酮衍生物具有通式(1)或通式(2)表示的化學結構，其中，R為烷基、苯基或取代苯基以及雜環中的任意一種；甾體哌啶酮衍生物的合成方法，以去氫表雄酮為基礎原料，通過一系列反應得到本發明的甾體哌啶酮衍生物，該合成方法制備的產物產率高且產物易于分離，是制備本發明甾體哌啶酮衍生物的最優方法；本發明提供的甾體哌啶酮衍生物經生物測定證實對蚜蟲、葉螨、稻飛虱以及粉虱等刺吸式昆蟲表現出良好的毒殺活性，可應用于植物蟲害防治。
本發明公開了一種含噻唑?吡啶烷基季銨鹽側鏈的截短側耳素衍生物及其制備方法與應用，屬于醫藥化學技術領域。通過使用2?巰基?4?(4?吡啶基)噻唑對截短側耳素C?14位側鏈進行修飾，并進一步使用溴代烷烴進行季銨化，合成了一類未見報道的含噻唑?吡啶烷基季銨鹽側鏈的截短側耳素衍生物。經初步生物活性測試表明該類含噻唑?吡啶烷基季銨鹽側鏈截短側耳素衍生物有較好的抗菌活性，特別是對抗耐藥菌，其藥效顯著優于三種已上市的截短側耳素類抗生素，這些結果顯示出其在抗耐藥菌藥物開發中的重要價值，有潛力作為新型抗生素應用于感染性疾病的治療。

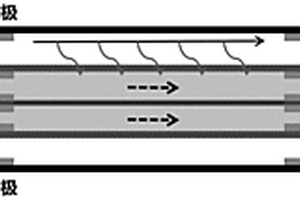

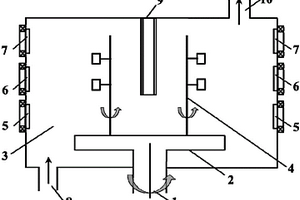

本發明涉及一種常溫常壓下電催化深度脫除氫氣中氧氣得到高純度氫氣的方法，采用氣體擴散電極電解池，將催化劑噴涂到氣體擴散層基底上(包括導電碳紙和催化劑等)制備氣體擴散電極，陰陽極間用離子交換膜隔離。反應氣體中含有一定濃度的氧氣雜質，采用三電極或兩電極體系恒電壓法進行電化學性能測試，連續深度脫除含雜氫氣中的氧氣雜質。采用本發明的方案，通過調控合適的電壓范圍，氧氣的剩余濃度可降低至1ppm以下，氫氣的純度達到99.9999％以上。與傳統技術相比，該法可在常溫常壓下高效地將氫氣中的氧氣還原去除，具有綠色、安全、低成本、高效率等明顯優勢，更符合綠色化工的要求，具有廣闊的實際應用前景。
1094
0
一種聚苯胺基MOF納米復合材料柔性超級電容器的制備方法，包括以下步驟：首先通過氧化還原快速聚合法制備PANI/UiO?66納米復合材料，作為電極活性材料；然后將復合材料、乙炔黑、聚偏氟乙烯（PVDF）以一定的比例研磨均勻并超聲分散在N?甲基?2?吡咯烷酮（NMP）中形成漿料，通過滴涂的方法將漿料涂在碳纖維布上，形成電極；最后，通過凝膠電解質將兩塊電極對稱的疊在一起，中間用隔膜隔開，并封裝，即制備成柔性超級電容器；且所述電極材料在電流密度為1A/g時，比容量最高可達到1015F/g，所制備的超級電容器彎曲800次比容量僅衰減10%，恒電流充放電循環穩定性測試5000圈比容量可保持91%，本發明所制備的柔性超級電容器具有良好的柔韌性和電化學性能，穩定性優良，制備的方法簡單易操作，在柔性電子器件和能量存儲方面有良好的應用前景。
1020
0
本發明提供的一種嚴重污染河道的自然恢復方法，首先選擇被嚴重污染和人工干擾河道的上游的輕污染河道作為參考，測定輕污染河道中多個急流、深潭和河灘的參數，獲取輕污染河道的急流、滲潭和河灘的面積、周長、長、寬和坡降的比例關系參數。然后，根據這些參數對嚴重污染河道進行設計急流、深潭和河灘，在急流部分通過布設塊石，增大水流的湍流過程，增加水體的溶解氧含量，同時保護洪水期沖刷河床；將原主槽斷面擴大形成深潭，使污染物沉降、消化和生物降解；河灘改造成濕地，通過植被恢復，增加植物枝葉、根系吸收、掛淤、沉淀污染物的作用。通過在河流中恢復一系列急流?深潭?河灘系統，使污染水體流動經過這些系統時，發生一系列物理、化學、生物反應，使水體自凈能力提升。
959
0
本發明提出了一種以實驗為約束的富燃料推進劑燃燒產物熱力學確定方法，通過實驗測得推進劑在一定壓強下的絕熱火焰溫度；根據推進劑配方，寫出其假定化學式，建立各元素守恒（質量守恒）方程；根據推進劑配方，推進劑各組元的原料焓，以及燃燒產物各組分在絕熱火焰溫度時的生產焓，建立能量守恒方程；以燃燒產物各組分含量為變量建立燃燒產物自由能函數，以質量守恒方程和能量守恒方程為約束，求燃燒產物自由能函數的最小值，從而得出燃燒產物各個組分的含量。能夠解決推進劑非平衡燃燒產物的確定問題。
707
0

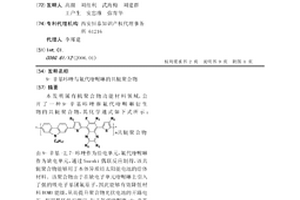

本發明屬有機聚合物功能材料領域，公開了一種9-辛基咔唑和氟代喹喔啉衍生物的共軛聚合物，其化學通式如下式所示：共軛聚合物由9-辛基-2,7-咔唑作為給電單元，氟代喹喔啉作為缺電單元，通過Suzuki偶聯反應制得，該共軛聚合物能夠用于本體異質結太陽能電池的給體材料。該聚合物由于在缺電子單元喹喔啉上引入了強的吸電子基團氟原子，因此能夠有效降低材料HOMO能級，從而提升聚合物光伏電池的開路電壓。利用循環伏安測定，與未氟代喹喔啉-9-辛基咔唑聚合物進行比較，單氟代聚合物的HOMO能級較未氟代的低0.02-0.1eV，雙氟代聚合物的HOMO能級較未氟代的低0.05～0.2eV。上述氟代材料與PCBM共混應用于本體異質結聚合物太陽能電池光活性層中，器件的開路電壓在0.6～1.0V。
1165
0

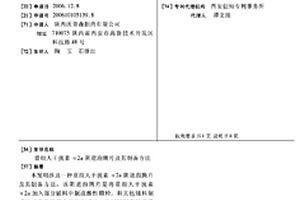

本發明涉及一種重組人干擾素Α2A陰道泡騰片及其制備方法,該陰道泡騰片是將重組人干擾素Α2A加入部分輔料中制成酸性顆粒,和其他輔料制成的堿性顆?；旌虾髩褐瞥善?所述輔料包括泡騰劑、填充劑、崩解劑和粘合劑,所述泡騰劑是硼酸、無水檸檬酸和碳酸氫鈉,所述填充劑是淀粉,所述崩解劑是羧甲基淀粉鈉,所述粘合劑是聚乙烯吡咯烷酮PVP K-30。本發明壓制的陰道泡騰片具有崩解快、易吸收、使用方便、起效快和不污染衣物,發泡量大,藥物與病灶部位接觸充分,療效確切的優點;所選輔料自身理化性質穩定,不與干擾素發生化學反應,對干擾素的生物學活性無破壞作用,不影響干擾素的含量測定,對陰道粘膜無刺激作用。

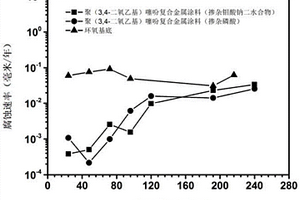

一種自修復型聚噻吩微膠囊及復合防腐涂料、制備方法及其應用，首先利用乳液聚合法，制備具有摻雜和包覆不同緩蝕劑的聚噻吩微膠囊。將此微膠囊與環氧樹脂和聚氨酯以一定比例混合，制備復合防腐涂料，其各組分含量為：含有摻雜緩蝕劑和包覆緩蝕劑的聚(3，4?二氧乙基)噻吩微膠囊質量比為0.1～30wt％，環氧樹脂質量比為20～70wt％，聚氨酯質量比為10～30wt％。將防腐涂料涂覆到預處理的金屬鐵基底上，干燥后在一側用制造劃痕缺陷，浸泡于3.5wt％的氯化鈉溶液中，利用電化學工作站，通過表征樣品的交流阻抗、塔菲爾曲線等參數，測試樣品對金屬鐵的防腐性能。本發明的方法制備的聚噻吩微膠囊能夠有效提高緩蝕劑在活性材料中的負載量及釋放量，延長防腐涂料自修復防腐周期，最終實現對金屬鐵的防腐。
751
0

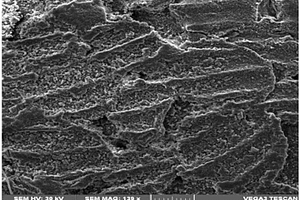

本發明公開了一種利用長柄扁桃殼制備雙電層電容器電極材料的方法，選擇廢棄物長柄扁桃殼為原料，用活化劑進行炭化和活化處理，制備成長柄扁桃殼活性炭，然后將長柄扁桃殼活性炭與粘合劑混合制備炭層，獲得雙電層電容器電極材料。本發明所制備的長柄扁桃殼活性炭比表面積可達1700～2400m2/g，以質量分數為20%的H2SO4為電解液進行循環伏安和恒電流充放電測試，獲得的雙電層電容器電極材料的比電容可達到170～260F/g，充放電循環1000次后比電容仍保持穩定。本發明不僅能降低電化學雙電層電容器的成本，而且拓展了廢棄物長柄扁桃殼的應用范圍。
本發明公開了天?地基自適應納秒脈沖激光驅動近地軌道目標的系統及方法，所述該系統包括天基激光站、地基激光站和天基平臺激光雷達探測預警系統，采用非接觸式的方式改變目標空間碎片的運動軌跡，成本低廉，高可靠性，具有安全可控，可重復使用的優點；同時避免使用化學火箭發射方式所帶來的高昂成本、低可靠性、難以重復使用、回收成本高以及失控后會產生新的太空垃圾的缺點；與其他空間碎片清除技術成本既包括空間碎片清除裝置運載到太空的成本，再加上裝置本身的成本外，幾乎沒有裝置運載到太空的成本。
本發明公開了一種二氧化硅包覆鋰離子電池正極材料鎳鈷錳氫氧化物前驅體及其制備方法，該方法包括步驟：步驟S1，在混合溶劑中加入鎳鈷錳氫氧化物，在磁力攪拌機中進行攪拌，得到均勻的前驅體分散液；步驟S2，在攪拌條件下，將前驅體分散液水浴加熱，加入銨鹽、硅酸酯類，形成二氧化硅包覆的鎳鈷錳氫氧化物分散液；步驟S3，將分散液離心、清洗、真空干燥后，得到二氧化硅包覆的鎳鈷錳氫氧化物。采用本發明制備的前驅體通過鋰化過程，可以得到性能優越的鋰離子電池正極材料，通過電池組裝和電化學性能測試證明，其保持高比容量的同時，循環穩定性能大大提高。
1013
0
本發明公開了一種高酸價毛葉山桐子油的精煉方法，包括以下步驟：取待精煉的毛葉山桐子油原料樣品進行化驗，測定其酸價指標，取酸價超過20的毛葉山桐子油，備用；對高酸價毛葉山桐子油進行物理除雜，得到濾液；脫除濾液中的膠體雜質；降低脫膠原料油的酸價，去除其中的游離脂肪酸；對脫酸油進行脫色；將脫色后的原料油進行脫臭處理；待油溫降低至室溫后得到精煉后的毛葉山桐子油。本發明是針對于高酸價毛葉山桐子原料油，避免了化學堿煉過程中大量皂的產生對于油脂的吸附和包裹作用，降低了產品精煉過程的損耗率。
873
0
本發明公開了一種阿魏酸衍生物及制備方法和用途，具體為：以阿魏酸為原料，先在濃硫酸條件下與甲醇回流獲得阿魏酸甲酯，再與不同取代的氨基甲酰氯反應生成阿魏酸氨基甲酸酯取代的衍生物，進一步在氫氧化鋰的作用下脫去甲基保護基暴露出羧基端，最后在HATU和DIPEA作用下與不同取代的苯胺反應生成目標阿魏酸衍生物。通過對合成的阿魏酸衍生物進行體外膽堿酯酶活性測試，化合物絕大多數對膽堿酯酶的均具有抑制活性，是一種理想的抗膽堿酯酶化學實體，對治療阿爾茨海默病有重要意義。
813
0

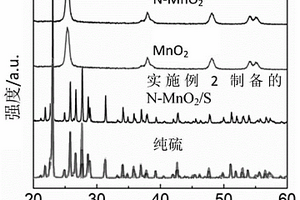

一種N?MnO2/S復合材料制備及應用，制備方法是先將KMnO4溶于去離子水中并攪拌，然后滴入氨水后靜置，收集固體沉淀物并用去離子水洗滌次，得到MnO2納米球；然后將MnO2納米球在氮氣氣氛下加熱，自然冷卻至室溫，制備成N摻雜的MnO2納米球；最后將N摻雜的MnO2納米球與純硫均勻混合，然后在氬氣氣氛中加熱，保溫制備出N?MnO2/S復合材料；應用是利用N?MnO2/S復合材料作為正極材料組裝了鈕扣電池并進行測試，電化學結果表明，制備的N?MnO2/S復合材料電阻小、導電性好；循環穩定性能好；比容量大。
757
0

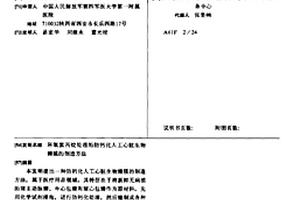

本發明提出一種防鈣化人工心臟生物瓣膜的制造方法,屬于醫療用品領域。其特征在于將新鮮無病損的豬主動脈瓣、牛心包瓣和豬心包瓣作為原材料,先用化學試劑浸泡,進行防鈣化處理,然后縫制成各種型號的人工心臟生物瓣膜。這種瓣膜具有較好的組織力學抗張強度、交聯穩定性和組織結構,免疫原性測試為陰性,經動物體內和心內移植證實,具有明顯的抗鈣化和抗衰壞效果,血液動力學功能良好,可供醫療部門推廣使用。
965
0
一種新型Al4SiC4層狀材料的制備方法，方案為采用Al(OH)3，SiO2與酚醛樹脂作為原料分別提供Al，Si，C元素，利用化學前驅體法合成層狀材料Al4SiC4，測定出酚醛樹脂的含碳比后，對粉末進行混合，混合粉末的摩爾比為：Al2O3:SiO2:C=(2?3):(1?1.2):(10?14)。將混合后的原始粉末放入酒精中濕混24h后放入50℃干燥箱中干燥得到混合膠體。再將膠體放入底部加熱的真空干燥箱中使得膠體充分干燥。獲得的粉末研磨后以100MPa壓力在模具中冷壓成型，分別在Ar氣保護在1500?1900℃時進行燒結。最后，將得到的粉末在空氣爐中700℃保溫12h,使得粉末中的殘炭去除。所制備出的層狀Al4SiC4材料，純度很高，適用于大規模生產，具有良好的市場前景和廣泛的推廣應用價值。
919
0

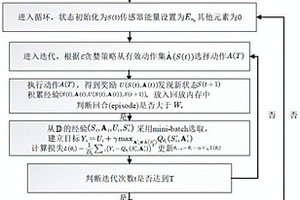

本發明公開一種物聯網中考慮數據相關性的數據動態采集與傳輸方法，通過多個能量收集傳感器組成了物聯網網絡，適當激活能量收集傳感器來更新狀態來提高信息的時效性；具體采用關聯信息年齡的概念來表示能量收集傳感器的信息時效性，然后引出一個動態更新優化的問題來使得觀測到的長期平均信息相關年齡最小，該問題綜合考慮了資源傳輸約束和能量因果約束關系；然后采用馬爾可夫決策過程來描述狀態更新過程，并通過在標準的Q?network中進行動作剔除以解決該問題，本發明設計的一種基于深度強化學習的狀態更新算法，該算法可以同時解決環境動態未知、維數災難以及有效動作與狀態之間的耦合問題。
1010
0
本發明涉及一種自修復超疏水減阻彈性體薄膜及制備方法，在彈性體表面復制鯊魚皮V型槽結構，并接枝了可以自組裝形成微納結構的聚丙烯酰胺?聚氟烷基丙烯酸酯嵌段共聚物，具有自修復超疏水性能，靜態水接觸角達到150°以上，滾動角小于10°。將該減阻膜貼在旋轉粘度計轉子上進行減阻性能測試，減阻率可以達到20％。本發明的優點：1.將超疏水減阻法和仿生減阻法結合在一起，使減阻膜在層流狀態和湍流狀態下都有較好的減阻效果；2.在超疏水膜表面接枝的聚氟烷基丙烯酸酯在表面化學成分被損壞后，經過溶劑浸泡或者高溫加熱可以自修復，使膜再次具有超疏水效果。
999
0

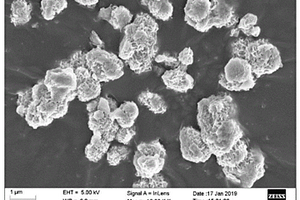

本發明公開了一種近球狀鉬酸鎳/亞酞菁復合材料及其制備方法和應用，以鉬酸鎳為主要原料，添加少量的亞酞菁，合成鉬酸鎳/亞酞菁(NiMoO4/SubPc)復合材料，以提高鉬酸鎳的贗電容性能，本發明將亞酞菁和鉬酸鎳有機的結合起來，采用掃描電子顯微鏡對材料形貌進行表征，結果表明：亞酞菁很好地包覆在球狀NiMoO4外表面，且各元素均勻地分布在鉬酸鎳材料中，循環伏安實驗和電化學阻抗實驗證實了SubPc顯著增強了NiMoO4的氧化還原信號和電荷轉移動力學特性，電容測試實驗進一步表明，復合材料較NiMoO4單一材料具有更高的循環穩定性，本發明制備過程簡單，成本低，反應條件溫和，可大面積生產，在超級電容器方面具有良好的應用前景。
1020
0
本發明公開了一種改善液壓油低溫流動性能的快速工藝方法，根據液壓泵在不同低溫環境下對液壓油的運動粘度的要求，添加劑A的添加量與液壓油溫度的相關性，采用物理添加工藝方法向液壓油添加研制的添加劑A，快速降低液壓油在低溫環境的運動粘度，改性過程的具體實施步驟如下：步驟1：液壓油中添加劑A添加量的計算；步驟2：添加劑A的添加工藝過程；步驟3：運動粘度的測定。本發明避開了在基礎油中添加降凝劑的復雜化學合成過程，而采用物理添加方法直接向液壓油成品油添加自研制添加劑，根據低溫環境溫度，提前調節液壓油的低溫運動粘度達到液壓油低溫環境粘度使用要求，適用于極低溫環境下，需要臨時調整液壓油運動粘度的車輛液壓泵系統。
1148
0

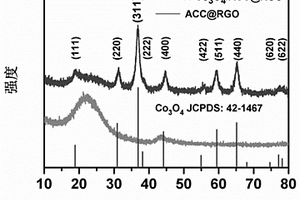

本發明公開了一種水系超級電容器的制備方法，用于解決現有方法制備的水系超級電容器工作電壓低的技術問題。技術方案是將碳布、石墨與硝酸鈉混合后逐滴加入濃硫酸、加入KMnO4、加入蒸餾水并攪拌，再將H2O2添加到混合物溶液中，最后向溶液中加入水合肼并加熱，得到還原石墨烯包覆碳布，作為超級電容器的負極。采用電化學工作站用石墨烯包覆碳布制備CO3O4NSs/ACC@RGO復合電極材料，作為超級電容器的正極。以多孔聚丙烯薄膜為隔膜，以水溶性電解質溶液為基礎，組裝成水系超級電容器。經測試，本發明制備的水系超級電容器工作電壓低由背景技術的1.4V提高到2.2V。
1389
0
本發明提供的該二維雙鈣鈦礦材料的組成式為AnMIIIMIX8；其中，A為有機胺，MIII為三價金屬元素，MI為一價金屬元素，X為鹵素；這類材料具有甲胺鉛碘鈣鈦礦及無鉛雙鈣鈦礦的一些優點。該類材料不含鉛對環境友好，具有很好的光穩定性和良好的化學穩定性，在空氣中保存很難變質。并且該類材料具有合適且可調的光吸收帶隙，更為重要的是該類材料能夠通過溶液法低溫制膜。這些優點都為該類材料在太陽能電池、光探測器、發光二極管等光電領域的應用提供了基礎。
一種Ba3Co2Fe24O41/Ba2Co2Fe12O22微波磁性材料及制備方法，按化學通式(1-x)Co2Z/xCo2Y，將BaCO3、Co3O4、Fe2O3配制后球磨，然后烘干、過篩、壓塊，經1100℃～1200℃預燒，然后粉碎后過120目篩得到復合粉體；向復合粉體中加入PVA粘合劑，造粒后過篩，壓制成型，燒結，得到Ba3Co2Fe24O41/Ba2Co2Fe12O22微波磁性材料。本發明制得的微波磁性材料中只含有Co2Y和Co2Z兩相，無其它雜相存在，并且通過電鏡測試表明結構致密，沒有明顯的氣孔，該微波磁性材料的磁導率達到10～15，反射損耗可達到-20dB～-42dB。
本發明公開了本發明提供了一種基于溶膠?凝膠法的立方焦綠石結構納米顆粒的制備方法及其應用，采用乙酸為溶劑，通過嚴格控制鉍、鉺和鈦的質量比，利用其在原子尺度的混合，達到精確控制它們化學計量配比的目的。經干燥，升溫，保溫，降溫后可獲得具有結晶性能良好的純立方焦綠石相Bi2Ti2O7：Er納米粉體。通過近紅外光源的激發(980納米)，首次獲得了在沒有其他稀土元素摻雜的情況下具有肉眼可以觀察到的上轉化的紅綠色發光，所獲得的上轉換發光有望在生物探測、光熱治療、顯示、防偽、醫療診斷等領域發揮重要的作用。
1116
0

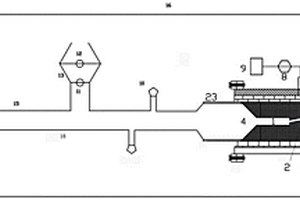

本發明屬于石油工業用化學品技術領域，涉及一種非均勻裂縫內暫堵轉向劑封堵能力評價裝置及方法。一種非均勻裂縫內暫堵轉向劑封堵能力評價裝置，包括模擬裂縫系統，模擬裂縫系統外依次設有環形橡膠筒及不銹鋼外筒；其特征在于：所述模擬裂縫系統包括依次設置的第四模擬縫及裂縫模塊；其中，第四模擬縫為喇叭口模塊，裂縫模塊包括依次設置的不同縫寬的3個模擬縫；喇叭口模塊的前端連接有進口管，末端連接至裂縫模塊；還包括泵注系統、環壓系統及監測系統。本發明通過兩套系統及兩種方法，模擬了靜態及動態封堵兩種封堵方式，能夠充分模擬暫堵劑進入裂縫及武安不充填裂縫后的全流程暫堵壓裂施工。
837
0
本發明公開了一種風沙草灘地區春玉米節本增產增效的栽培方法，核心技術是采用一次性底肥、一次性追肥和一次性化學除草技術。通過選擇適宜的玉米品種、底施農家肥、豐稷有機肥、控釋磁力肥，拔節期一次性追施金梅智能氮肥便能實現玉米增產增效之目標。本發明栽培方法，有效的解決了農民在玉米生產中存在的盲目施用化肥和大量濫用化肥現象；彌補了現有測土配方施肥技術復雜，難度大，農民難以接受，不易推廣等弊端。有效解決了風沙草灘地區春玉米節本增產增效的技術難題。采用本發明的栽培方法，可以實現玉米產量從800kg/畝提升至≥1000kg/畝。同時，除草劑的使用由2次減少至1次，除草劑的藥用量也從600g/畝減至300g/畝以下。有效地降低了春玉米生產的勞動強度，達到了節本增產增效的效果。
1099
0
本發明公開了一種用于硬質合金旋轉銼表面制備TiAlSiN涂層的方法，將硬質合金制成的旋轉銼預處理后放入電弧離子鍍膜設備中的轉架桿上，以TiAlSi合金靶作為涂層中Ti、Al、Si元素來源，通過電弧電源的電流控制靶的濺射率；采用Ti靶作為制備底層和過渡層的Ti元素來源，采用高純Ar作為主要離化氣體，采用高純N2作為反應氣體，使其離化并與Ti、Al、Si元素結合，在旋轉銼表面沉積形成TiAlSiN涂層。該TiAlSiN涂層為三層結構，即Ti/TiN/TiAlSiN，涂層總厚度為3.0微米，化學成分含量為Ti：20at.％，Al：30at.％，Si：8at.％，N：42at.％。涂層硬度42GPa，在室溫干摩擦和對副為GCr15條件下，銷盤實驗測出的TiAlSiN涂層的摩擦系數為0.65，結合力為HF1級，具有很好的結合力和耐磨損性能。
793
0
本發明涉及一種溶液法生長氯氧化釤納米晶及其方法，屬于無機三元稀土化合物納米晶材料合成領域。先按照1：(1～10)的摩爾比，將釤源和氯源前驅體分散在溶劑中，經過攪拌達到均勻混合。隨后在保護氣氛下，升溫到200攝氏度以上，通過一定的保溫時間，完成氯氧化釤納米晶的生長。隨后，經過離心分離即可獲得氯氧化釤納米晶。所生長的氯氧化釤納米晶具有完整的長方體形貌，厚度約為20納米，同時，具有很好的單分散性。本發明采用溶液法合成氯氧化釤納米晶，具有反應溫度低，操作簡單，容易控制，所制備的氯氧化釤納米晶純度高，無任何可探測到的雜質相。為進一步研究氯氧化釤納米晶的物理化學性質提供重要的物質平臺。
1076
0
本發明公開了一種基于玉米秸稈芯的非均質巖心材料及其制備方法，屬于新材料相關服務領域，具體涉及流體以及化學物質在多孔環境下的運動變化評價監測技術。本發明提供的基于玉米秸稈芯的非均質巖心材料的制備方法包括：將玉米秸稈芯用甲酸銨溶液浸漬處理，凍干；將凍干后的玉米秸稈芯橫放后端部封蠟，從側向浸潤正硅酸乙酯乙醇溶膠，水浴靜置，弱酸性條件下形成凝膠，密封水浴靜置老化；去除所述端部封蠟，去除表面凝膠，用三甲基氯硅烷溶液浸泡，高溫干燥得到所述基于玉米秸稈芯的非均質巖心材料。本發明制得的非均質巖心，利用天然的秸稈芯所特有的水運輸通道構造軸線方向環境相似而徑向方向空隙變化的特點，具有出色的天然巖心模擬效果。
中冶有色為您提供最新的陜西有色金屬化學分析技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月18日 ~ 20日
2025年07月23日 ~ 26日
2025年07月24日 ~ 26日
