湖北宜昌有色金屬無損檢測技術理論與應用

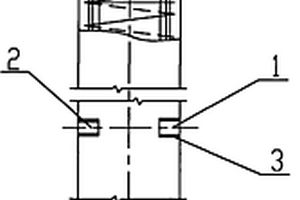

預留檢測孔的電桿 1111

 0

本實用新型所提供的一種預留檢測孔的電桿,涉及輸變電設備領域,通過將電桿基礎端的1.5～1.7米處接地孔位置的正對面開設預留檢測孔,配套實施工業內窺鏡檢測方法(觀察精度可達到0.01mm的裂縫寬度,并有放大功能),通過桿段預留檢測孔的改型和內窺鏡的檢測技術來解決電桿基礎埋深桿段內表面裂縫或缺陷檢測的技術問題,確保電桿線路的安全運行,且檢測方便,可在線安全檢測。本實用新型具有可以視頻無損檢測,操作快速方便;裂縫(缺陷)類型診斷和是否超標判斷容易;不受野外惡劣環境影響;不影響電網正常的安全運行,可在正常運行狀態下進行在線檢測的效果。

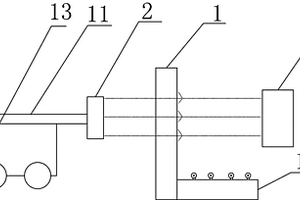

塑料管多功能檢測裝置 828

 0

一種塑料管多功能檢測裝置包括框架，及設有框架二端的發光器、接光板，框架內壁上設有多個滑輪，其中至少有二個滑輪分設在二個不同的伸縮平臺上，伸縮平臺通過氣動部件連接在框架上，伸縮平臺上設有驅動滑輪旋轉的驅動電機；所述接光板上設有多個感光器，多個感光器分別與控制器連接，控制器與報警器連接。本發明的優點是，能實現對大直徑塑料管變形率的無損檢測，及塑料管彈性定性的無損檢測。

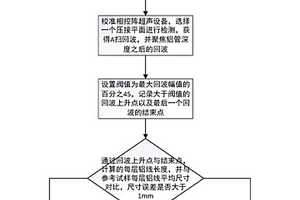

耐張線夾導線壓接的檢測方法 1033

 0

一種無損的耐張線夾導線壓接的檢測方法，包括以下步驟：將壓接質量合格的耐張線夾作為參考試樣，測量內部每層鋁線的平均尺寸，以及壓接后鋁管厚度；選擇一個壓接平面，對壓接后的耐張線夾進行檢測，獲取相控陣超聲A掃波形圖；設置閥值為最大回波幅值的a%，記錄大于閥值的回波上升點、以及最后一個回波的結束點；通過得到的回波上升點與結束點，計算每層鋁線的長度，將計算后的每層鋁線長度與參考試樣每層鋁線的平均尺寸進行對比，若尺寸允許誤差之間即為合格。本發明具有無損、簡單高效的優點，對各種型號的耐張線夾壓接質量的檢測，均可適用。

超聲波檢測儀傳感器的測試盒 1157

 0

一種超聲波檢測儀傳感器的測試盒，包括試件盒、安置在試件盒內且能與試件盒分體的試件框，在試件盒的四邊分別設有一第一定位弧槽，在試件框的四邊分別設有一第二定位弧槽，在試件盒的兩側板上分別設有一條開口，在開口內安置有一塊可從開口中抽出的底板，在試件框安置在試件盒內和底板安置在開口中時，第一定位弧槽與第二定位弧槽同軸、試件框位于底板的上方，本實用新型要解決的技術問題是提供本實用新型涉及一種超聲波檢測儀傳感器的測試盒，能解決目前使用超聲波檢測儀對混凝土立方體試件進行無損檢測時，傳感器無法快速準確定位且操作繁瑣的問題，并且能夠堅持多種不同規格的混凝土立方體。

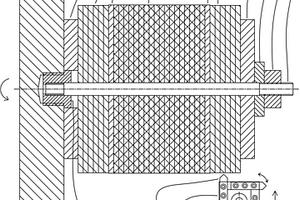

小型粘膠復合消音鋸片基體的外圓無損精車加工方法 813

 0

一種小型粘膠復合消音鋸片基體的外圓無損精車加工方法，通過墊板、圓彈簧鋼板、壓板以及端部墊塊和鎖緊螺帽將將待車外圓的小型粘膠復合消音鋸片基體定心夾緊在臥式車床的細螺紋固定可拆裝中心軸上，裝夾好后啟動臥式車床主軸轉臺做與中心軸旋緊方向相反方向的轉動，然后使車刀在片體外圓以平行于中心軸軸線的方向往返雙向運動實現外圓車削。本發明實現了小型粘膠復合消音鋸片基體的外圓精車加工的拆裝夾的操作簡易性和方便其車削過程的監視和檢測，提高心軸的同心精度穩定性和更換的簡易性，夾緊效果優異，有效減小了粘膠復合片體的車削毛刺，實現了鋸片基體的高質量無損傷外圓精加工，為粘膠復合消音鋸片基體的精加工提供了有力的技術支撐。

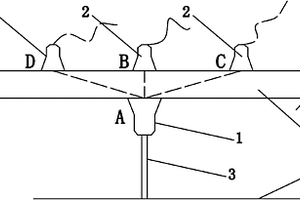

使用無損測厚儀測量樓板厚度的方法 1007

 0

一種使用無損測厚儀測量樓板厚度的方法，包括無損測厚儀，包括以下步驟：一、將無損測厚儀的發射探頭固定在樓板的下表面，以發射探頭的位置為點A；二、在樓板上表面與發射探頭大致對應的位置作三點，即點B、點C和點D；測量線段BC、線段CD和線段BD的長度，將接收探頭依次放在點B、點C和點D，由無損測厚儀顯示的數據值，分別獲得線段AB、線段AC和線段AD的長度；三．計算獲得點A至三角形BCD所在平面的距離，該距離即為樓板厚度；通過上述步驟，得到樓板的厚度值。本發明可以快速準確地測量樓板厚度，無需靠被測點周邊的墻壁定位，節省了時間，簡化了操作；僅靠較少次數的測量，即可獲得精確的樓板厚度，獲取數據非?？焖?。

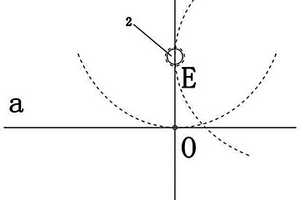

使用無損測厚儀測量樓板厚度的方法 1123

 0

一種使用無損測厚儀測量樓板厚度的方法，包括無損測厚儀，包括以下步驟：一、發射探頭固定在樓板的下表面；二、在樓板上表面作一條第一直線段；三、將接收探頭貼著第一直線段來回移動，當顯示的厚度數據為最小時，將此位置標記為第一點；四、沿第一點作垂直于第一直線段的第二直線段，將無損測厚儀的接收探頭貼著第二直線段來回移動，當無損測厚儀顯示的厚度數據為最小時，接收探頭所在的點標記為第二點，此時無損測厚儀顯示的厚度數據即為被測點的樓板厚度；通過上述步驟，快速獲得樓板的厚度。

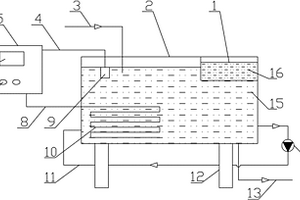

用于液化氣瓶焊縫無損探傷檢測的X光照片洗片裝置 982

 0

本實用新型涉及一種用于液化氣瓶焊縫無損探傷檢測的X光照片洗片裝置，它包括水箱，所述水箱左側內壁固定安裝有加熱盤管，所述加熱盤管通過電源線與自動電控箱相連，所述水箱的內壁上還安裝有溫度傳感器，所述溫度傳感器通過信號線與自動電控箱相連，所述水箱的頂部側壁上安裝有藥水箱，所述藥水箱的下部浸入到水箱內部的水液面以下，所述水箱的兩端側壁通過循環管相連通，所述循環管上安裝有水泵，所述水泵通過信號線與自動電控箱相連。此裝置能夠始終保持用于沖洗X光照片的藥水保持特定的溫度，而且其受熱過程穩定，無需直接對藥水進行加熱，保證了沖洗質量，而且此設備的成本較低。

螺桿泵流量檢測計的無損安裝結構 1157

 0

本實用新型提供了一種螺桿泵流量檢測計的無損安裝結構，其包括下安裝板、位于下安裝板上方且朝向下安裝板上板面彎曲的弧形彈力板，所述弧形彈力板的兩端端面均設置有卡槽，所述下安裝板上豎直設置有能在其上滑動的一對卡板、且兩卡板的上端分別卡入兩所述卡槽內；其中，所述弧形彈力板上開設有供傳感器連接的安裝孔、且安裝孔的軸心線與所述下安裝板垂直；所述下安裝板上還固定連接有對兩所述卡板進行限位的兩限位組件。本實用新型提供的安裝結構無需在泵體上預設或鉆安裝孔，通過設置在弧形彈力板上的安裝孔實現檢測計的安裝，使得其傳感器通過外設的安裝孔實現與泵體的接觸，避免對泵體造成結構影響。

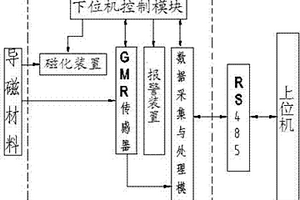

導磁材料無損實時檢測方法和系統 979

 0

本發明公開一種導磁材料無損實時檢測方法和系統，該方法通過巨磁阻傳感器采集被磁化后導磁材料的信號，將采集到的信號與現有技術中導磁材料無缺陷狀態下的正常值以及內部出現缺陷時磁阻變化的典型值進行比對，來判斷導磁材料當前位置內部磁場的流動及缺陷處的磁場擴散狀態。該方法采用的系統包括N組GMR傳感器芯片組、下位機控制模塊、磁化裝置、報警裝置、數據采集與處理模塊和上位機。其中磁化裝置實現對導磁材料的磁化和退磁，傳感器芯片組用于感應導磁材料的磁阻變化，數據采集與處理模塊對傳感器芯片組采集到的模擬信號進行處理后與典型值和理想值進行比對。該方法檢測成本低，能夠對奇異件進行有效檢測，且不會對人體構成威脅。

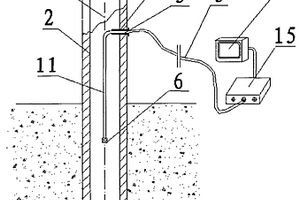

電桿地下基礎埋深段內表面裂紋缺陷無損檢測裝置 756

 0

本實用新型提供了一種鋼筋混凝土電桿地下基礎埋深段內表面裂紋缺陷的無損檢測裝置,它由支撐套筒和內窺鏡系統組成。內窺鏡系統由內窺鏡探頭、信號線、柔性軟管、外部控制器、視頻監視器、連接器和計算機組成,內窺鏡探頭由物鏡、光源和CCD攝像頭組成,柔性軟管通過連接器與外部電源和計算機相連。本實用新型的檢測裝置在現場檢測時操作方便,無需對電桿進行拆卸,適用于架空送電線路工程中各類型電桿的安全運行檢修。

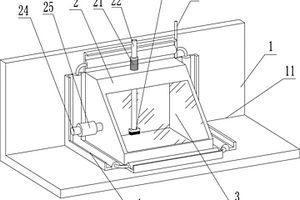

船體角焊縫密封性無損檢測裝置 1081

 0

本實用新型公開了一種船體角焊縫密封性無損檢測裝置，包括鋼板和夾角處的焊縫，焊縫處設置有中空的檢測倉，檢測倉后側面和底面開口，與鋼板表面接觸配合；檢測倉前側表面為透明斜面結構的視窗；檢測倉頂部開設有圓形孔洞，孔洞邊緣連接有中空的伸縮節，伸縮節內穿有滴管，滴管上端設置有閥門，下端連接有刷頭；檢測倉側表面開設有氣孔，氣孔內設置有氣管，氣管一端伸入檢測倉內部，另一端與氣泵連接；檢測倉與鋼板的接觸部位設置有密封裝置，密封裝置包括密封墊、壓緊裝置和自檢機構。該裝置解決了現有技術需要將檢測工裝焊接在待檢測的鋼板表面，費時費力、損壞板材的問題，具有無需焊接且密封效果好、安裝拆卸方便，不會損壞板材表面的特點。

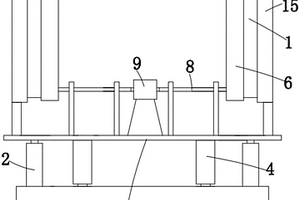

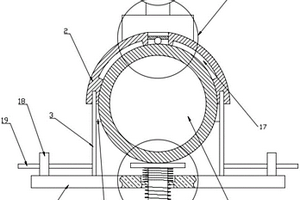

壓力管道無損檢測的支撐裝置 1167

 0

本實用新型公開了一種壓力管道無損檢測的支撐裝置，包括支撐底座，所述支撐底座的上方設有安裝板，所述安裝板的底部和支撐底座的頂部之間固定連接有升降導向機構，升降導向機構用于驅動安裝板上下移動，安裝板的頂部兩側均固定連接有固定塊，固定塊的頂部轉動安裝有安裝環，安裝環上固定套設有旋轉驅動機構，安裝板的頂部固定安裝有雙軸驅動電機。本實用新型通過驅動弧形壓板下移的方式，能夠將不同規格的壓力管道固定在安裝環內，提高適用范圍，便于根據檢測需要對壓力管道的支撐高度進行調節，方便不同身高的人員操作，提高使用靈活性，且便于在檢測時對壓力管道進行自動翻轉調節，省時省力，方便人員操作。

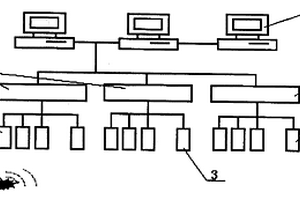

基于爆破源的大壩無損檢測系統 817

 0

本發明公開了一種基于爆破源的大壩無損檢測系統,由爆破源、接收系統、數據記錄系統和數據分析處理系統組成,接收系統是由鋪設在大壩內的差動電阻式傳感器組、振弦式傳感器組和鋪設在大壩表面的拾震器組構成,爆破源的幾何位置選取在大壩的幾何中心點或幾何中心線上。本發明由于采用設計已知當量的爆破,通過表面和壩體內部安裝埋設的傳感器來接收彈性波的聲學參數,經計算機對這些聲學參數及波形變化進行分析,對壩體缺陷及缺陷范圍進行確定,實現對大壩進行全面的動態監測。

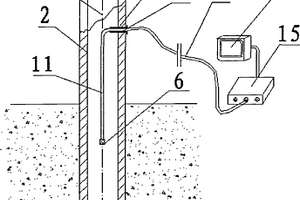

電桿地下基礎埋深段內表面裂紋缺陷無損檢測裝置和方法 1075

 0

本發明提供了一種鋼筋混凝土電桿地下基礎埋深段內表面裂紋缺陷的無損檢測裝置,它由支撐套筒和內窺鏡系統組成。本發明還提供了一種鋼筋混凝土電桿地下基礎埋深段內表面裂紋缺陷的無損檢測方法,它利用支撐套筒將柔軟可彎曲的電子視頻工業內窺鏡通過電桿的排水孔伸進電桿內部,并定位于電桿軸線位置,內窺鏡探頭通過外部控制實現上下方向和旋轉方向運動,并將采集到的電桿內表面圖像傳輸到外部視頻監視器上,供檢測人員觀察和判斷裂紋缺陷狀態。本發明現場檢測操作方便,無需對電桿進行拆卸,適用于架空送電線路工程中各類型電桿的安全運行檢修。

桿管缺陷無損檢測機器人裝置 807

 0

一種桿管缺陷無損檢測機器人裝置，它包括爬升系統、軌道系統和檢測系統；爬升系統通過輪胎和電機驅動在桿管件表面進行輪式行進；直徑調節裝置控制支撐架帶動輪胎裝置軸向移動，夾緊桿管件；數個爬升系統拼接成六方體結構，軌道系統設置在六方體結構頂部；檢測系統包括超聲波檢測儀、無損探傷介質注入裝置和探傷設備支架，檢測系統與軌道系統上表面連接，繞軌道系統做圓周運動，對桿管表面缺陷進行無損檢測。該裝置采用輪胎式設計進行爬升，集合了直徑調節和油污去除功能，采用導軌式的檢測設備運動方式，解決了現有技術效率低，易打滑，只能定點檢測，容易錯檢漏檢的問題，具有效率高，可去除油污，可以全方位不間斷檢測，檢測準確的特點。

水下大型管道內壁無損檢測裝置及方法 1058

 0

本發明提供了一種水下大型管道內壁無損檢測裝置及方法，它包括用于對整個裝置進行承載的主體軀干；所述主體軀干上安裝有用于將其支撐在管道內壁，并配合主體軀干實現管道內部行走的支撐固定支腿；所述主體軀干上安裝有實現管道內壁檢測的無損檢測托架裝置；所述主體軀干上搭載有用于驅動整個檢測裝置實現水下下沉、上浮、前進、后退、轉向及平衡功能的多個動力風扇；所述主體軀干和支撐固定支腿與用于控制其動作的液壓控制系統相連；所述主體軀干上搭載有用于提供管道內壁目視檢查圖像和視頻的目視攝像頭。用于解決水下大型管道內壁無損檢測難、檢測裝置靈活性差的問題，提升管道內壁目視、超聲無損檢測效率。
