廣東梅州有色金屬選礦技術理論與應用

選礦系統 832

 0

本實用新型公開了一種選礦系統，包括：懸浮多層物理初選機和懸浮震動帶式精選機，懸浮多層物理初選機，包括：初選機機架，給礦裝置、多層懸浮式引力板、洗礦收礦動力裝置、洗礦收礦運水系統、收礦排廢裝置及整機電控系統，懸浮震動帶式精選機包括：精選機機架，安裝在所述精選機機架上的給礦均分器、洗滌用水均分器、收礦槽、洗滌水/礦泥匯聚槽、帶皮帶的礦漿分選平臺、驅動所述礦漿分選平臺的皮帶傳動的皮帶動力裝置。本實用新型解決了單層搖床床面占地面積大的問題，解決了傳統搖床平衡調節難度及能耗高的缺陷，解決了傳統選礦設備對選礦細度的局限性，提高了回收率，以及生產效率。

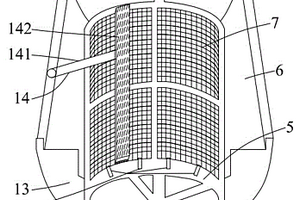

新型選礦用礦漿篩分裝置 1157

 0

本實用新型涉及選礦廠選礦作業的技術領域，更具體地，涉及一種新型選礦用礦漿篩分裝置。一種新型選礦用礦漿篩分裝置，進漿管的一端伸入到滾筒內，進漿管固接在機架上，U型接漿槽固接在滾筒下部的機架上，U型接漿槽的最低處接通出漿管；所述的滾筒上固定有篩網，所述的進漿管的出口連接布漿管，布漿管的端部設有出漿口，布漿管的管壁上設有多個布漿孔。本實用新型的清洗機構可以在滾筒轉動的過程中對篩網表面進行清洗，不會導致篩網堵塞，本裝置結構簡單、節約時間、勞動強度低、生產效率高。設置的多個布漿孔可提高篩漿效率，且能有效減少從出漿口的流出量，使得篩網不容易破爛損壞，有效降低了整個裝置篩網的更換頻率。

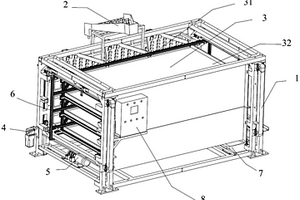

懸浮多層物理選礦機洗礦收礦動力裝置 1035

 0

本實用新型公開了一種懸浮多層物理選礦機洗礦收礦動力裝置，洗礦收礦動力裝置包括：洗礦收礦傳動裝置、選礦剪切動力裝置，洗礦收礦傳動裝置設置在機架上位于引力板縱向側一端，與洗礦收礦運水系統驅動連接，控制洗礦收礦運水系統的沖洗水流橫向移動；選礦剪切動力裝置固定在機架上，并與引力板縱向側一端驅動連接，用以驅動各層引力板作縱向往復運動，為各層引力板上的微粒礦物質形成相對剪切力提供動力。本實用新型解決了單層搖床床面占地面積大的問題，解決了傳統搖床平衡調節難度及能耗高的缺陷，且本實用新型此種礦物分選回收方式從根本上解決了傳統選礦設備對選礦細度的局限性，提高了回收率，以及生產效率。

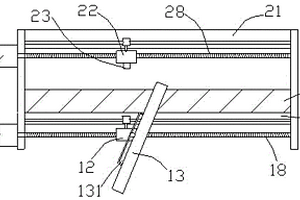

全自動選礦搖床 1023

 0

本實用新型涉及選礦機械設備的技術領域，公開了一種全自動選礦搖床。所述選礦搖床包括床體、機架、傳動機構，導軌、滑塊、絲桿、導流件、步進電機、礦物品位在線檢測器、控制器等。本實用新型的選礦搖床通過在床體下表面設置導軌，導流件可沿導軌滑動，通過步進電機、礦物品位在線檢測器和控制器等部件，便于根據礦漿性質以及實際礦漿分選情況的變化來實現自動調節導流件的位置，精確地將不同品位礦物導流入不同的接礦槽中，提高礦物的分選效果和回收率。

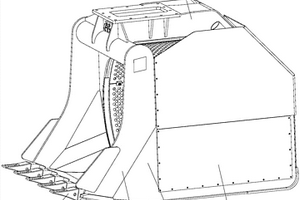

濕式選礦斗 958

 0

本實用新型公開了一種濕式選礦斗；屬于選礦設備技術領域；其技術要點包括底座，底座沿長度方向間隔設有支撐架和驅動安裝板，在遠離驅動安裝板一側的底座上沿底座長度方向設有破碎耙齒；在支撐架和驅動安裝板之間設有密封板，所述底座靠近破碎耙齒一端近端部朝上傾斜，所述密封板、底座和驅動安裝板配合形成儲水槽，在儲水槽內設有抽水泵，所述抽水泵出水口通過管路與外部導通連接；在驅動安裝板上設有旋轉驅動機構，在支撐架與旋轉驅動機構之間設有過濾架，所述過濾架與旋轉驅動機構驅動部連接；所述過濾架下端位于儲水槽內；本實用新型旨在提供一種使用方便、效果良好的濕式選礦斗；用于篩選礦石。

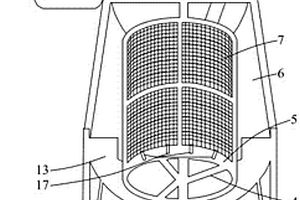

選礦用礦漿篩分裝置 1009

 0

本實用新型涉及選礦廠選礦作業的技術領域，更具體地，涉及一種選礦用礦漿篩分裝置。一種選礦用礦漿篩分裝置，主軸的兩端分別穿過帶有軸承的軸承座，軸承座固接在機架兩端中心線上，滾筒的兩端內部分別通過連接桿固接在主軸上，主軸連接驅動機構；進漿管的一端伸入到滾筒內，進漿管固接在機架上，U型接漿槽固接在滾筒下部的機架上，U型接漿槽的最低處接通出漿管；滾筒端部的圓周處設有滾筒凹槽，篩網插入滾筒凹槽內，滾筒端部圓周上還設有卡接機構，卡接機構穿過篩網與滾筒卡接。本實用新型結構簡單、節約時間、勞動強度低、生產效率高；通過卡接機構可把篩網穩定的固定在滾筒上，篩網的安裝拆卸方便。

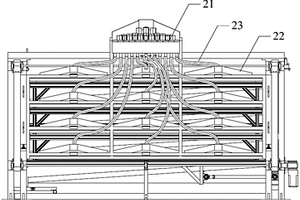

懸浮多層物理選礦機給礦裝置 956

 0

本實用新型公開了一種懸浮多層物理選礦機給礦裝置，包括：固定在機架上的多層均分器，多層均分器包括：位于頂層的給礦源頭均分器、位于頂層之下的若干層礦漿均分器，以及連接在給礦源頭均分器和礦漿均分器之間用于傳輸礦漿的若干給礦運水管路，每一層的若干礦漿均分器對應連接在各層引力板的給礦端，用以將待分選礦漿均分到各層引力板。本實用新型采用多層均分器，將待分選礦漿均分到各層引力板，此種礦物分選回收方式從根本上解決了傳統選礦設備對選礦細度的局限性，提高了回收率，以及生產效率。

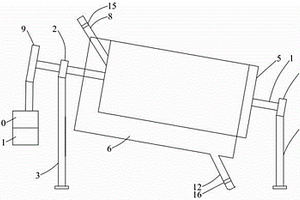

自動選礦用礦漿篩分裝置 917

 0

本實用新型涉及選礦廠選礦作業的技術領域，更具體地，涉及一種自動選礦用礦漿篩分裝置。一種自動選礦用礦漿篩分裝置，進漿管的一端伸入到滾筒內，進漿管固接在機架上，U型接漿槽固接在滾筒下部的機架上，U型接漿槽的最低處接通出漿管；滾筒上固定有篩網，滾筒外還設有清洗機構；自動選礦用礦漿篩分裝置還包括控制電路板，所述的進漿管內設有第一電磁閥，出漿管內設有第二電磁閥，控制電路板分別與第一電磁閥、第二電磁閥、驅動機構電連接。本實用新型的清洗機構在滾筒轉動的過程中對篩網表面進行清洗，不會導致篩網堵塞，保證了篩分效果。本裝置結構簡單、節約時間、勞動強度低、生產效率高。本裝置自動化程度高，十分方便，進一步提高篩分的效率。

多功能選礦用礦漿篩分裝置 975

 0

本實用新型涉及選礦廠選礦作業的技術領域，更具體地，涉及一種多功能選礦用礦漿篩分裝置。一種多功能選礦用礦漿篩分裝置，進漿管的一端伸入到滾筒內，進漿管固接在機架上，U型接漿槽固接在滾筒下部的機架上，U型接漿槽的最低處接通出漿管；滾筒端部的圓周處設有滾筒凹槽，篩網插入滾筒凹槽內，滾筒端部圓周上還設有卡接機構，卡接機構穿過篩網與滾筒卡接；滾筒外還設有清洗機構。本實用新型的清洗機構可以在滾筒轉動的過程中對篩網表面進行清洗，不會導致篩網堵塞，保證篩分效果。本裝置結構簡單、節約時間、勞動強度低、生產效率高。通過卡接機構可把篩網穩定的固定在滾筒上，篩網的安裝拆卸方便。
