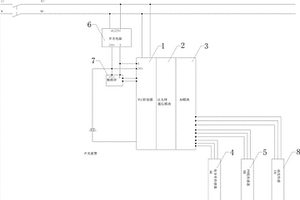

本實用新型公開了一種表處理廢水綜合檢測系統,其特征在于:該系統包括PLC控制器、以太網通信模塊、AD模塊、ORP傳感器、pH傳感器、開關電源、觸摸屏以及濁度傳感器;該系統由外接二相線的接線端子經過QF1斷路器分別并入開關電源、PLC控制器;ORP傳感器、pH傳感器、濁度傳感器與AD模塊連接,AD模塊與PLC控制器連接,PLC控制器連接與觸摸屏和以太網通信模塊。本實用新型表處理廢水綜合檢測系統能做到實時在線檢測廢水中所含重金屬、酸堿性、濁度的情況。通過英特網絡方式可以讓總監控室實時在線檢測到。自動存儲數據,可以實現遠程監控廢水排放變化,可廣泛應用于企業廢水排放監控、相關管理部門的遠程監控。具有設計合理,結構穩固。
本實用新型提供一種廢水處理過濾裝置,屬于廢水處理設備技術領域。本實用新型包括凈化池和過濾裝置,過濾裝置設置在凈化池內部,過濾裝置包括供水管道、濾網以及動力機構,供水管道側面開設有復數個出水口,供水管道外側套設有濾網,濾網呈圓筒狀,濾網兩側通過支架與供水管道相連接,支架與供水管道連接處設置有軸承,濾網內部設置有清潔刷,清潔刷貼附在濾網內壁上,清潔刷通過固定桿與供水管道固定連接,動力機構套設在供水管道一端,動力機構通過連接件與支架相連接,本實用新型有效提高了廢水過濾的工作質量,提高了廢水過濾的工作效率,降低了作業人員的勞動強度,且裝置結構簡單,操作簡便。

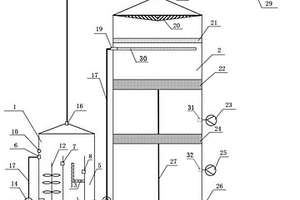

本實用新型公開了一種高氨氮廢水用氨吹脫裝置,包括預處理塔(1)和吹脫塔(2);所述的預處理塔(1)從按水流方向依次設置第一進水口(6)、pH調節池(3)、過濾池(4)和中間池(5);所述吹脫塔(2)塔體從上至下依次設置排氣口(16)、旋流板(20)、篩網(21)、第二進水口(19)、第一填料層(22)和第二填料層(24),塔底設有第四出水口(26)。本實用新型利用氨氮吹脫法將廢水與氣體接觸,將氨氮從液相轉移到氣相中脫除。該方法適宜用于高濃度氨氮廢水的處理,吹脫時使水作為不連續相與空氣接觸,去除氨氮率高,工藝流程簡單,處理效果穩定;同時通過對高氨氮廢水預處理,使吹脫效果進一步提高,并減少了二次污染。
本實用新型公開了一種大水磨用廢水處理裝置,屬于廢水處理技術領域。一種大水磨用廢水處理裝置,包括底座、第一箱體、第二箱體,所述第一箱體上端遠離第二箱體的一端設有收集箱,所述第一箱體內部上端遠離收集箱的一側通過轉軸轉動連接有過濾板,所述第一箱體后側固定連接有第一電機,所述第一電機的輸出端固定連接有轉動軸,所述轉動軸遠離第一電機的一端固定連接有軸承,所述軸承上固定連接有伸縮桿,本實用新型通過第一電機、軸承、伸縮桿的設置,在轉動時可以使過濾板快速上下移動,進而達到震動的效果,使過濾板上的固體廢渣進入到收集箱內,同時還設置了活性炭板,可以對廢水內的細小廢物進行充分吸附,提高了對污水的凈化效果。
本實用新型公開了一種高濃廢水水下焚燒蒸發濃縮裝置,包括功能槽、燃燒管、排泥管和補水管,功能槽的頂部設有排氣口,排泥管設于功能槽的下部,補水管設于功能槽的上部并用于向功能槽內補充水源,燃燒管管體的上端管口置于功能槽外,燃燒管管體的下端置于功能槽內,燃燒管管體的上端管口設有氣體入口、廢水入口、點火器和用于將火焰向燃燒管管體的下端方向噴射的燃燒器,廢水入口的內端安裝有霧化噴嘴。本實用新型采用水下焚燒的方式,將廢水輸送到燃燒管管體內的同時把液體直接噴射在燃燒管管體內高溫焚燒,具有幾乎100%的熱效率,熱利用率顯著提高;同時,向大氣釋放99.95%組分為水蒸氣的無污染氣體,利于環保。
本實用新型涉及一種鋰電池生產設備,具體公開了一種鋰電池鎳鈷錳三元前驅體廢水處理系統,包括預處理單元,氨水回收單元和硫酸鈉晶體回收單元。本實用新型的優點是:1)解決三元前驅體污水處理系統操作彈性小,處理效率低,處理效果差,設備使用壽命短的問題;并且將廢液處理產生的淡水和氨水回收,副產品無水硫酸鈉外銷,實現廢水全組分回收利用;生產連續穩定性強,降低了處理廢液的成本,保障了生產的連續穩定運行。2)本實用新型提供的三元前驅體廢水處理系統中氨水回收單元和硫酸鈉晶體回收單元的設置方式大大提高了廢水處理裝置的整體操作彈性,從而提高廢水處理效率,整個系統能夠連續高效地實施生產。

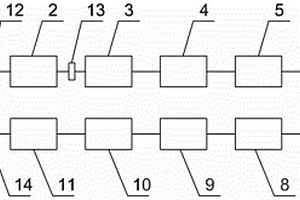

本實用新型公開了一種實驗室廢水處理機,解決了現有技術中的廢水處理裝置中沒有更適用于實驗室廢水,并對其進行標準化處理的裝置的技術問題。它包括集水槽(1)、微電解裝置(2)、過濾裝置一(3)、曝氣裝置(4)、pH調節裝置(5)、絮凝裝置(6)、重金屬捕捉裝置(7)、沉淀槽(8)、過濾裝置二(9)、氧化裝置(10)和COD降解裝置(11)。本實用新型通過一系列的工藝裝飾,對成分復雜的實驗室廢水進行針對化處理,能夠高效處理廢水中可能出現的金屬離子、酸、有機溶劑等物質,使最終通過廢水處理機的實驗廢水能夠達到廢水綜合排放標準【GB8978?1996】中的三級標準相關排放限值要求,可將其排放至市政廢水管網,通過后續的處理工藝。
本發明公開了一種實驗室廢水一體化處理裝置,它包括PLC控制系統和連接管路,還包括:廢水收集裝置,設置于連接管路的一端側;調節池,設置于連接管路在背離廢水收集裝置的另一側;原電池還原室,與調節池連通;沉淀池,與原電池反應室連通;氧化室,與沉淀池連通,其外部連接有臭氧發生器;生化反應室,與氧化室連通;纖維過濾器,與生化反應室連通;排水管,與纖維過濾器連通;第一增壓泵,設置于廢水收集裝置和調節池之間;第二加壓泵,設置于生化反應室和纖維過濾器之間;PLC控制系統與上述結構均控制連接。本發明的有益效果是,結構簡單,工藝先進,流程短,次生污染小,處理效率高;自動化程度較高,可實現二次回流處理,節約了人力物力成本。

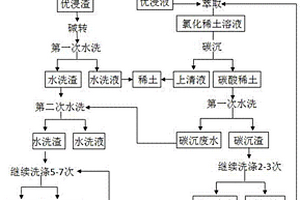

本發明公開了氟碳鈰礦冶煉分離中稀土回收與碳沉廢水回收利用工藝,包括:焙燒氟碳鈰礦后用鹽酸優浸得優浸渣和優浸液;優浸渣堿轉后進行水洗得第一水洗渣和第一水洗液;第一水洗渣再洗滌多次得水洗渣和水洗液;水洗渣用鹽酸優溶得優溶液和鈰富集物;合并優溶液與優浸液得稀土溶液;稀土溶液經萃取、碳沉得碳沉上清液和碳沉渣;合并堿轉渣的第一水洗液和碳沉上清液回收氟化稀土;碳沉渣洗滌多次得碳沉廢水和碳酸稀土;用碳沉廢水依次洗滌第一水洗渣;煅燒碳酸稀土得稀土氧化物。該工藝通過碳沉上清液與第一水洗液反應回收稀土離子,實現稀土資源的充分利用;碳沉廢水用于洗滌堿轉渣,減少廢水的排放量,有利于環境保護,節約資源和能源。
本實用新型公開了一體化醫療廢水處理器,包括橫向設置的罐體和設于罐體外部的PLC控制器,罐體內部從左至右依次設有廢水收集池、生物反應池、絮凝沉淀池、MBR膜池、消毒池、達標廢水暫存池,相鄰處理池間均通過計量泵完成廢水的輸送,生物反應池、絮凝沉淀池、MBR膜池、消毒池上還連通設有加藥箱,加藥箱下端出口處均設有電磁流量閥,本實用新型在每個反應池上均設有加藥箱和電磁流量閥,通過PLC控制器編程控制單位時間內的加藥量,可最大程度實現廢水處理的自動化和精確化,設置有生物反應池、消毒池和紫外線殺菌裝置,多重殺菌消毒,完善消毒處理,設有絮凝沉淀池、MBR膜池高效過濾沉淀物。
本實用新型公開了一種臺式鉆機廢水過濾裝置包括鉆機作業區和廢水過濾區;鉆機作業區包括設置于作業箱內的臺式鉆機,作業箱的一側安裝有用于排出作業廢水的集水管;廢水過濾區包括設置有頂蓋的過濾箱體,過濾箱體內分別設置有過濾網、活性炭層、海綿層和弱堿性球層;過濾箱體一端的底部安裝有用于排出過濾后的廢水的排水管;作業箱通過集水管與過濾箱體的另一端連通。本實用新型鉆機作業區作業所產生的廢水通過集水管的收集流經廢水過濾區,通過廢水過濾區內設置的過濾網、活性炭層、海綿層和弱堿性球層分別對作業區所產生的廢水進行處理和過濾;通過打開頂蓋能夠分別過濾網、活性炭層、海綿層和弱堿性球層進行清洗和材料的補充。

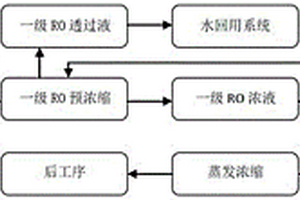

本發明涉及廢水處理技術領域,具體涉及一種反滲透膜濃縮硝酸銨廢水的濃縮裝置及濃縮方法,包括依次連通的低壓泵、一級低壓反滲透膜組、高壓泵、二級高壓濃水反滲透膜組和蒸發濃縮裝置;所述二級高壓濃水反滲透膜組上設有回流管,所述回流管分別與一級低壓反滲透膜組、二級高壓濃水反滲透膜組連通;所述濃縮裝置還包括水回收裝置和控制單元,所述水回收裝置與一級低壓反滲透膜組連通,所述控制單元分別與低壓泵、高壓泵管道上閥門連接。本發明投資少,操作簡單,全部自動控制,改善了生產勞動環境,解決現有技術中處理高濃度硝酸銨廢水的濃縮效果不好,過濾精度低等問題,同時將廢水中硝酸銨提取出來增加經濟效益,節約水資源,無排廢。
本發明涉及一種用于沼氣廢水脫硫的回收再利用裝置及其使用方法,該用于沼氣廢水脫硫的回收再利用裝置包括除雜箱,除雜箱的底部固定有反應箱,反應箱與除雜箱內部相通,所述反應箱的兩側均固定有脫硫箱,脫硫箱的頂部固定有堿調箱;所述除雜箱的頂部開設有進料槽,除雜箱的內部設有第一過濾板,第一過濾板的底部固定有第二過濾板;解決了現有技術中,對于廢水中的雜質顆粒去除不到位,導致后續廢水處理成本大,同時現有的設備在對雜質進行過濾時,由于過濾網孔內堵塞有雜質,導致過濾效果不佳;且現有的專利中由于廢水與反應液的接觸面積較小,導致脫硫效率低下等問題。
本實用新型公開了一種實驗室用廢水收集排放裝置,屬于廢水收集技術領域,包括收集箱,所述收集箱的上表面固定連接有倒水池,收集箱的右側面固定連接有冷卻箱,收集箱的內頂壁固定連接有過濾箱,過濾箱的內壁固定連接有過濾網和活性炭層,所述活性炭層位于過濾網的下方,所述收集箱的內壁固定連接有隔板,所述隔板的底面固定連接有第一導管,通過在倒水池的內壁設置濾筒,濾筒可以將大型的雜質顆粒進行過濾,避免流進收集箱的內部,通過在收集箱的內部設置過濾箱,過濾箱內部的過濾網和活性炭層可以依次的對廢水進行深度過濾和除味,避免使收集箱的內部充滿難聞的異味,通過在存水箱的內底壁設置制熱器,制熱器可以將存水箱內的廢水進行蒸餾處理。

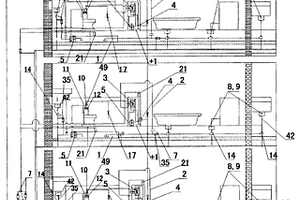

本發明提供一種樓內、樓外清潔廢水整體循環系統。由地間儲水箱、地面儲水箱、上、下分水滑閥、斜集水斗、電機潛水泵、套管管路、過濾排渣對接消毒箱、溢流閥與開關電路和由上、下分水滑閥、過濾排渣對接消毒箱、儲水箱、電機水泵、循環管路和遙控開關電路組成這樓內、外清潔廢水整體循環系統。其改進:1增加上、下分水滑閥,源頭將清潔廢水與污水分流。2增加過濾排渣對接消毒箱,確保清潔廢水質量。3增加斜集水斗使清潔廢水匯集到循環管路中。4地面、地間儲水箱與樓外儲水箱使清潔廢水首先在戶內存儲使用。多余的水經溢流閥流入樓外調節,融成整體循環系統。免去現中水循環龐大系統。該裝置制造價格便宜,改造安裝方便、可靠。融入日常生活達到長期節水、減排目的。單獨水箱和全樓循環系統適用新、舊樓房建設與改造,工廠、醫院、賓館、公共洗手間和獨家各戶使用。

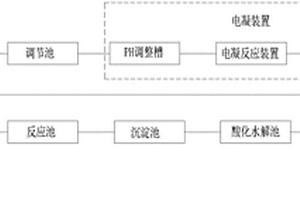

本發明涉及一種用于電鍍廢水金屬回收工藝的電絮凝系統,包括:調節池、電凝裝置、曝氣池、反應池、沉淀池、酸化水解池、曝氣生物濾塔和過濾吸附裝置;所述電凝裝置包括PH調整槽、電凝反應裝置和緩沖池;所述調節池通過管道與PH調整槽相連;所述PH調整槽、電凝反應裝置和緩沖池通過管道依次連接;所述曝氣池、反應池、沉淀池、酸化水解池、曝氣生物濾塔和過濾吸附裝置通過管道依次連接;電鍍廢水、前處理廢水和破氰后混排廢水排入所述調節池;本發明將不溶性有機物水解為溶解性物質,將大分子、難于生物降解的物質轉化為易于生物降解的物質。提高了還原性有機物的可生化性,同時使COD進一步降低。

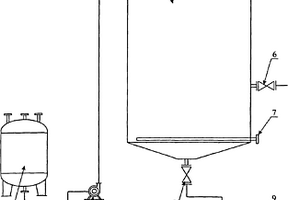

本實用新型公開了一種從胡椒醛廢水中回收胡椒酸的回收裝置,主要由輸送管連接的廢水槽、廢液反應罐和離心機構成,廢水槽和廢液反應罐之間設有將廢水槽中的廢水泵送入廢液反應罐中的輸送泵。廢液反應罐上端分別設有廢液注入口和酸液注入口,廢液注入口由輸送管與輸送泵相連接;中部設有上層清液排出口,底端設有下層懸濁液排出口,下層懸濁液排出口由輸送管與離心機的入料口相連通。下部側壁上還設有壓縮空氣注入口。本實用新型對胡椒醛加工產生的廢水進行回收利用,不僅利用廢水提純加工胡椒酸產品,增加了產品的附加產值,合理地利用了資源,同時降低了廢水處理成本,減少了污染排放。
一種環保廁所尿液高氨氮廢水梯級資源化及達標排放方法目的是針對高氨氮廢水中氮磷鎂離子濃度不平衡問題,通過構建單室電解體系,犧牲鎂陽極,以陰極產氫的方式打破電解平衡,促進溶液pH升高,并且產生的氫氣帶動氨揮發,實現高氨氮廢水以氨回收為主的資源回收方式;同時電解鎂可以提供鎂源形成磷酸銨鎂緩釋性肥料,從而提供一種用于高氨氮廢水氮資源回收為主,磷酸氨鎂緩釋性肥料為輔,并伴隨氫能產生的梯級資源化方法。
本實用新型公開了水處理廢水回收利用裝置,屬于水處理技術領域,其技術方案要點包括裝置本體,裝置本體前側的頂部固定連通有第一進水管,所述裝置本體后側的底部固定連通有第一排水管,所述裝置本體的右側設置有觀察窗,所述觀察窗為透明材料制成,所述裝置本體頂部的前側活動連接有蓋板,所述裝置本體的頂部固定連接有固定塊,所述固定塊的頂部固定連接有固定機構,所述蓋板的頂部的后側固定連接有連接機構,解決現有的市場上的部分廢水回收利用裝置在長時間的使用后,其內部的格柵會被廢水中的雜質堵塞,影響對廢水的過濾效果,且廢水與藥劑不能夠很好的充分融合,從而影響廢水處理效果的問題。

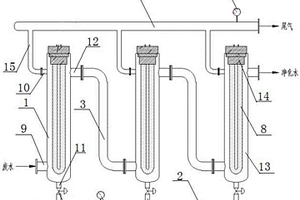

本實用新型公開了一種連續式硒代蛋氨酸廢水光催化處理裝置,包括若干個管式光催化反應單元豎直并排設置,且通過廢水連接管依次首尾相連形成多級反應器,所述空氣進氣總管通過進氣連接管分別與各管式光催化反應單元的空氣進口連通,所述管式光催化反應單元的尾氣出口均通過排氣連接管與尾氣回收總管連通,所述進氣連接管上均設有進氣調節閥。與現有技術相比,本裝置解決了傳統廢水處理方法無法處理硒代蛋氨酸生產過程中產生的高濃度含硒惡臭廢水的問題,空氣進口和尾氣出口采用并聯方式分別連接于空氣進氣總管和尾氣回收總管,用于提供裝置所需的氧氣,進而利用光激發氧化將O2與光輻射相結合,達到高效處理廢水的目的。

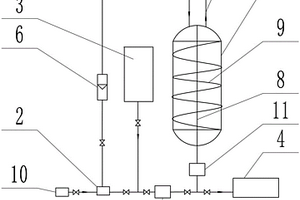

本實用新型提供了一種臭氧氧化處理抗生素廢水裝置,它包括反應罐和氣液混合泵、廢水儲罐、活性炭吸附裝置和臭氧發生器,所述氣液混合泵的進液口連通所述廢水儲罐的出液口,所述氣液混合泵的進液口連通所述臭氧發生器的出氣口,所述氣液混合泵的出口連通所述反應罐的進液口,所述反應罐的出液口連通所述氣液混合泵的進液口和所述活性炭吸附裝置的進液口。該臭氧氧化處理抗生素廢水裝置可以有效提高廢水處理效率。

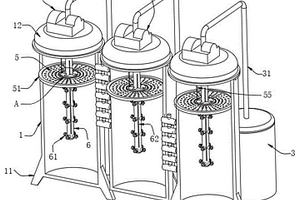

本實用新型屬于廢水處理技術領域,尤其為基于廢液循環利用的環保型稀土廢水處理系統,包括三個并排等距設置的廢水中和罐以及與所述廢水中和罐一一對應通過注入管相互連通的調和罐,相鄰的兩個所述廢水中和罐之間通過若干個豎直等距分布的溢流管相互連通,所述投放管的外部滑動連接有用于篩濾的壓濾板;通過投放噴管均勻的噴射在廢水中和罐的內部,提高后續的混合效率,壓濾板向下移動至第一個溢流管與第二個溢流管之間,第二個廢水中和罐通過調和罐將氯化鋇溶液通過注入管根據單次溢流比例投放等比例的液體進入廢水中和罐的內部,第二個廢水中和罐進行一次沉降,進而次形成循環,從而有效的提高廢水處理效率。

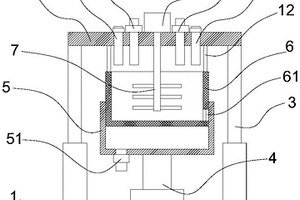

本實用新型公開了一種結構簡單,便于操作,便于廢水中稀土回收利用的稀土廢水中的稀土回收裝置。該稀土廢水中的稀土回收裝置包括底座;所述底座上方設置有回收池;所述回收池與之間設置有豎向伸縮裝置;所述回收池內設置有與內腔匹配的過濾筒;所述回收池底部設置有排液管;所述過濾筒的一側設置有可開閉的出料口;所述過濾筒上方設置有頂板;所述過濾筒通過吊桿連接在頂板的下方;所述頂板與底座之間設置有支撐裝置;所述頂板上設置有第一入液管、第二入液管、第三入液管以及廢液入管;所述過濾筒內設置有攪拌裝置。采用該稀土廢水中的稀土回收裝置能夠簡化稀土回收的操作,提高回收效率,降低廢水稀土回收成本。

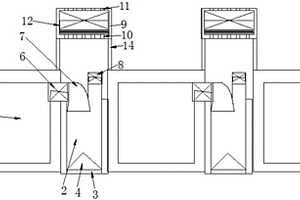

本實用新型公開一種QPQ生產線用廢水蒸發裝置,多臺加熱爐間隔設置,相鄰加熱爐之間設有蒸發水槽,蒸發水槽底部和槽底可拆卸連接,槽底上設有分隔塊,蒸發水槽上部設有廢水添加管道,加熱爐上設有第一鼓風機,第一鼓風機和導流罩連接,導流罩的一端延伸至蒸發水槽內部,蒸發水槽上設有第二鼓風機,加熱爐和蒸發水槽之間設有空氣凈化部件,空氣凈化部件包括空氣凈化桶,空氣凈化桶的兩端分別設有進風孔和出風孔,空氣凈化桶內設有渦輪風機和空氣凈化層。本實用新型利用加熱爐爐殼余熱并采用第一鼓風機將加熱爐上部的熱空氣導流至蒸發水槽內進行蒸發廢水,將廢水變為固體廢棄物,同時對空氣凈化凈化處理,即達到廢水零排放的效果。
本實用新型公開了一種具有智能散熱功能的廢水處理設備,涉及廢水凈化技術領域,包括機蓋、入料管、緩流斜板、外殼、內筒、旋轉底板、旋轉塊、旋轉桿、電機、海綿塊、擋水板、機箱、排水管、出水管、金屬濾網、海綿濾板、活性炭吸附層、纖維濾網;將入料管的進料端連接排液出口端,廢水通過入料管掉落在緩流斜板的上方,大的雜質被緩流斜板上方的毛氈掛住,開始啟動電機,電機帶動旋轉塊進行旋轉,旋轉底板開始旋轉,使內部的液體受到往四周的力,在內筒的側壁上設有若干內大外小的通孔,能夠阻擋小的雜質排出,使廢液進排出,在內筒的外壁上設有金屬濾網、海綿濾板、活性炭吸附層、纖維濾網,能夠對廢水進行凈化。
本實用新型公開了一種對極難生物降解廢水進行電解處理的裝置,包括依次連通的混合器、電解槽、延時反應器,混合器與電解槽之間通過一號閥門連通,電解槽與延時反應器之間通過過水口連通,延時反應器與混合器之間通過回流管連通,所述回流管上設有回流泵,所述的混合器與原水入口及加藥口連通,延時反應器上設有出水口,出水口設有二號閥門,電解槽內設有極板。本實用新型延時反應器通過回流管與混合器連接,延長反應時間,充分電解處理廢水,提高最終處理效果,充分降解廢水中難以生物降解的物質。添加鹽酸及氯化鈉,生成氯酸鹽、次氯酸鹽、氯氣等強氧化性的物質,對廢水進行消毒處理,大大提高了出水水質。
本實用新型公開了一種磨板機廢水提銅裝置,它包括沉淀桶Ⅰ(1)、沉淀桶Ⅱ(2)和沉淀桶Ⅲ(3),沉淀桶Ⅰ(1)、沉淀桶Ⅱ(2)和沉淀桶Ⅲ(3)內分別安裝有過濾網Ⅰ(4)、過濾網Ⅱ(5)和過濾網Ⅲ(6),所述的沉淀桶Ⅱ(2)的一側與沉淀桶Ⅰ(1)無縫隙安裝,另一側與沉淀桶Ⅲ(3)無縫隙安裝,沉淀桶Ⅰ(1)。本實用新型通過沉淀桶和過濾網能夠有效地將廢水中的銅進行提??;采用三級沉淀和三級過濾,且每一級的過濾網網孔不同,后一級過濾網的網孔小于前一級的過濾網網孔,能夠進一步對廢水中的銅粉進行提取,減小了廢水中銅粉的含量,且結構簡單。

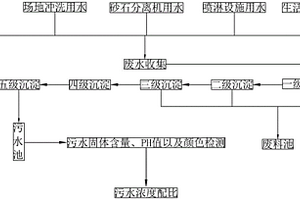

本發明涉及一種混凝土廢水的檢測工藝,屬于混凝土檢測工藝技術領域,包括以下步驟:步驟一、廢水收集:將混凝土攪拌站廢水通過布置在場地地面的水管進行收集;步驟二、五級沉淀:將收集到的廢水依次通入五個沉淀池進行廢水雜質沉淀,最后排入污水池進行儲存成為污水;步驟三、污水固體含量、PH值以及顏色檢測:污水的固體含量通過泥漿比重計測定法進行測定,其固體含量應不大于8%,PH值通過酸度計直接進行測定,其PH值在6?8之間即可,用肉眼觀測污水顏色,為無色即可;步驟四、污水濃度配比,總體濃度不得超過5%,本發明具有在廢水回收利用之前對其含量進行有效且快速的檢測而使得廢水滿足回收利用要求的優點。
本實用新型公開了一種用于加工飲料的廢水循環利用裝置,屬于水處理技術領域,提供一種廢水處理效果較好的用于加工飲料的廢水循環利用裝置。其包括處理箱,所述處理箱內沿廢水的流動方向依次設置有固液分離區、曝氣處理區、收集區;所述固液分離區包括有液體放置腔、固體放置腔、以及放置于液體放置腔和固體放置腔上的固液分離器;所述曝氣處理區內設置有與液體放置腔連通的曝氣盒,所述曝氣盒上方設有對曝氣盒內的液體進行曝氣處理的曝氣機;所述收集區包括用于收集浮渣的浮渣收集區、用于收集濾液的濾液收集區。本實用新型適用于對廢水進行處理、回收利用。
