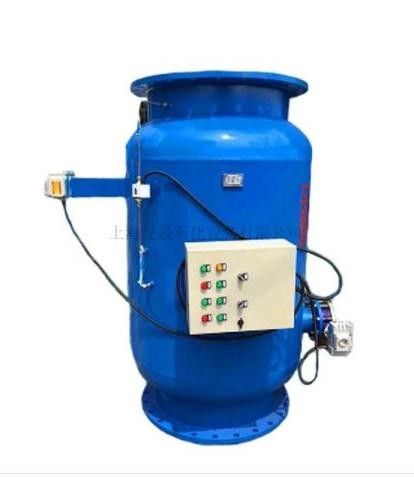

臥式全自動排污過濾器

一、【臥式全自動排污過濾器】功能與用途 LJZPG自動反沖洗排污過濾器可廣泛應用于中央空調系統、工業冷卻水系統、熱交換系統、熱水鍋爐系統及其他各種供水管道系統，特別是二十四小時連續運行的不停機系統?？梢詾V去水中的各種機械雜質、水運行過程中產生的顆粒雜物，確保系統設備的可靠運行。



二、【臥式全自動排污過濾器】結構與工作原理 LJZPG-L 系列自動反沖洗排污過濾器采用高強度的不銹鋼網，具有處理量大，使用壽命長、清洗效率高等特點。隨流體進入過濾器入口的雜質被網孔截留，集結到濾網后端。當需要排污的時候，轉動手柄關閉導流閥板，同時打開排污閥。這時被阻截的高壓水流被迫從過濾網筒的入口段孔進入濾筒外側與殼體夾層，反向從濾網外側沖洗粘附在網孔上的雜質，從負壓的排污口排出，達到清潔過濾網的目的。在排污的過程中，大部分流體依然在系統管道內循環，真正實現不斷流操作，提高生產效率。

三、反沖清過濾原理



四、【臥式全自動排污過濾器】性能特點 ◎ LJZPG-L 型自動反沖洗排污過濾器運行管理方便，過濾速度高、沖洗簡便可靠、不需動力、反沖洗能力強，同時節能 ◎ 沖洗排污過程都在全流量下正常工作，既保持系統高流量，又具有很低的壓力降(小于0.05~0.1m水柱)，避免了由于流速低而造成 的表面污漬 ◎ 過濾網筒是整體聯接于管體上，所以剛性強度好，不易損壞，使用壽命長 ◎ 過濾精度有：3.0mm~0.3mm，也可根據用戶要求選材制造



五、【臥式全自動排污過濾器】安裝參數

* 號表示螺絲連接口，其它為法蘭連接

2、可按客戶要求訂做各種尺寸口徑過濾器 3、表中參數僅供參考，設備實際尺寸以供貨狀態為準

六、自動反沖洗排污過濾器安裝位置 在安裝LJZPG-L 之前，要對當前的水處理系統有足夠的了解，熟悉系統的管道布置及水流方向，以能在正確的位置安裝過濾設備。 LJZPG-L 型自動反沖洗排污過濾器可取代90O彎頭，水平或垂直安裝，垂直安裝時，水流方向應該自上而下；安裝時應注意機體外殼上箭頭方向必須與水流方向一致。正常運行時，導流閥板處于開啟狀態。





七、【臥式全自動排污過濾器】使用方法 ◎ 正常過濾狀態 …… 通過轉動手柄到“開”的標記處，控制濾網內的導流閥板打開管道流體無阻礙地通過過濾器，排污口呈關閉 狀態。 ◎ 反沖洗排污狀態 …… 手搖轉動手柄到“關”的標記處，導流閥板將呈關閉狀態，打開排污口，管道內受阻流體部分快速從排污 口噴出，同時將濾網后端的雜質沖出，觀察排污水流無雜質時，重新開啟導流閥板，關閉排污口，完成一次反沖排污過程。



八、【臥式全自動排污過濾器】出廠標配

序號名稱特性品牌產地

1濾網材料SUS304濾網、孔徑2000um~2500um2清洗裝置轉向閥門3密封V型夾布，進口材質4過濾器殼體材質碳鋼/Q235-B5金屬表面處理磷化處理，內膽環氧防腐涂層， 外殼噴涂醇酸漆處理注：標準配置是生產時優先采用的方案，由于原料采購及客戶需求多方面的影響，實際配置以出廠為準。



九、【臥式全自動排污過濾器】產品選型

型號	L	A	B	C	D	排污口DN
LJZPG-DN40	320	170	100	226	80	15
LJZPG-DN50	350	185	110	244	90	15
LJZPG-DN65	380	200	120	270	100	20
LJZPG-DN80	445	230	140	310	120	25
LJZPG-DN100	536	265	160	365	160	32
LJZPG-DN125	624	315	190	440	180	40
LJZPG-DN150	728	375	220	520	220	50
LJZPG-DN200	884	500	280	670	160	65
LJZPG-DN250	1120	625	320	830	310	80
LJZPG-DN300	1310	750	360	1000	340	100
LJZPG-DN350	514	875	450	1180	380	125
LJZPG-DN400	1730	1000	417	1350	420	150
LJZPG-DN450	1896	1125	510	1500	450	150
LJZPG-DN500	2080	1250	550	1680	520	200

十、【臥式全自動排污過濾器】清洗方式

1、定時反沖洗排污 定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。

2、壓差控制排污 壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。

3、手動控制 通過控制箱上按鈕，可直接控制清污、排污。
