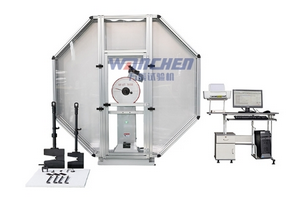

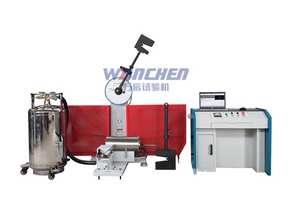

半自動沖擊試驗機
盛林半自動沖擊試驗機簡單易操作工作效率高,揚擺、沖擊、放擺電器控制,并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備,特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。
一、半自動沖擊試驗機關鍵結構組件:
試樣支座:固定試樣,常見形式有夏比 V 型缺口支座、艾氏 U 型缺口支座等。
擺錘系統:由擺錘、擺桿組成,擺錘質量和擺長決定沖擊能量。
提升與釋放機構:手動或電動提升擺錘至預定高度,通過扳機或按鈕釋放。
安全防護裝置:如防護罩、制動裝置,防止沖擊時試樣碎片飛濺或擺錘回彈。
能量測量系統:通過刻度盤、指針或電子傳感器記錄沖擊前后的能量差值。
二、基本參數:
1、沖擊能量:300J(大錘) 150(小錘)
2、沖擊速度:5.2m/s
3、擺錘預揚角:150°
4、試樣支座跨距:40mm
5、支座鉗口圓角:R1.0~1.5mm
6、沖擊刀刃圓角:R2.0~2.5mm
7、擺錘中心至沖擊點距離:750mm
8、標準試樣尺寸:10×10(7.5或5)×55mm
9、擺錘力矩: M=160.7695N.m 80.3848N.m
10、電源和功率:三相四線 50Hz 380V 180W
三、半自動沖擊試驗機標準操作流程:
試樣制備:按標準(如 GB/T 229、ASTM E23)加工試樣(如開 V 型或 U 型缺口)。
裝夾試樣:人工將試樣固定在支座上,確保缺口方向與擺錘沖擊方向一致。
設置參數:根據試樣材質選擇擺錘能量(如 300J、150J),調整沖擊高度。
提升擺錘:通過手動搖把或電動按鈕將擺錘提升至預定位置并鎖定。
釋放沖擊:按下釋放按鈕,擺錘自由落下沖擊試樣。
讀取數據:從刻度盤或顯示屏記錄沖擊吸收功,人工記錄數據并保存。
四、半自動沖擊試驗機維護保養:
定期校準擺錘能量,檢查支座、擺軸的磨損情況(如每年一次計量檢定)。
保持設備清潔,避免灰塵或油污影響擺錘運動精度。
