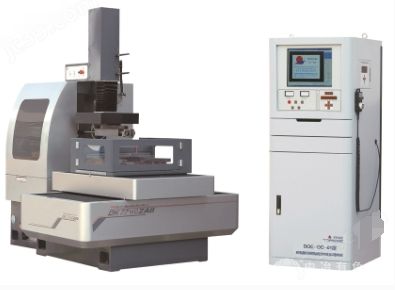

大錐度數控線切割機是一種數控切割設備，它可以用來進行金屬材料的線切割工藝。大錐度指的是該設備具有較大的切割角度范圍，可以實現從水平切割到較大斜角的切割操作。這種機器通常采用數控系統控制切割過程，使得切割速度和精度都能得到有效控制。它廣泛應用于金屬加工、機械制造等領域，可用于切割各種形狀的工件，如板材、管材等。
大錐度數控線切割機特點：
1、X,Y軸電機可選配步進電機或交流伺服電機，選用伺服電機，可提升機床的剛性，扭矩和插補效應。
2、四軸混合電機有效提升了大搖擺機床的動態響應性，保證了大錐度切割的精度。
3、噴水跟隨鉬絲傾斜，在切割過程中確保排屑順暢，有利于穩定進行大錐度加工。
4、混合電機移動快速平穩的特性，使得跳步加工，大錐度加工以及快速移動，鉬絲傾斜等操作方面具有明顯優勢。
5、通過對機床部件的時效，熱處理以及有效精密的后續加工裝配，使得機床具有良好的精度和精度保持性。
6、電控部分無功率電阻，無變壓器，因而拒不發熱，所有的能量都用于切割且極大地延緩元器件老化，有利于長時間快速切割。
7、窄脈寬大電流的高頻電源特性，運絲電機換向平穩的特性以及機械各個部分精細加工裝配的特性，保證了切割工件的表面質量。
8、采用無阻恒流高頻電源進行切割加工，有效的避免了電壓和電流負沖，從而極大的降低了鉬絲的損耗，恒流源技術提升了電源的利用率，減少了電能消耗。
9、創新的峰值電流限制方法和技術，即使大電流切割時，遇到切割短路，由于峰值電流被限，也不會斷絲，從而大幅度降低了斷絲率。
大錐度數控線切割機技術參數：
中走絲線切割機床(ZAB系列)
技 術 參 數/型號單位DK7732ZAB、DK7740ZAB、DK7750ZAB、DK7763ZAB
工作臺面尺寸(寬*長) mm440×680、540×760、640×1020、750×1180
X、Y軸向行程mm320×400、400×500、500×630、630×800
U、V軸向行程mm140x140
承載重量kg600、1000、1600、2000
加工件尺寸mm350
加工錐度/工件厚度 30°/80mm
電極絲直徑范圍mmφ0.15~φ0.2mm(推薦 φ0.18mm)
走絲速度m/sec1~11.4m/sec 7段變頻可調
執行標準mm≤0.015
切割效率mm2/min≥220
表面粗糙度μm一次切割Ra≤2.5，三次切割Ra≤1.1，五次切割Ra≤0.9
控制方式 X,Y,U,V 步進驅動/混合驅動
控制軸數 四軸聯動
指令單位mm0.001
供電電源 380V,3Ph,50Hz
工作電流A10
機床消耗功率Kw0.56
工作液 JR3A
工作液箱容積L90
工作液過濾方式 紙芯過濾或意大利泵
控制系統 DQE-DM-03/DQE-DC-01
封閉式防護罩 大包圍、封閉
主機重量kg1800、2400、2800、3800
主機外形尺寸mm1800×1400×2150、2100×1750×2250、2300×2100×2300、2600×2250×2350
