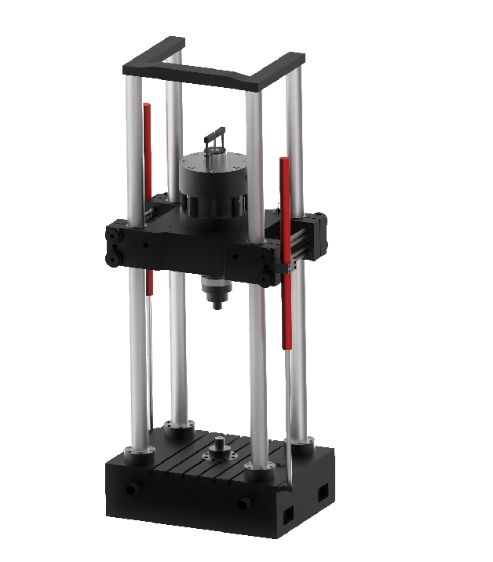

500kN疲勞試驗系統
產品概述:
該試驗系統主要由電液伺服作動器、恒壓伺服泵站、伺服控制器、試驗軟件、管路及加載架等組成。該試驗系統使用靈活,即可進行兩通道以上作動器的協調加載試驗,也可進行單通道的加載試驗多通道電液伺服疲勞系統主要為汽車懸架系統、車身、底盤以及整車、建筑構件、框架、梁、柱、節點、等大型鋼筋混凝土結構和鋼結構的試驗,預應力梁、柱、框架等鋼筋混凝土預應力構件的試驗,可根據試驗需要配置試驗附具,進行各種機構件的疲勞加載試驗。
技術指標
1.載荷測量精度:靜態試驗力測量誤差≤0.3%(載荷傳感器0.5%到100%的量程范圍內)
2.載荷測量精度:動態試驗力測量誤差<1%(載荷傳感器0.5%到100%的量程范圍內)。
3.位移測試精度:精度在量程范圍1%~100%之間達到示值的±0.5%。
4.采用講口傳感器,具有剛度自話控制系統,根據試樣則度設定載荷及應變PD參數,更新斷率不低干1kHz并能連續更新PID參數。
5.動態測力計,加載軸心帶加速度傳感器作為慣性力補償??惯^載力:2150%,抗側向力:220%;測量精度:滿程的±0.01%或示值的+0.5%(載荷傳感器1%到100%的量程范圍內)。
6.液壓疲勞夾具。500kN液壓楔形夾具,用于常溫試驗。夾持試樣尺寸:板材寬度尺寸1mm~35mm,圓棒直徑5 mm~35mm,厚度尺寸2mm~10mm。
7.軸向引伸計,標距:12.5mm、25mm、50mm;應變:-10%~40%、-10%~20%、±10%;工作溫度:低溫≤-10℃℃,高溫≥+100℃℃。
8.具有K1C、J1C、Da/Dn、CTOD等斷裂力學試驗軟件包和專用低周疲勞試驗軟件包。
