1、設備技術描述：

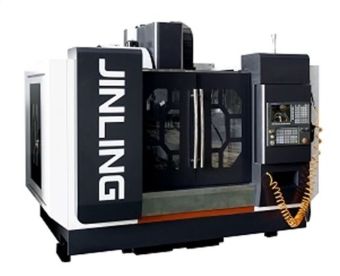

立式加工中心，是一臺中小型規格的機床，工件在一次裝夾后可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工，機床適用于中小型箱體類、板類、盤類、閥門類、殼體類、模具等復雜金屬零件的多品種中小批量加工。該機床采用了高精度的線軌及絲杠，機床具有更好的動態響應性，可以實現高速切削，低速無爬行，在精密零件、3C產品、五金、汽配、醫療器械行業得到廣泛應用。
整機結構為定柱式，十字滑臺結構。機身采用超大穩固底座，高剛性的大跨距人字形立柱，高速切削不震動不變形。
整機為全封閉防護，機床造型美觀，操作、維修方便。
基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。
三軸導軌采用滾柱線軌承載，高剛性，低摩擦，低噪音。
大直徑C3級絲桿，帶預拉結構，消除部分熱延伸，絲桿軸承采用自潤滑，延長軸承壽命。
刀庫采用臺群的24把刀臂式刀庫，質量可靠，性能穩定。
主軸采用臺群的高速主軸單元，配BT40-12000r/min直聯頭，主軸前端采用迷宮設計，并帶氣幕保護功能，防止切削液進入主軸軸承。
配置容積式及強制潤滑油系統，保證全機床各運動部件潤滑良好。
機床排屑標配兩側斜坡后沖水排屑，水箱后置設計，自動化，人性化，高效率。雙層水箱過濾系統結構，為工件加工提供良好的切削液。
配備高性能三菱M80數控系統，保證了機床控制的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
工作條件：
(1)三相交流電源：380V±5%;50Hz±1Hz ，主電源線8mm2或更大，接地線8mm2或更大
(2)環境溫度：8～40Co
(3)相對濕度：≤80%
(4)遠離光源、振源和熱源，遠離高頻發電動機、放電動機、電焊機等，避免電器干擾使機床NC系統發生故障。
技術參數：
名稱單位參數備注
加工范圍工作臺行程(X軸)mm800
滑鞍行程(Y軸)mm550
主軸箱行程(Z軸)mm600
主軸端面至工作臺距離mm125-725
工作臺工作臺尺寸mm1000*500
工作臺承重Kg1000*500
T型槽(槽數-槽寬*間距)mm5-18*100
主軸電機功率(額定/短時)Kw7.5/11
轉速范圍r/min50-12000(直聯)
主軸直徑mmφ150
刀柄規格/BT40
拉釘規格/P40T-l(MAS403)
導軌X軸mm2-35滾珠
Y軸mm2-45滾珠
Z軸mm2-45滾珠
驅動絲杠X/Y/Zmm1016/4016/1016
電機功率X/Y/ZKw2.0/2.0/3.0
速度切削進給速度范圍mm/min1-10000
X、Y、Z軸快移速度m/min48/48/48
機床精度定位精度(X/Y/Z)mm0.005ISO230-2
重復定位精度(X/Y/Z)mm0.003ISO230-2
刀庫刀庫容量把24
