產品簡介
表面粗糙度Ra1.6μm
布局形式：立式
產地：國產
工作臺尺寸(長×寬)2000×320mm
工作臺最大承重1240kg
工作臺最大移動量(左右×前后)3000mm
加工材質：硬金屬,鋼結構,其他
加工用途：平面,刀具,模具,成型表面
界面語言：中文,英文
類型：數控,高速,其他
磨削類型：濕式
砂輪(外徑×寬×內徑)150×85(100)×35mm
售后保修期12個月
數控系統：可選配,廣州數控/GSK,西門子/SIEMENS,發那科/FANUC,新代/SYNTEC
外形尺寸(長×寬×高)8000×2500×3100mm
銷售區域：全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外
重量8000kg
自動化程度：自動
詳細介紹

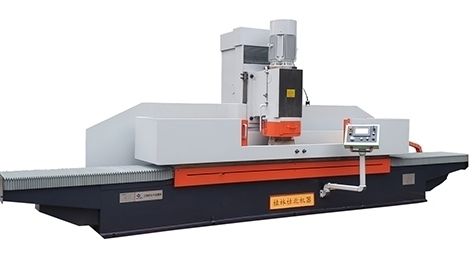

程控立軸矩臺平面磨床本機床是用砂瓦的端面來磨削工件平面的機床。大磨削工件尺寸：長2000×寬320×高400，它可以磨削鋼件、鑄鐵件、有色金屬件，也可以磨削其它非金屬件,例如耐火磚、大理石等?？蛇m合加工發動機缸體、缸蓋、組合夾具、液壓閥體及集成塊、機械刀片、平面形量刃具、軸承環端面等。磨削時,可根據工件的材質尺寸、形狀等特點,將工件吸牢在磁力吸盤上或直接(或通過工裝夾具)裝夾在工作臺面上。由于磨削時的接觸面積大,所以機床的工作效率高, 非常適合工件批量磨削。
程控立軸矩臺平面磨床的特點：
◇機床采用床身立柱固定、工作臺移動的結構。磨削時立柱固定，磨頭沿立柱作垂直進給運動，磨削效率高，整機剛性充足，結構穩固。床身與工作臺采用平—V型貼塑滑動導軌副，以減小阻尼系數使工作臺運行平穩，提高使用壽命。工作臺往復運動，采用外置液壓站驅動，排除了液壓油及潤滑油的溫升對機床精度產生影響。
◇磨頭垂直運動。磨頭垂直移動采用矩形滑動導軌，經伺服電機、垂直蝸輪蝸桿減速器、滾珠絲桿副傳動;實現垂直進給定尺寸磨削、進刀、快速升降等功能;也可使用電子手輪對刀和微進給。
◇工作臺縱向往復運動采用獨立液壓站驅動，無級調速，運行平穩，操作方便。油站設有油溫冷卻裝置，系統油溫溫升小。
◇磨頭主傳動采用交流電機通過聯軸器直驅砂輪主軸旋轉，磨頭主軸采用高剛性滾動軸承結構主軸。
◇機床設有手動磨削和全自動平面磨削等功能;自動磨削只要將所需磨削參數設定好之后啟動自動循環按鈕即可。
◇機床縱向導軌采用自動連續潤滑,垂直導軌及絲桿副采用自動集中點動潤滑。
◇機床冷卻與沖洗是由高揚程冷卻泵將冷卻水箱中的冷卻液吸入管道，通過噴嘴輸送給砂輪與工件，使砂輪與工件實現冷卻與沖洗。冷卻液回流至冷卻箱循環使用。
◇本機床標配日本歐姆龍PLC程控系統，控制機床垂直運動及輔助裝置控制。
PLC內固化程序，PLC具有可靠性高、配置組合靈活、編程簡單等特點，采用PLC數字控制，既可以大大降低控制系統的成本，又可以充分發揮PLC的功能特點，而觸摸屏式人機界面的采用，更是極大地簡化了系統的操作。按鈕站可以左右回轉，按鈕站上不僅設置各種操作按鈕及電子手輪，同時設置觸摸式人機界面，人機界面上不僅設置常規的各項動作操作，還具備設置相關系統參數設置，顯示報警信息等功能(客戶也可選擇其它數控系統，如西門子、發那科、新代等CNC數控系統)。
