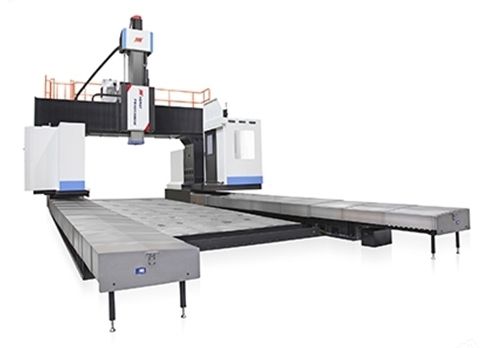

一、PM系列動柱型龍門加工中心特點：
該系列機床采用龍門框架(X軸)移動，工作臺固定的結構滑鞍沿橫梁移動。主軸箱采用方滑枕結構，經減速機減速，滿足低速恒扭矩和高速恒功率切削。速度快、靈敏度高、精度保持性好、承重大。
固定工作臺適合重型金屬工件的加工。
01、高剛性整體結構設計
整體剛性強，加工范圍廣，切除效率高，進給精度好，輸出扭矩大。
02、Y軸結構
齒輪、齒條傳動，壽命長;雙電機驅動，運動平穩。
03、主變速
ZF齒輪箱和自制齒輪箱組合結構，有效提高主軸輸出扭矩，適合于重切削。
04、高扭力主軸
中國臺灣進口重載主軸單元，輸出扭矩大，適合重切削。
二、典型加工件
輪胎模
缸體
固定架
飛機機身零部件
三、PM系列動柱型龍門加工中心技術參數：
項目單位PM30100MHZ、PM30120MHZ、PM30140MHZ、PM30160MHZ、PM30120MSC、PM30140MSC、PM30160MSC、PM40100MSC、PM40120MSC、PM40140MSC、PM40160MSC
工作臺寬度mm3000、3000、4000
工作臺長度mm10000、12000、14000、16000、12000、14000、16000、10000、12000、14000、16000
工作臺行程(X軸)mm1050+750(換頭)12500+750(換頭)14500+750(換頭)16500+750(換頭)1050+750(換頭)14500+750(換頭)16500+750(換頭)1050+750(換頭)12500+750(換頭)14500+750(換頭)16500+750(換頭)
滑鞍行程(Y軸)mm460046005200[5600]
滑枕行程(Z軸)mm1250[1500]1250[1500]1500
兩立柱之間距離mm4200[4600]4200[4600]500-2000
轉速范圍r/min40～3500、40～2500、40-2500
最大輸出扭矩N.m1120/1320、1993/2458、1993/2458
主軸電機功率kW22/2630/37
