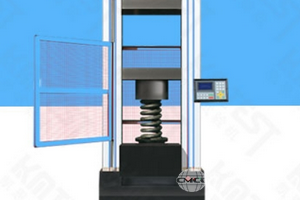

重型彈簧試驗機
機車彈簧重型彈簧試驗機是專門測試高鐵彈簧、鐵路彈簧、機車彈簧、大線徑彈簧,空氣彈簧的力學性能測試設備。能對和諧型高速電力機車一、二系圓簧的軸向負荷及橫向位移、橫向力、橫向剛度進行測試。 能自動分析出彎曲方向、剛度值等數據,并繪制打印軸向負荷-變形或撓度、橫向力-橫向位移曲線,整個測試過程計算機控制,全自動完成整個測試過程。是按照國家標準規定的彈簧試驗規范而設計制造的專用測試設備。針對各類大型拉伸彈簧、壓縮彈簧、螺旋彈簧、圓柱彈簧、減震彈簧、汽車彈簧、彈性元件等的拉力、壓力、位移、剛度(彈性系數)K、彈性模量、回彈力等強度試驗和分析。主要用于彈簧制造廠、鐵路運營、研究機構、大專院校及相關科研單位等范圍。
例如:
1、通過彈簧的變形量△H、或者壓至高度H測量對應的力值F來判斷彈簧是否合格。
2、通過彈簧的力值F,來測量對應的彈簧變形量△H或者高度H來判斷彈簧是否合格。
3、可進行一點或者多點測試判斷彈簧是否合格。
4、可進行分段測量,并能計算出每段的剛度(彈性系數)K和平均剛度。
5、可對產品進行抽樣檢查,也可以進行批量測試(機械部分具有批量測試工裝)。
【相關標準】
GBT 13828-2009《多股圓柱螺旋彈簧多股圓柱螺旋彈簧》
MORCA250《鐵路螺旋壓縮彈簧技術》
GB/T1025-2000《鐵路機車車輛用墊圈檢測方法》
EN13298《鐵路應用懸掛系統鋼制螺旋掛簧標準》
產品參數:
1 產品名稱: 機車重型彈簧拉壓力試驗機
2 主機形式: 雙立柱結構
3 量程: 1000N/2000N/5000N/10kN/20kN/30kN/40kN/50kN/100kN/200kN/500kN等(按需定制)
4 量程范圍: 1%-100%FS.
5 加載方式: 電子伺服加載/電液伺服加載
6 示值重復性相對誤差: 1.00%
7 拉伸壓縮空間: 600/1000mm
8 壓盤直徑: 200/300/400/500mm
9 試驗速度: 0.01-500mm/min (無極調速)
10 供電電源: AC 220V/380V±10% 50Hz
11 級別: 0.5級/1級
12 是否打印 可打印
