產品簡介
產地：國產
刀庫類型：其他
刀庫容量32把定位精度X軸:0.008mm,Y軸:0.008mm,Z軸:0.008mm
工作臺T型槽14H8
工作臺最大承重1200kg
界面語言：中文
數控系統：海德漢/HEIDENHAIN
外形尺寸(長×寬×高)2800 X 4500X 3500mm
銷售區域：全國
重復定位精度X軸:0.005mm,Y軸:0.005mm,Z軸:0.005mm重量14000kg
主軸轉速20000r/min最大行程X軸:680mm,Y軸:980(含換刀行程70)mm,Z軸:500mm

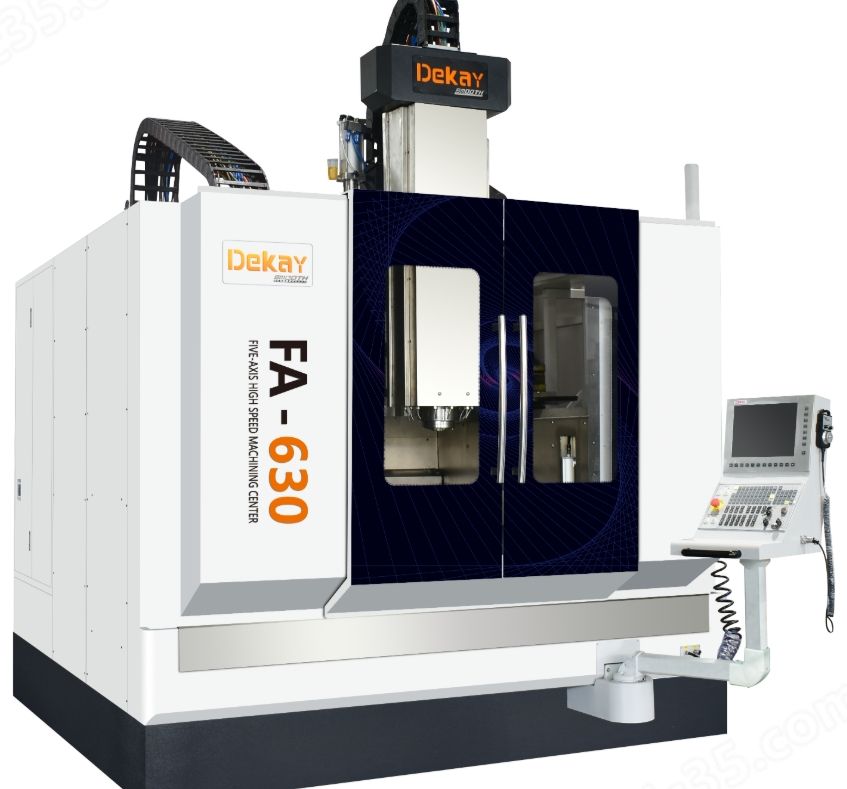

天車搖籃五軸加工中心FA630是德凱數控在充分發揮自我優勢的基礎上、通過消化吸收國際技術，自主開發研制的高速五軸加工中心系列產品。
具備銑削、鏜削、鉆削(鉆、擴、鉸)、攻螺紋、锪削等需求，可在一次裝卡下完成多面加工，多工序加工，也可完成復雜凹曲面和異形腔體的加工，實現了多種加工功能。適用于汽車、模具、航空航天等各種金屬加工領域的復雜零件和曲面加工需求。
詳細介紹
天車搖籃五軸加工中心FA630主要結構：
該機床為床身固定,橫梁移動結構，主要由轉臺、床身、橫梁、滑鞍、滑枕、液壓系統、氣動系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。
各坐標軸定義：
X軸：滑鞍、滑枕在橫梁上沿導軌作左右橫向運動;
Y軸：橫梁在床身上沿導軌作前后縱向運動;
Z軸：滑枕在滑鞍上沿導軌作上下垂直運動;
A軸：轉臺沿X軸軸線擺動;
C軸：轉臺沿Z軸軸線轉動
l 橫梁(X軸)
立柱橫梁大件采用高強度優質鑄鐵，樹脂砂造型。
橫梁導軌采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到X軸導軌面距離短，翻轉力矩小，結構剛性好。X軸導軌選用進口導軌支撐，此結構抗震性能好，剛性強，穩定性佳。
傳動系統采用交流伺服電機，通過高剛性聯軸器聯接后，直接帶動重載荷滾珠絲杠旋轉，實現X軸的直線往復運動，絲杠支撐采用兩端固定預拉伸結構。
l 床身(Y軸)
床身材料選用高強度優質鑄鐵，樹脂砂造型。Y軸采用4導軌支撐結構，各滾柱直線導軌上根據力學原理合理布局高承重滑塊位置和數量，從而使機床得到高剛性和長久穩定的精度。
傳動系統位于橫梁中心位置，采用交流伺服電機，通過低背隙減速器后，直接帶動滾珠絲杠旋轉，實現Y軸的直線往復運動，絲杠支撐采用兩端固定預拉伸結構。
l 滑鞍滑枕(Z軸)
滑鞍、滑枕采用高強度優質鑄鐵，樹脂砂造型，Z軸導軌選用進口導軌支撐，強力潤滑系統。
Z軸伺服系統采用交流伺服電機，通過高剛性聯軸器聯接后，直接帶動重載荷滾珠絲杠旋轉，實現Z軸的高精度往復運動，絲杠支撐采用兩端固定預拉伸結構。
主軸采用20000rpm高速電主軸，主軸最大功率31.5kw，最大扭矩100Nm，并配置主軸恒溫冷卻系統。
l 搖籃式數控轉臺(A、C軸)
搖籃式雙軸回轉工作臺依據先進的設計理念，采用力矩電機直驅方案，使其具備響應快、精度高、維修方便等優點。
l 液壓系統
液壓系統功能包括主軸自動松夾刀，系統采用集成化安裝，保證整機運動的可靠性，維護保養方便。
l 潤滑系統
整機的導軌和絲杠均采用油脂定量潤滑系統，能夠對各潤滑點的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。
l 冷卻系統
恒溫冷卻系統能夠有效對主軸系統及搖籃轉臺系統冷卻，保證機床主運動的精度穩定;
刀具冷卻系統即切削液裝置和切削吹氣裝置,能夠及時帶走加工過程產生的熱量。
l 排屑裝置
分布在床身中間及側面，并設有提升鏈板式排屑器。
l 其它配置說明
1、工作區域配照明燈，適應夜間工作。
2、機床配三色燈，提示程序運轉、工作循環完成和故障報警三種信息。
l 安裝條件
a、溫度
工作環境溫度22℃，理想溫差±1℃
若被加工零件的要求不高，環境溫度范圍可放寬到10℃ - 40℃
b、濕度
連續： 75%以下(不結露) 短時間： 95%以下(不結露)
c、安裝場所條件
1.不受外部振動影響以及電器干擾。
2.避免陽光直射機床。
3.避免直接觸外界風、氣及調溫的冷、熱風。
4.機床附近避免設置暖氣等熱源。
5.空氣中粉塵濃度不得大于10mg/m3，不得含酸、鹽和其它腐蝕氣體。
6.避免漏水、浸水。
d、電 源：3相380V±10%;50Hz±1Hz
天車搖籃五軸加工中心FA630主要技術參數：
項目主要參數
加工范圍X軸行程mm680
Y軸行程mm980(含換刀行程70)
Z軸行程mm500
主軸端面至工作臺距離mm150-650
搖籃轉臺轉臺直徑mm630
最大承重Kg1200
A軸旋轉角度度±120
C軸旋轉角度度360
T型槽尺寸 14H8
最大回轉直徑mm850
主軸驅動方式 電主軸
主軸轉速rpm20000
主電機功率kW27.9
主軸扭矩N·m100
主軸刀柄 HSK-A63
主軸外徑mmΦ190
進給驅動X、Y、Z快移速度m/min36/36/36
X、Y、Z進給速度m/min15/15/15
刀庫
(可選配)刀庫容量No.32
刀庫形式 鏈式平推刀庫
刀柄形式 HSK-A63
刀具最大直徑/鄰空位mmΦ75/Φ125
刀具最大長度mm300
刀具最大重量kg8
精度X/Y/Z定位精度 0.008/0.008/0.008
A/C定位精度 10″
X/Y/Z重復定位精度 0.005/0.005/0.005
A/C重復定位精度 4″
外形尺寸mm2800 X 4500X 3500
整機重量kg14000
數控系統 海德漢
三、天車搖籃五軸加工中心FA630主要配置清單
標準配置
1.數控系統：海德漢9機內+機外自動排屑裝置
2.20000rpm電主軸10.刀具冷卻系統
3.直驅搖籃式數控轉臺11.工件清潔氣槍
4.主軸恒溫冷卻系統12.三色燈、照明燈
5.氣動、液壓、集中潤滑系統13.標準附件及相關文件
6.機床防護14.常用維修工具
7.三軸光柵尺15.電柜空調
8.32T鏈式刀庫16.安全門聯鎖
