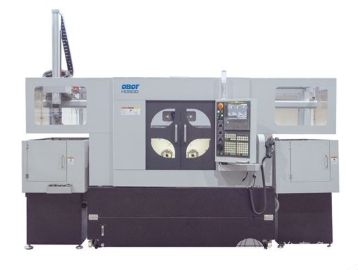

HD80雙主軸刀塔自動化車床是我公司新研發的一款雙主軸雙刀塔數控機床。其結構形式為兩個主軸平行排列固定在機床中部， 兩個刀塔平行對稱布置于機床兩側,與主軸成垂直布局，并可獨立按程序沿X軸、Z軸移動。
機床集成了 自動上下料機械手與零件翻轉機構，可實現盤類金屬零件正反兩面自動加工。該機床具有結構緊湊、高剛性、高精度、—次裝夾車、 銑復合加工的特點，同時該機床具備高效率、高性價比、一人多機操作等優勢。
性能特點：
1.更合理的機床結構設計
高級的左右對稱雙底座結構，極大的減少機床熱變位和相互影響，提高加工精度。
X、Z軸采用硬軌結構和滾珠絲杠副驅動，使位置精度與動態響應速度保持在高水平。
2.更科學的加工工序安排
可一次上料，完成兩序加工，保證加工精度，提高加工效率。
工序集中在1臺設備上，解決工件在一次裝夾下的夾持端工序加工問題。
改善生產線的平衡，實現理想的平衡性是對設備利用率的提升。
3.高精度雙主軸
主、副軸選用進口品牌高精密主軸軸承，高轉速、高精度、高剛性、低噪音、免維護;
兩個主軸平行排列固定在機床中部，兩個刀塔平行對稱布置于機床兩側，與主軸成垂直布局;
兩個主軸側分別配加工冷卻單元,左、右兩側刀塔分別獨立配置隨其運動的加工冷卻單元,有效改善加工切削條件;
4.更高級的的系統綜合控制
采用”FANUC”雙通道系統
5.更卓yue的自動供料系統
多樣的自動上下料結構設計，根據客戶加工工件的形式提供各種機床自動上下料機構。
機床集成自動上下料桁架機械手，自動化程度高;料倉可集成在機床上，集成度高，占地面積小。
技術參數：
(1)主機規格 MACHINE SPECIFICATIONS
項目Description單位Unit參數Parameters
主軸Spindle卡盤尺寸Chuck size英寸Inch5
通孔直徑Through hole diametermm30
最大夾持外徑徑Max. clamping diametermm80
最大加工長度Max. machining lengthmm50
最高轉速Max. spindle speedr/min4500(卡盤Chuck)/6000(夾頭Collet)
電機功率Motor powerkW3.7/5.5
Cs功能Cs function 標配Standard accessory
X軸X axis行程Travelmm100
最高移動速度Max. traveling speedm/min16
功率PowerkW0.75
Z軸Z axis行程Travelmm220(夾頭Collet)/180(卡盤Chuck)
最高移動速度Max. traveling speedm/min20
功率PowerkW1.2
動力刀Rotating tools最高轉速Max. rotating speedr/min5000
電機功率Motor powerkW0.55/1.1
剛性攻絲Rapid tapping 標配Standard accessory
刀塔Turret刀位數Tool number個Pcs10
T-T時間T-T timeS0.5
電機功率Motor powerkW0.75
其它Others電氣總容量Power capacityKVA17
冷卻油箱容積Coolant tank capacityL200
中心高Center heightmm998(地腳 Feet38)
機床外開択寸Machine shape dimensionmm3552x1615x2493
機床重量Machine weightKg約About 2000
