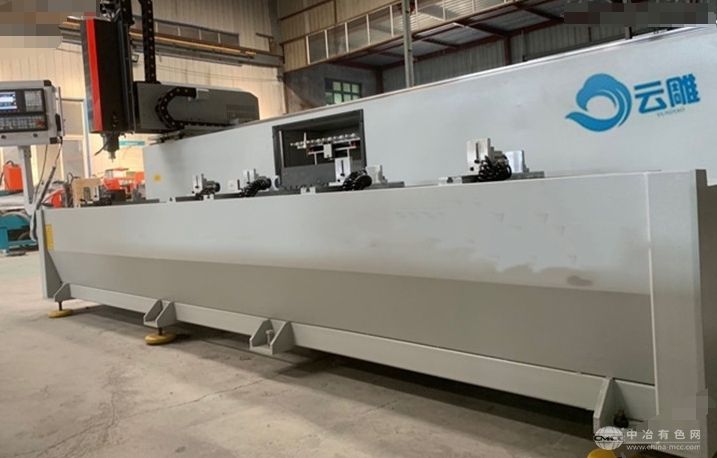

鋁合金數控鉆孔機

一、產品簡介：

l 適用于鋁合金型材的鉆孔、銑槽、圓孔、異型孔、平面雕刻等加工。

l 系統采用紅海數控系統，友好人機界面，設備操作簡便，性能可靠。

l 采用電主軸，精度高、安全性好、可靠性高。

l X 軸采用高精度斜齒輪、斜齒條傳動，Y 軸和 Z 軸均采用高精度滾珠絲杠傳動，傳動平穩，精度高。

l 通過編程軟件自動轉換加工代碼，操作簡單、效率高、勞動強度低。

l 工作臺 180°翻轉，-90°、0°、+90°，型材一次裝夾可以實現三面加工，加工深通孔(異型孔)時，通過工作臺翻轉實現深孔加工，效率高、精度高。

二、技術參數：

X 軸行程3500mmY 軸行程200mm

X 軸進給速度0~50m/minY 軸進給速度0~40m/min

X 軸定位精度±0.03mmY 軸定位精度±0.05mm

Z 軸行程280mm重復定位±0.05mm

Z 軸進給速度0~30m/min加工面粗糙度Ra 6.3 um

Z 軸定位精度±0.05mm主軸轉速0~18000rpm

主軸功率3.5kW機床總功率8kW

電源規格380V/50Hz機床尺寸(長*寬*高)45000×1600×2000mm

三、設備配置

l 主軸電機：高速電主軸;

l 導軌：X、Y、Z 軸均采用高精密級直線導軌;

l X 軸傳動：采用高精度齒輪齒條傳動;

l Y、Z 軸傳動：均采用高精密滾珠絲杠傳動;

l 工作夾具：2 組氣動夾緊 雙向定位夾具;

l 驅動系統：采用全數字化交流無刷伺服驅動系統;

l 噴霧冷卻系統：可配合加工程序使用;

l 手搖脈波發生器，方便對加工原點的對正和測量;

l 控制箱：主要電器元件、工控機、控制系統全部采用原裝品牌;

l 程序：可進行在線或離線編程;

l 架子：加長加厚，行程 1200mm 架子長度 2000mm，機床更穩定。

四、元器件品牌：

名稱型號廠家

寶元數控機床系統 紅海數控系統

伺服電機 雷賽 450B

驅動器 雷賽

開關電源 銘緯

接近開關 滬工

電源 正泰

中間繼電器 一佳

主軸電機3.5KW王健南/尚客

變頻器 貝士德

氣缸 韓三和氣動

電磁閥 韓三和

二聯體 韓三和

電器件 正泰
