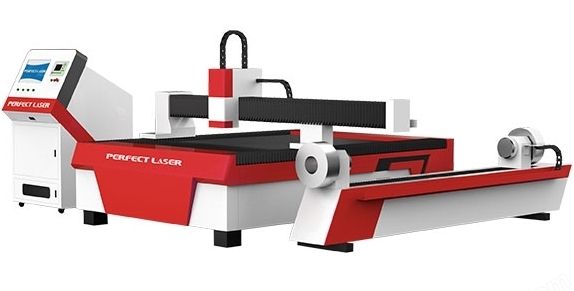

光纖板管切割一體機

產品簡介

為滿足廣大客戶對板管材料的切割需求，嘉信激光新推出一款光纖板管切割一體機，采用了中國臺灣進口絲杠導軌，松下伺服及驅動，可同時切割金屬板材和管材，且管材切割直徑可達200mm(也可根據客戶需求進行定制加工)，生產效率大大提高。此外，機器添加了設計的旋轉輔助器，解決了管材彎曲切割時不同心的技術難題，為您省心省力。

詳細介紹

設備可以有效的切割圓管、方管、矩形管、橢圓管、平行橢圓管、D型管等多種樣式管材。

主要加工材料：不銹鋼，碳鋼，錳鋼，鍍鋅板，各種合金板，稀有金屬等。

使用行業：鈑金行業，廚具行業，電梯手機行業，廣告行業，機箱機柜行業，機械零件加工行業，精密加工行業，汽車制造行業，日用輕工業行業，農用機械和食品機械行業，五金衛浴行業等。

產品特點

1.觸屏控制臺操作系統：

在計算機上安裝的光纖激光裝置控制器(英文版的Windows XP系統)

柏楚系統，自動計算并優化切割路徑，工業計算機安裝優化軟件

觸屏控制臺控制激光頭(調整激光頭和金屬片之間的距離);遠程控制手柄可以控制激光切割頭運動軌跡。

2.采用lasermach(美國鐳射麥克)和PRECITEC(德國普瑞斯特)自動聚焦激光切割頭(金屬傳感器)：激光切割頭噴嘴接觸金屬板材表面，切割頭自動上下移動，高靈敏度，高穩定性。無明顯的火花現象，避免了空氣介質的變化和電磁場干擾引起的故障，避免切割頭碰撞損傷。

3.3HP高功率冷水機組制冷：采用水冷降溫的方式使激光頭始終處于恒溫中工作(正負5度)，保證了激光器在工作時的穩定和快速。

4.銳科1000W(IPG1000W)光纖激光發生器：光電轉換率高，光束質量高，工作壽命超過100000小時，無維修成本。

5.萬向滾珠球和鋸齒狀工作平臺，負載金屬材質進行快速穩定上料工作，鋸齒狀的平臺壓條切割金屬板材，在激光切割時減少火花飛濺。

5.日本松下伺服電機及驅動器：提高了切割速度和穩定性。定位精度：≤±0.05mm;大移動速度90米/分鐘,有效切割范圍1500*3000mm。伺服系統具有優良的動態響應加速度特性，保證機器運行平穩可靠，免維護;

7.自助加油，報警提醒，排煙裝置：激光切割機軌道可自動加油，時刻保證軌道的潤滑，激光切割機的報警提醒裝置可提醒機器工作狀況。排煙裝置可抽取在切割過程中產生的煙霧，保護工作環境。

8.旋轉輔助器：特殊設計解決了切割管材彎曲部分的技術難題。

技術參數

設備名稱：激光管板切割機

型號：PE-F3015B 500W(800W1000W2000W)

大空跑速度：90m/min

激光波長：1080 nm

小切割線寬：0.1mm

額定輸出功率：50--2000W

X、Y軸定位精度：≤±0.01㎜

工作臺重復定位精度：≤±0.01㎜

工作臺大承載：800KG

有效加工幅面：1500*3000mm

Z軸行程：120mm

占地面積：4.6*2.3*1.8m

整機功率：12KW

冷水機：2kw

電力供應：380v 50Hz±10%

紅光定位：有

輔助氣體：氧氣、氮氣

管材類型：圓管 方管 橢圓管等異型管材

切管長度：3-9米

直徑：1mm-300mm
