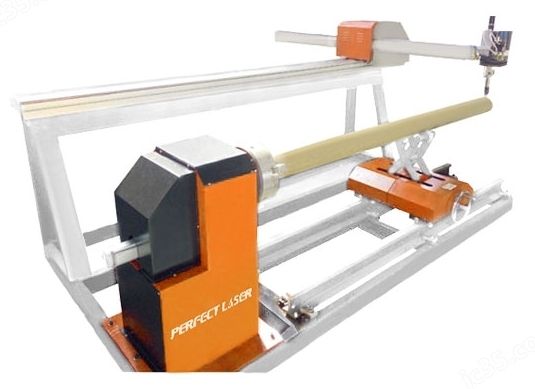

數控板管一體切割機

產品簡介

嘉信激光板管等離子切割機吸取國內眾多數控切割機的優點，并加以改進，融合綠色低碳、自動化設計理念，推出此款高性價比、高配置、低能耗的自動計算和切割的板管等離子切割機，自動化程度高，切割速度快，切割效果良好。 板管等離子切割機對有色金屬管子的結合處相貫線孔、相貫線端部、彎頭(蝦米節)等處，有優良的作業效果，廣泛的應用于建筑結構，化工造船，機械工程等行業。

詳細介紹

1.運行平穩：板管等離子切割機采用品牌驅動電機，可選用步進電機或者是伺服電機，采用6mm槽鋼焊接而成的機床，精密滾珠絲桿保證整機運行更加平穩，精度更高。

2.工作效率高：切割速度快，工作效率高，切縫小，變形小，切割面光滑，平整美觀，可以切圓管、方管等異型管，或者是金屬板，此過程無需重新安裝*。

3.加工精度高：板管等離子切割機配備有焦距自動跟蹤調節系統，能夠輕松完成扭曲變形材料的加工，保證加工作業時精準定位，取代傳統鉆孔，鋸割，不會對材料產生變形作用。

4.貼心的服務：細節改變命運，嘉信激光在追求產品質量的同時，也將貫穿于我們的生命中，力爭讓客戶及時的了解產品。

應用領域

1.適用材料：可對金屬板料、管材進行切割。特別適用于不銹鋼板、碳鋼、合金鋼、銅板、鋁材、稀有金屬、陶瓷片、硅片、金鋼石等材料的切割。

2.適用行業：金屬結構件生產，各種五金制品、廣告標牌、電氣機柜、廚房電器、精密機械設備、汽本配件、眼鏡、工藝禮品、燈飾五金、精密零件等行業。

技術參數

切割管徑范圍：60mm - 300mm

火焰切割管壁厚度：5mm - 50mm

等離子切割厚度：根據等離子電源大小而定

有效切割工件長度：3000mm

切割速度：火焰速度為700mm/min以內，等離子切割速度視等離子電源大小而定

管子承載重量：≤400KG

移動速度：10mm/min - 4000mm/min

運動軸X軸(橫向軸)：管件旋轉軸

運動軸Y軸(縱向軸)：割炬沿管件軸向水平移動軸

運動軸Z軸(割槍升降軸)：割炬升降軸

鋼管傳動方式：電動驅動卡盤旋轉來配合縱向設備運行

切割方式：等離子切割、火焰切割(視客戶要求而定)

升降方式：等離子(自動弧壓調高)火焰(電動調高)

切割功能選擇：相貫線切割/管板一體切割

傳動方式：精密齒輪箱與齒輪傳動

驅動電機：Panasonic A5驅動器/電機

管徑轉速：0.1r/min - 25r/min

復位精度：±0.2mm

切槍升降行程：105mm

卡盤規格：250mm
