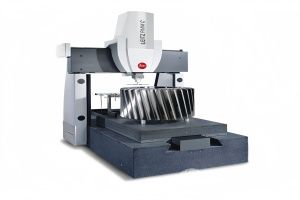

車間式三坐標測量機

工作原理

LeitzInfinity采用橋式結構，搭載高剛性直線導軌與光柵尺反饋系統，通過測頭（接觸式或非接觸式）在X/Y/Z三軸方向移動，采集工件表面坐標數據。設備結合激光干涉儀與溫度補償技術，實時修正機械誤差與環境干擾，確保測量精度。數據經專業計量軟件（如PC-DMIS）處理后，生成三維模型、尺寸報告及形位公差分析，支持與CAD/CAM系統無縫對接。

應用范圍

廣泛應用于汽車制造（發動機缸體、變速箱殼體在線檢測）、航空航天（渦輪葉片、機身結構件現場全尺寸驗證）、模具工業（注塑模、壓鑄模型腔精度校驗）、電子制造（3C產品外殼尺寸把控）及重型機械（機床床身、鑄件關鍵尺寸抽檢）。尤其適合車間現場的實時質量控制與首件檢驗場景。

產品技術參數

測量范圍：1.2m×1.5m×1m（可定制更大尺寸）

精度：±(1.8+L/300)μm（L為測量長度，單位mm）

重復性：±1.2μm

測頭接口：支持雷尼紹、?？怂箍档绕放平佑|式（TP200/SP25）與非接觸式（激光掃描、光譜共焦）測頭

最大測速：600mm/s（可調）

數據格式：兼容IGES、STEP、CATIA等CAD/CAM軟件

軟件支持：PC-DMIS、Modus等主流計量平臺

工作環境：溫度18-22℃（可擴展至16-30℃），濕度≤75%RH

產品特點

車間級耐用性：全封閉式花崗巖平臺與防銹處理，適應車間油污、粉塵環境；內置振動隔離系統，減少生產設備干擾。

快速部署與操作：模塊化設計，安裝周期短；7英寸觸控屏集成測量軟件，支持手勢操作與語音提示，降低操作門檻。

智能環境適應：自動溫度補償與濕度監測，確保非恒溫車間環境下的測量穩定性；支持與生產線PLC系統聯動，實現自動化檢測。

多測頭集成：可快速更換接觸式、激光掃描或攝影測量測頭，適配從微觀特征到大型結構的全場景檢測。

高效維護與合規：關鍵部件模塊化設計，便于快速維修；符合ISO 10360國際標準，檢測報告具備法律效力。

經濟性優勢：降低搬運成本，提升檢測效率，助力企業實現“檢測就在生產線上”的精益生產模式。
