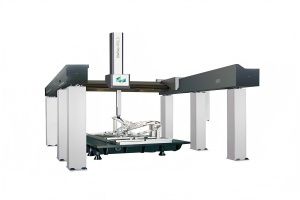

龍門式測量機

工作原理

Apollo采用龍門式雙立柱結構，搭載高精度直線導軌與光柵尺反饋系統，通過測頭在X/Y/Z三軸方向移動，采集工件表面坐標數據。設備結合激光干涉儀與溫度補償技術，實時修正機械誤差與環境干擾，確保測量精度。數據經專業計量軟件（如PC-DMIS）處理后，生成三維模型、尺寸報告及形位公差分析。

應用范圍

廣泛應用于航空航天（飛機機身、渦輪葉片全尺寸驗證）、船舶制造（船體分段、螺旋槳型面檢測）、風電能源（風機葉片、齒輪箱關鍵尺寸把控）、重型機械（機床床身、鑄件精度校驗）及科研院所（大型構件性能評估）。尤其適合單件小批量生產與首件檢驗場景。

產品技術參數

測量范圍：5m×10m×3m（可定制更大尺寸）

精度：±(2.5+L/250)μm（L為測量長度，單位mm）

重復性：±1.5μm

測頭接口：支持雷尼紹、?？怂箍档绕放平佑|式（TP200/SP25）與非接觸式（激光掃描、光譜共焦）測頭

最大測速：800mm/s（可調）

數據格式：兼容IGES、STEP、CATIA等CAD/CAM軟件

軟件支持：PC-DMIS、Modus、Quindos等主流計量平臺

工作環境：溫度20±2℃（恒溫控制），濕度≤60%RH

產品特點

超大型量程與高剛性：支持5米級工件全尺寸檢測，龍門式結構確保長期使用穩定性，適應重型工件測量需求。

全自動化與智能編程：通過離線編程與自動路徑規劃，減少人工干預，提升檢測效率40%以上。

多測頭集成：可快速更換接觸式、激光掃描或攝影測量測頭，適配從微觀特征到大型結構的全場景檢測。

環境自適應：內置恒溫系統與振動隔離平臺，減少溫度波動與車間振動對測量的影響。

用戶友好與合規性：15英寸觸控屏集成測量軟件，支持手勢操作；符合ISO 10360國際標準，檢測報告具備法律效力。

耐用與維護：全封閉花崗巖平臺，防銹防變形；模塊化設計便于維修，降低全生命周期成本。
