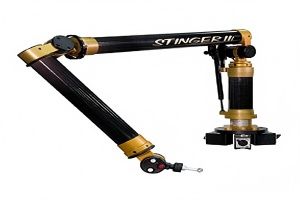

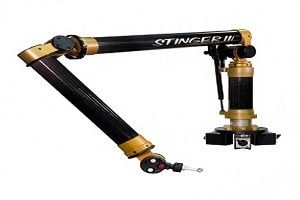

便攜式關節臂測量機

工作原理

STINGERIIi采用多關節機械臂結構，每個關節內置高精度光學編碼器，實時記錄旋轉角度。通過三角函數與臂長參數，計算測頭（接觸式或非接觸式）在空間中的三維坐標。設備支持動態跟蹤與實時補償，結合溫度傳感器與誤差修正算法，確保測量數據的高重復性與低偏差。

應用范圍

廣泛應用于汽車制造（白車身檢測、零部件逆向設計）、航空航天（葉片型面檢測、裝配驗證）、模具工業（型腔尺寸校驗）、重型機械（大型鑄件三維掃描）及文化保護（文物數字化建模）等領域。尤其適合車間現場、戶外作業等復雜環境，無需固定三坐標機即可完成高精度測量。

產品技術參數

測量范圍：1.2米/2.0米/4.0米（可選）

精度：±0.025mm（體積精度）

重復性：±0.015mm

測頭接口：支持接觸式（TP20/TP200）與非接觸式（激光掃描）

關節數：6軸（帶剎車鎖定功能）

數據輸出：兼容IGES、STEP、STL等格式

軟件支持：PC-DMIS、Modus等主流計量軟件

工作溫度：5-40℃（環境適應性廣）

產品特點

極致便攜：整機重量＜10kg（2米臂），碳纖維材質輕量化設計，單手可提，適配現場快速部署。

高精度與穩定性：采用?？怂箍祵＠P節編碼器與動態誤差補償技術，確保全量程測量精度。

多功能測頭支持：可快速更換接觸式、激光掃描或攝影測量測頭，滿足從微觀尺寸到大型工件的檢測需求。

智能環境適應：內置溫度傳感器與自動校準功能，減少環境變化對測量的影響。

用戶友好操作：7英寸觸控屏集成測量軟件，支持手勢操作與語音提示；無線藍牙傳輸數據，擺脫線纜束縛。

耐用與維護：IP54防護等級，防塵防水；模塊化設計便于維修，降低使用成本。
