工作原理

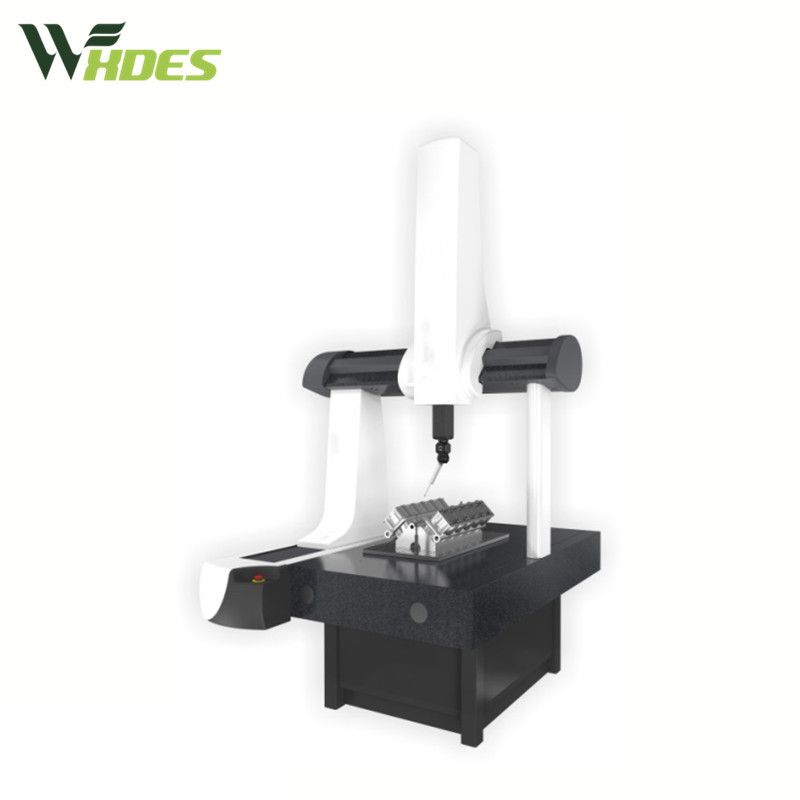

設備通過X/Y/Z三軸聯動系統驅動測頭進行三維空間取點：X/Y軸采用高精度滾珠導軌與直流伺服電機，Z軸配備低摩擦氣缸平衡重力技術，確保運動平穩性；測頭接觸工件表面時觸發信號，控制系統記錄坐標值并通過連續運動軌跡插補算法優化測量路徑。例如，檢測渦輪葉片型面時，設備可自動生成螺旋掃描軌跡，單次測量效率較傳統點位采集提升3倍。
應用范圍
航空航天：測量發動機葉片型面公差、機匣孔系位置度及復合材料構件形變；
汽車制造：驗證變速箱殼體孔系同軸度、車身鈑金件沖壓精度及電池托盤焊接質量；
機械加工：檢測齒輪齒形誤差、模具型腔尺寸及醫療植入物表面粗糙度。
典型案例包括某新能源汽車企業通過該設備完成電機定子鐵芯疊壓厚度檢測，單件測量耗時≤8秒，重復性精度達±0.5μm。
技術參數
測量范圍：800×1000×600mm（X/Y/Z）；
定位精度：0.05μm（全量程）；
分辨率：0.1μm；
測頭系統：支持英國雷尼紹TP20觸發式測頭，測針模塊快速更換，重復定位精度≤2μm；
控制系統：德國MORA DCC雙計算機架構，支持TCP/IP、RS232多協議通訊；
軟件功能：集成DMIS內核，支持CAD模型導入、數模比對及逆向工程。
產品特點
高精度穩定：全花崗石基座與氣浮導軌設計，溫度漂移補償范圍覆蓋15-35℃；
智能高效：配備12鍵自定義操縱桿與脫機編程功能，支持G代碼/M代碼機床聯動；
耐用可靠：工作臺表面鋪設碳化鎢保護層，測頭重復定位壽命超500萬次；
多場景適配：可選配光學影像測頭與激光掃描模塊，滿足透明件、曲面等復雜結構檢測需求。
