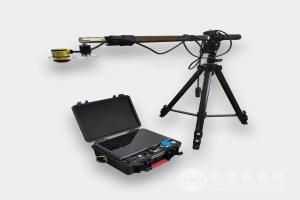

便攜式超聲明渠波流量計

工作原理

JH-4051基于超聲波時差法原理工作。儀器通過發射超聲波脈沖至水面，并接收反射信號，利用聲波在空氣中的傳播時間差計算液位高度。同時，結合內置的流速-液位算法模型（如曼寧公式、巴歇爾槽流量公式），根據明渠斷面形狀、坡度等參數自動計算瞬時流量及累計流量。設備支持多種明渠結構（如矩形、梯形、巴歇爾槽、三角堰等）的流量計算，并可通過外接流速儀（可選配）實現流速-液位雙參數聯合校準，確保測量精度。

應用范圍

該流量計廣泛應用于以下領域：

環保監測：污水處理廠進出口流量監測、工業廢水排放計量；

農業水利：灌溉渠道流量調控、農田排水量統計；

市政工程：城市雨水管網、排水泵站流量監測；

水文測驗：河流、溪流等自然水體的流量測量；

工程驗收：水利設施、環保工程的流量數據校驗。

產品技術參數

液位測量：范圍0-5m，分辨率1mm，精度±0.25%FS；

流速測量（可選配）：范圍0-10m/s，分辨率0.01m/s，精度±1%；

流量計算：支持曼寧公式、巴歇爾槽、三角堰等多種算法；

顯示分辨率：0.001m3/s（瞬時流量），0.1m3（累計流量）；

數據存儲：內置10萬組數據存儲，支持U盤導出及藍牙傳輸；

電源：可充電鋰電池（續航≥48小時），支持車載/市電充電；

防護等級：IP67，防塵防水，適應-20℃至60℃工作環境。

產品特點

高精度與便攜性：采用超聲波非接觸測量，避免水體干擾，測量誤差≤±1%；機身重量≤2.5kg，配備便攜提手，適合野外或移動作業；

智能化操作：配備5英寸觸控彩屏，支持中英文界面切換，一鍵自動校準與測量；

多功能擴展：支持外接流速儀、雨量計等傳感器，實現多參數同步監測；

數據管理：內置統計分析軟件，可生成流量趨勢圖、報表及PDF報告，支持數據云端同步；

耐用設計：全鋁合金外殼，抗沖擊、耐腐蝕，適應復雜工況；

合規性：符合HJ/T 15-2007《超聲波明渠污水流量計技術要求及檢測方法》等標準。
